Seite 2
(2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt. ASUS BIETET DIESES HANDBUCH IN SEINER VORLIEGENDEN FORM AN, OHNE JEGLICHE GARANTIE, SEI SIE DIREKT ODER INDIREKT, EINSCHLIESSLICH, ABER NICHT BESCHRÄNKT AUF INDIREKTE GARANTIEN ODER BEDINGUNGEN BEZÜGLICH DER VERKÄUFLICHKEIT ODER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK.
Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie das Netzkabel aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden.
Wo finden Sie weitere Informationen In den folgenden Quellen finden Sie weitere Informationen, sowie Produkt- und Software-Updates. ASUS Webseite Die ASUS Webseite (www.asus.com) enthält aktualisierte Informationen über ASUS Hardware- und Softwareprodukte. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente, wie z.B. Garantiekarten, die von Ihrem Händler hinzugefügt wurden.
Dual-Kanal-Speicherarchitektur Unterstützt Intel Extreme Memory Profile (XMP) OptiMem * Intel Core™ i9/i7-CPUs der 10. Generation unterstützen 2933/2800/2666/2400/2133 nativ. Schauen Sie unter www.asus.com für die Liste qualifizierter Händler von Speichermodulen. 1 x DisplayPort 1.4** 1 x HDMI 1.4b 1 x DVI-D Grafik * Die Grafikkartenspezifikationen können je nach CPU-Typ variieren.
Seite 7

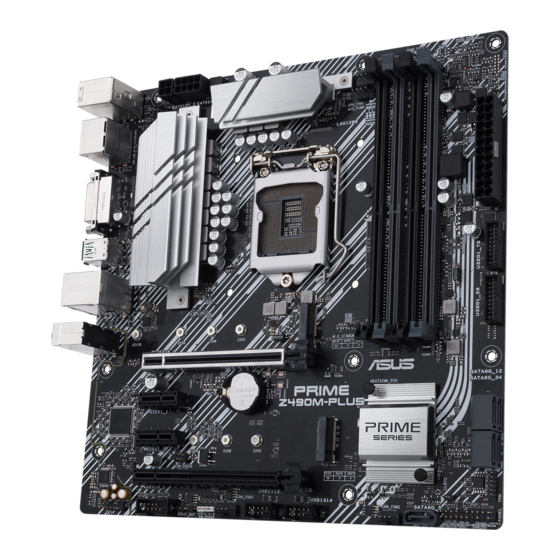

PRIME Z490M-PLUS Spezifikationsübersicht USB hinten (insgesamt 6 Anschlüsse) 2 x USB 3.2 (Gen2) Anschlüsse (1 x Typ-A und 1 x USB Typ-C) 2 x USB 3.2 (Gen1) Anschlüsse (2 x Typ-A) 2 x USB 2.0 Anschlüsse (2 x Typ-A) USB vorn (insgesamt 8 Anschlüsse) 2 x USB 3.2 (Gen1) Header unterstützen zusätzliche 4 USB 3.2 (Gen1) Anschlüsse...
Seite 8
WOL für PME, PXE Betriebssystem Windows 10 - 64 bit mATX Formfaktor Formfaktor 9.6 Zoll x 9,6 Zoll (24,4 cm x 24,4 cm) Spezifikationen können sich ohne vorherige Ankündigung ändern. Schauen Sie bitte auf der ASUS Webseite nach den neuesten Spezifikationen. viii...
Verpackungsinhalt Stellen Sie sicher, dass Ihr Motherboard-Paket die folgenden Artikel enthält. Motherboard 1 x PRIME Z490M-PLUS Motherboard Kabel 2 x SATA 6 Gb/s Kabel 1 x E/A-Blende Sonstiges 1 x M.2 SSD Schraubenpaket Installationsdatenträger 1 x Support DVD Dokumentation 1 x Benutzerhandbuch...
Installationswerkzeuge und Komponenten Philips (Kreuz)-Schraubenzieher PC Gehäuse Netzteil Intel LGA 1200 CPU CPU-Lüfter, kompatibel mit Intel LGA 1200 DDR4 DIMM SATA Festplattenlaufwerk SATA optisches Laufwerk (optional) Grafikkarte (optional) M.2 SSD Modul (optional) 1 Tüte mit Schrauben Das Werkzeug und die Komponenten, die in der Tabelle aufgelistet sind, sind nicht im Motherboard-Paket enthalten.
Legen Sie eine deinstallierte Komponente immer auf eine geerdete Antistatik-Unterlage oder in die Originalverpackung der Komponente. • Vor dem Installieren oder Ausbau einer Komponente muss die ATX-Stromversorgung ausgeschaltet oder das Netzkabel aus der Steckdose gezogen sein. Nichtbeachtung kann zu schweren Schäden am Motherboard, Peripheriegeräten oder Komponenten führen. PRIME Z490M-PLUS...
Seite 15
7. SATA 6 Gb/s Anschlüsse 1-12 8. USB 3.2 (Gen1)-Header 1-13 9. USB 2.0-Header 1-14 10. RGB-Header 1-15 11. CMOS-Löschen-Header 1-16 12. COM-Anschluss-Header 1-17 13. Frontblenden-Audio-Header 1-17 14. S/PDIF-Ausgangs-Header 1-18 15. SPI TPM-Header (14-1-polig) 1-18 16. System-Panel-Header 1-19 PRIME Z490M-PLUS...
Seite 16
übernehmen, wenn die Schäden durch die Lieferung entstanden sind. • Bewahren Sie die Abdeckung nach der Installation des Motherboards auf. ASUS wird die Return Merchandise Authorization (RMA)-Anfragen nur bearbeiten, wenn das Motherboard mit der Abdeckung auf dem LGA1200-Sockel eingereicht wird.
Das Motherboard ist mit vier Double Data Rate 4 (DDR4) Dual Inline Memory Module (DIMM)- Steckplätzen ausgestattet. Ein DDR4-Speichermodul ist anders gekerbt als DDR-, DDR2- oder DDR3-Module. Installieren Sie KEIN DDR-, DDR2- oder DDR3-Speichermodul auf einen DDR4-Steckplatz. Empfohlene Speicherkonfigurationen DIMM_B1 DIMM_B2* DIMM_B2* DIMM_A1 DIMM_A2* DIMM_A2* DIMM_A2* PRIME Z490M-PLUS...
Seite 18
Ihnen, Arbeitsspeichermodule der gleichen Version oder Datencode (D/C), von dem selben Anbieter, zu installieren. Fragen Sie Ihren Händler, um die richtigen Speichermodule zu erhalten. • Besuchen Sie die ASUS-Website für die aktuellste QVL (Qualified Vendors List - Liste qualifizierter Händler). Kapitel 1: Produkteinführung...
CrossFireX™ Modus verwenden. • Stellen Sie sicher, dass Sie den 8-poligen und 4-poligen Stromstecker anschließen, wenn Sie den CrossFireX™-Modus verwenden. • Wenn Sie mehrere Grafikkarten benutzen, verbinden Sie für eine bessere Umgebungstemperatur die Gehäuselüfter mit den Gehäuselüfteranschlüssen auf dem Motherboard. PRIME Z490M-PLUS...
Seite 20
Konfiguration der Hyper M.2 X16-Serie Karte Steckplatzbeschreibung Bis zu 3 Intel SSDs mit CPU-Unterstützung PCIe 3.0 x16_1 x8+x4+x4 • Die Hyper M.2 X16-Serie Karte muss separat erworben werden. • Verwenden Sie bis zu 3 Intel SSDs mit CPU-Unterstützung. Wenn Sie ein Display anschließen möchten, empfehlen wir die Verwendung des internen VGA oder die Nutzung des PCIe 3.0 x16_2, der bei x4 ausgeführt wird.
Seite 21
Dies sind keine Jumper! Stecken Sie keine Jumper-Kappen auf die Lüfter- Header! • Stellen Sie sicher, dass das Kabel vollständig in den Header eingesteckt ist. Header Max. Max. Standard- Gemeinsame Stromstärke Leistung geschwindigkeit Steuerung CPU_FAN Q-Fan-gesteuert CHA_FAN1 Q-Fan-gesteuert CHA_FAN2 Q-Fan-gesteuert CHA_FAN3 Q-Fan-gesteuert AIO_PUMP Volle Geschwindigkeit PRIME Z490M-PLUS...
Seite 22
Stromanschlüsse Diese Stromanschlüsse ermöglichen Ihnen, Ihr Motherboard mit einem Netzteil zu verbinden. Die Stromversorgungsstecker passen nur in einer Richtung. Finden Sie die richtige Ausrichtung und drücken Sie die Stromversorgungsstecker fest nach unten, bis sie vollständig eingesteckt sind. EATX12V_1 EATX12V_2 PIN 1 PIN 1 EATXPWR +3 Volts...
Seite 23
(unterstützt SATA und PCIe 3.0 x4 Modus). • Wenn ein Gerät im SATA-Modus auf dem M.2_2 Sockel installiert ist, kann der SATA6G_1 Anschluss nicht verwendet werden. • Die M.2 Steckplätze unterstützen IRST (Intel Rapid Storage Technologie). Das M.2 SSD-Modul muss separat erworben werden. PRIME Z490M-PLUS 1-11...
Seite 24
Wenn ein Gerät im SATA-Modus auf dem M.2_2 Sockel installiert ist, kann der SATA6G_1 Anschluss nicht verwendet werden. Bevor Sie ein RAID-Set erstellen, lesen Sie die RAID Konfigurationsanleitung. Sie können • die RAID Konfigurationsanleitung von der ASUS Webseite herunterladen. Kapitel 1: Produkteinführung 1-12...
Seite 25
IntA_P1_SSRX- IntA_P2_SSRX- IntA_P1_SSRX+ IntA_P2_SSRX+ IntA_P1_SSTX- IntA_P2_SSTX- IntA_P1_SSTX+ IntA_P2_SSTX+ IntA_P1_D- IntA_P2_D- IntA_P1_D+ IntA_P2_D+ Das USB 3.2 (Gen1)-Modul muss separat erworben werden. Das angeschlossene USB 3.2 (Gen1)-Gerät kann im xHCI- oder EHCI-Modus ausgeführt werden, je nach Einstellung des Betriebssystems. PRIME Z490M-PLUS 1-13...
Seite 26
USB 2.0-Header Der USB 2.0-Header ermöglicht es Ihnen, ein USB-Modul für zusätzliche USB 2.0-Anschlüsse zu verbinden. Der USB 2.0-Header bietet Datenübertragungsgeschwindigkeiten bis zu 480 Mb/s. USB1112 USB1314 PIN 1 Verbinden Sie niemals ein 1394-Kabel mit den USB-Anschlüssen. Sonst wird das Motherboard beschädigt! Das USB 2.0 Modul muss separat erworben werden.
Seite 27
RGB LED-Leiste in der richtigen Ausrichtung verbunden sind und ob der 12 V Anschluss mit dem 12 V Header auf dem Motherboard richtig justiert wurde. • Die LED-Leiste leuchtet nur, wenn das System eingeschaltet ist. • Die LED-Leiste muss separat erworben werden. PRIME Z490M-PLUS 1-15...
Seite 28
CMOS-Löschen-Header Dieser Header erlaubt Ihnen, die Real Time Clock (RTC) RAM im CMOS zu löschen. Sie können die CMOS Einstellung des Datums, Zeit und System-Setup-Parameter löschen, indem Sie die CMOS RTC RAM-Daten löschen. Die integrierte Knopfzellen-Batterie versorgt die RAM-Daten im CMOS, welche die Systemeinstellungsinformationen wie Systemkennwörter beinhalten, mit Energie.
Seite 29
Der Fronttafel-Audio-Header ist für ein am Gehäuse befestigtes Frontblenden-Audio-E/A- Modul, das HD Audiostandard unterstützt. Verbinden Sie das eine Ende des Frontblenden- Audio-E/A-Modul-Kabels mit diesem Header. Wir empfehlen Ihnen, ein High-Definition Frontblenden-Audiomodul mit diesem Anschluss zu verbinden, um die High-Definition Audio-Funktionen dieses Motherboards zu nutzen. PRIME Z490M-PLUS 1-17...
Seite 30
S/PDIF-Ausgangs-Header Dieser Header ist für einen zusätzlichen Sony/Philips Digital Interface (S/PDIF)-Anschluss. Verbinden Sie das Kabel des S/PDIF-Ausgangsmoduls mit diesem Header und installieren Sie dann das Modul in einer Steckplatzöffnung an der Rückseite des Systemgehäuses. SPDIF_OUT Wir empfehlen Ihnen, ein High-Definition Frontblenden-Audiomodul mit diesem Anschluss zu verbinden, um die High-Definition Audio-Funktionen dieses Motherboards zu nutzen.
Seite 31
Der 2-polige Anschluss ermöglicht Ihnen, einen am Gehäuse befestigten Einbruchserkennungssensor oder Schalter zu verbinden. Der Gehäuseeingriffssensor oder -schalter sendet ein hochenergetisches Signal zum Anschluss, wenn eine Gehäusekomponente entfernt oder ersetzt wird. Das Signal wird dann als Gehäuseeingriffsereignis abgegeben. PRIME Z490M-PLUS 1-19...
Stellen Sie sicher, dass Sie nur die richtige CPU für LGA1200 Sockel installieren. Installieren Sie KEINESFALLS eine für LGA1155, LGA1156, und LGA1151 Sockel entworfene CPU auf dem LGA1200 Sockel. • ASUS haftet nicht für Schäden aufgrund falscher CPU-Installation/-Entfernung, falscher CPU- Ausrichtung/-Platzierung bzw. für Schäden durch Unachtsamkeit des Nutzers. PRIME Z490M-PLUS...
2.1.2 Installation des Kühlsystems Falls erforderlich, tragen Sie die Wärmeleitpaste auf dem CPU-Kühlsystem und der CPU auf, bevor Sie das Kühlsystem installieren. So installieren Sie einen CPU-Kühlkörper und Lüfter PRIME Z490M-PLUS...
Seite 36
So installieren Sie einen AIO-Kühler Wenn Sie einen AiO-Kühler installieren möchten, empfehlen wir Ihnen, den AiO-Kühler nach der Installation des Motherboards in das Gehäuse zu installieren. AIO_PUMP CPU_FAN Kapitel 2: Grundinstallation...
2.1.5 Motherboard Installation ASUS Q-Shield (E/A-Blende) in die Gehäuserückwand einsetzen. Scharfe Kanten und spitze Stellen können zu Verletzungen führen. Wir empfehlen, dass Sie vor der Installation von Motherboard und E/A-Blende schnitt- oder stichfeste Handschuhe anziehen. Installieren Sie das Motherboard in das Gehäuse. Achten Sie hierbei darauf, dass die hinteren E/A-Anschlüsse genau auf die E/A-Blende in der Gehäuserückwand ausgerichtet sind.
Seite 40
Setzen Sie acht (8) Schrauben in die durch Kreise markierten Bohrlöcher ein, um das Motherboard im Gehäuse zu befestigen. Ziehen Sie die Schrauben NICHT zu fest! Sonst wird das Motherboard beschädigt. Kapitel 2: Grundinstallation...
2.1.6 ATX Stromversorgung ODER • Schließen Sie NICHT nur den 4-poligen Stromstecker an, sonst könnte das Motherboard aufgrund starker Inanspruchnahme überhitzen. • Stellen Sie sicher, dass Sie den 8-poligen Stromstecker oder beide, den 8-poligen und 4-poligen Stromstecker anschließen. PRIME Z490M-PLUS...
E/A-Anschlüsse auf der Frontseite So installieren Sie den Frontblenden- So installieren Sie den USB 3.2 (Gen1) Anschluss Anschluss USB 3.2 (Gen1) So installieren Sie den Frontblenden So installieren Sie den USB 2.0 Audio-Anschluss Anschluss AAFP USB 2.0 PRIME Z490M-PLUS 2-11...
Anschlüssen für eine schnellere und bessere Leistung Ihrer Geräte. • Aufgrund der Eigenschaften des Intel-Chipsatzes werden sämtliche an die USB 3.2 (Gen1)- Anschlüsse angeschlossenen USB-Geräte vom xHCI-Controller gesteuert. Einige ältere USB- Geräte müssen die Firmware für eine bessere Kompatibilität aktualisieren. PRIME Z490M-PLUS 2-13...
* Ethernet-Anschluss LED-Anzeige Aktivitäts-/Verbindungs-LED Speed LED ACT/LINK Status Beschreibung Status Beschreibung SPEED LED Nicht verbunden 10 Mb/s-Verbindung Orange Verbunden Orange 100 Mb/s-Verbindung Orange (blinkend) Datenaktivität Grün 1 Gb/s-Verbindung LAN-Port Orange (blinkend, Bereit, um aus dann dauerhaft) dem S5-Modus aufzuwachen ** Audio 2-, 4-, 5.1- oder 7.1-Kanalkonfiguration Kopfhörer Anschluss 4.1-Kanal...
Seite 47
Anschluss von Stereo Lautsprechern Anschluss von 2-Kanal-Lautsprechern Anschluss von 4-Kanal-Lautsprechern PRIME Z490M-PLUS 2-15...
Seite 48
Anschluss von 5.1-Kanal Lautsprechern Anschluss von 7.1-Kanal Lautsprechern Kapitel 2: Grundinstallation 2-16...
Das Drücken des Stromschalters für kürzer als vier Sekunden stellt das System, wenn es eingeschaltet ist, auf den Schlaf-Modus oder Soft-Aus-Modus je nach der BIOS-Einstellung. Das Drücken des Stromschalters für kürzer als vier Sekunden stellt das System, wenn es eingeschaltet ist, auf den Schlaf-Modus oder Soft-Aus-Modus je nach der BIOS-Einstellung. PRIME Z490M-PLUS 2-17...
BIOS- und RAID-Unterstützung Kennenlernen des BIOS Das neue ASUS UEFI BIOS ist ein Unified Extensible Interface, das mit der UEFI-Architektur kompatibel ist und bietet eine benutzerfreundliche Oberfläche, die über das herkömmliche Tastatur-BIOS hinaus geht, um eine flexible und komfortable Mauseingabe zu ermöglichen.
BIOS-Setup-Programm Verwenden Sie das BIOS-Setup, um das BIOS zu aktualisieren und die Parameter zu konfigurieren. Die BIOS-Oberfläche enthält Navigationstasten und eine kurze Bildschirmhilfe, um Sie durch die Verwendung des BIOS-Setups zu führen. BIOS-Ausführung beim Startup Um das BIOS-Setup beim Start aufzurufen, drücken Sie <Entf> oder <F2> während des Power-On- Self-Test (POST).
ASUS EZ Flash 3 Mit ASUS EZ Flash 3 können Sie das BIOS mühelos aktualisieren, ohne ein auf dem Betriebssystem basierendes Programm verwenden zu müssen. Stellen Sie sicher, dass Sie die BIOS-Standardeinstellungen laden, um Systemkompatibilität und Stabilität zu gewährleisten. Wählen Sie hierzu Load Optimized Defaults (Optimierte Standardwerte laden) im Exit-Menü...
BIOS-Datei wiederherstellen. Die BIOS-Datei auf der Motherboard Support-DVD kann älter als die BIOS-Datei auf der offiziellen ASUS-Webseite sein. Wenn Sie die aktuelle BIOS-Datei verwenden möchten, laden Sie die Datei unter https://www.asus.com/support/ herunter und speichern sie auf einem USB-Flash-Laufwerk. Wiederherstellen So stellen Sie das BIOS wieder her: Schalten Sie das System ein.
RAID 10-Konfigurationen unterstützt. Weitere Informationen zur Konfiguration Ihrer RAID-Sets finden Sie im RAID-Konfigurationshandbuch unter https://www.asus.com/support oder durch Scannen des QR-Codes. RAID Definitionen RAID 0 (Data striping) veranlasst zwei identische Festplatten dazu, Daten in parallelen, versetzten Stapeln zu lesen und zu schreiben. Die zwei Festplatten machen dieselbe Arbeit wie eine einzige Festplatte, aber mit einer höheren Datentransferrate, nämlich doppelt so schnell wie eine...
Anhang Anhang Hinweise Informationen zur FCC-Konformität Verantwortliche Stelle: Asus Computer International Adresse: 48720 Kato Rd., Fremont, CA 94538, USA Telefon- / Fax-Nr.: (510)739-3777 / (510)608-4555 Dieses Gerät entspricht Teil 15 der FCC-Vorschriften. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) das Gerät muss empfangene Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten...
Entsprechenserklärung von Innovation, Science and Economic Development Canada (ISED) Dieses Gerät stimmt mit lizenzfreiem/lizenzfreien RSS-Standard(s) von Innovation, Science and Economic Development Canada überein. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) das Gerät muss empfangene Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.
Seite 59
Materialien und 0,01% nach Gewicht in homogenen Materialien für Cadmium, abgesehen von den in Anhang II der Vorschrift aufgeführten Ausnahmen. Vietnam RoHS ASUS-Produkte, die am oder nach dem 23. September 2011 in Vietnam verkauft werden, erfüllen die Anforderungen des Vietnam Circular 30/2011/TT-BCT. Türkei RoHS AEEE Yönetmeliğine Uygundur...
ASUS Recycling/Rücknahmeservices Das ASUS-Wiederverwertungs- und Rücknahmeprogramm basiert auf den Bestrebungen, die höchsten Standards zum Schutz der Umwelt anzuwenden. Wir glauben, dass die Bereitstellung einer Lösung für unsere Kunden die Möglichkeit schafft, unsere Produkte, Batterien, andere Komponenten und ebenfalls das Verpackungsmaterial verantwortungsbewußt der Wiederverwertung zuzuführen.
Seite 61
La déclaration de conformité de l’UE peut être Uniunii Europene se găseşte la: www.asus.com/support téléchargée à partir du site Internet suivant : www.asus.com/support Srpski ASUSTeK Computer Inc. ovim izjavljuje da je ovaj uređaj u Deutsch ASUSTeK Computer Inc. erklärt hiermit, dass dieses Gerät...
48720 Kato Rd., Fremont, CA 94538, USA Telefon +1-510-739-3777 +1-510-608-4555 Webseite http://www.asus.com/us/ Technischer Support Support-Fax +1-812-284-0883 Telefon +1-812-282-2787 Online-Support http://qr.asus.com/techserv ASUS COMPUTER GmbH (Deutschland und Österreich) Adresse Harkort Str. 21-23, 40880 Ratingen, Deutschland +49-2102-959931 Webseite http://www.asus.com/de Online-Kontakt http://eu-rma.asus.com/sales Technischer Support Telefon +49-2102-5789555 Support-Fax +49-2102-959911 Online-Support http://qr.asus.com/techserv...
