5.

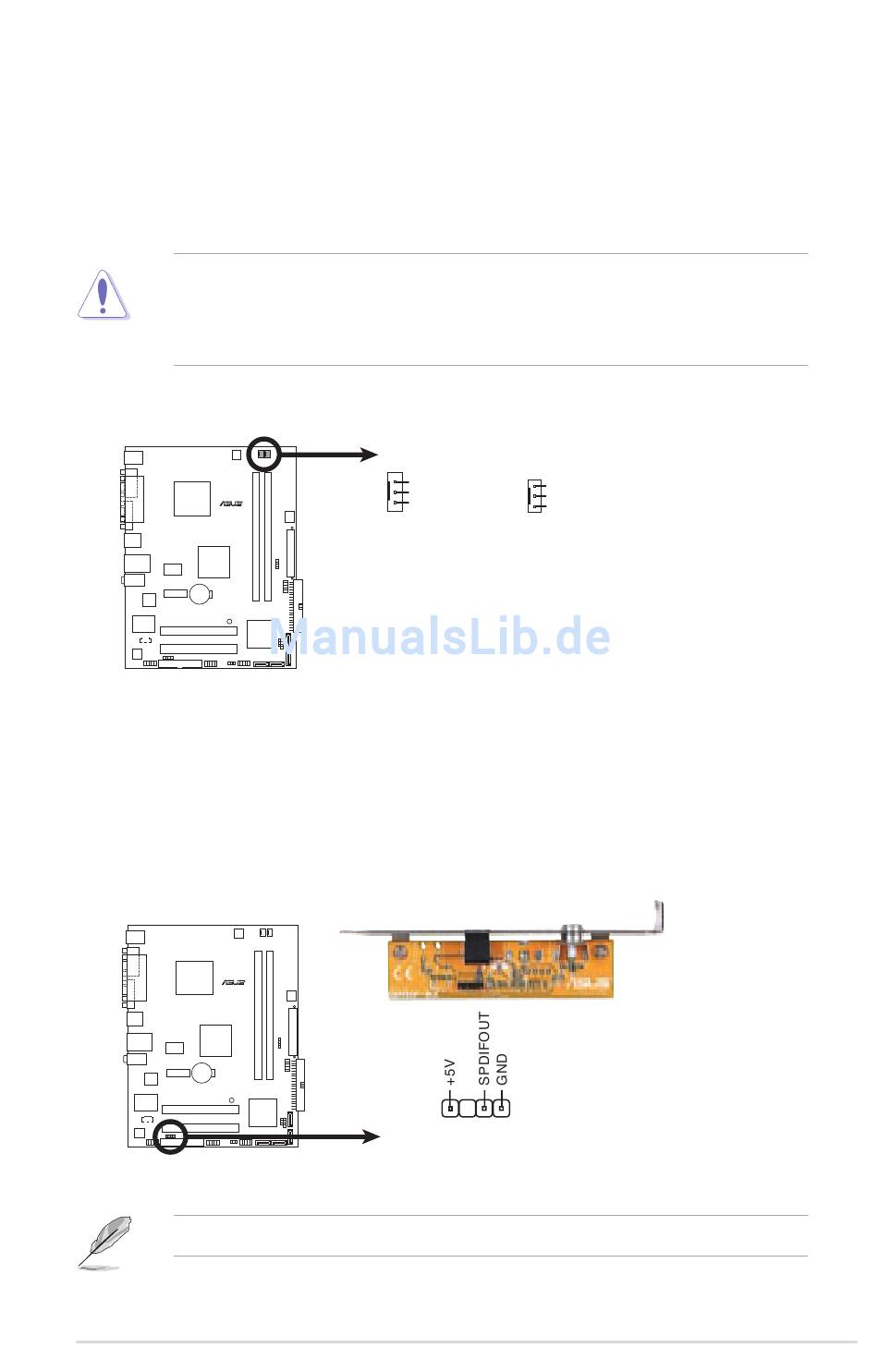

CPU- und Gehäuselüfteranschlüsse (4-pol. CPU�FAN, 3-pol. CHA�FAN)
Die Lüfteranschlüsse unterstützen Lüfter mit 1A - 2,2A (max. 26,4W)
mit +12V. Verbinden Sie die Lüfterkabel mit den Lüfteranschlüssen am
Motherboard, wobei der schwarze Leiter jedes Kabels zum Erdungsstift des
Anschlusses passen muss.
Vergessen Sie nicht, die Lüfterkabel mit den Lüfteranschlüssen zu verbinden.
Eine unzureichende Belüftung innerhalb des Systems kann die Motherboard-
Komponenten beschädigen. Dies sind keine Jumper! Setzen Sie KEINE
Jumpersteckbrücke auf die Lüfteranschlüsse!
R
I220GC
I220GC �üfteranschlüsse
6.
Digitaler Audioanschluss (4-1 pol. SPDIF_OUT)
Digitaler Audioanschluss (4-1 pol. SPDIF_OUT)
Dieser Anschluss dient zum Verbinden des S/PDIF-Audiomoduls für
digitalen Sound. Verbinden Sie das eine Ende des S/PDIF-Audiokabels mit
diesem Anschluss und das andere Ende mit dem S/PDIF-Modul an einer
Steckplatzaussparung an der Gehäuserückseite.
I220GC
I220GC Digitaler Audio-Anschluss
Das S/PDIF-Modul muss separat erworben werden.
ASUS I220GC
CPU_FAN
R
CHA_FAN
GND
GND
+12V
+12V
CPU FAN IN
Rotation
SPDIF_OUT
1-23
