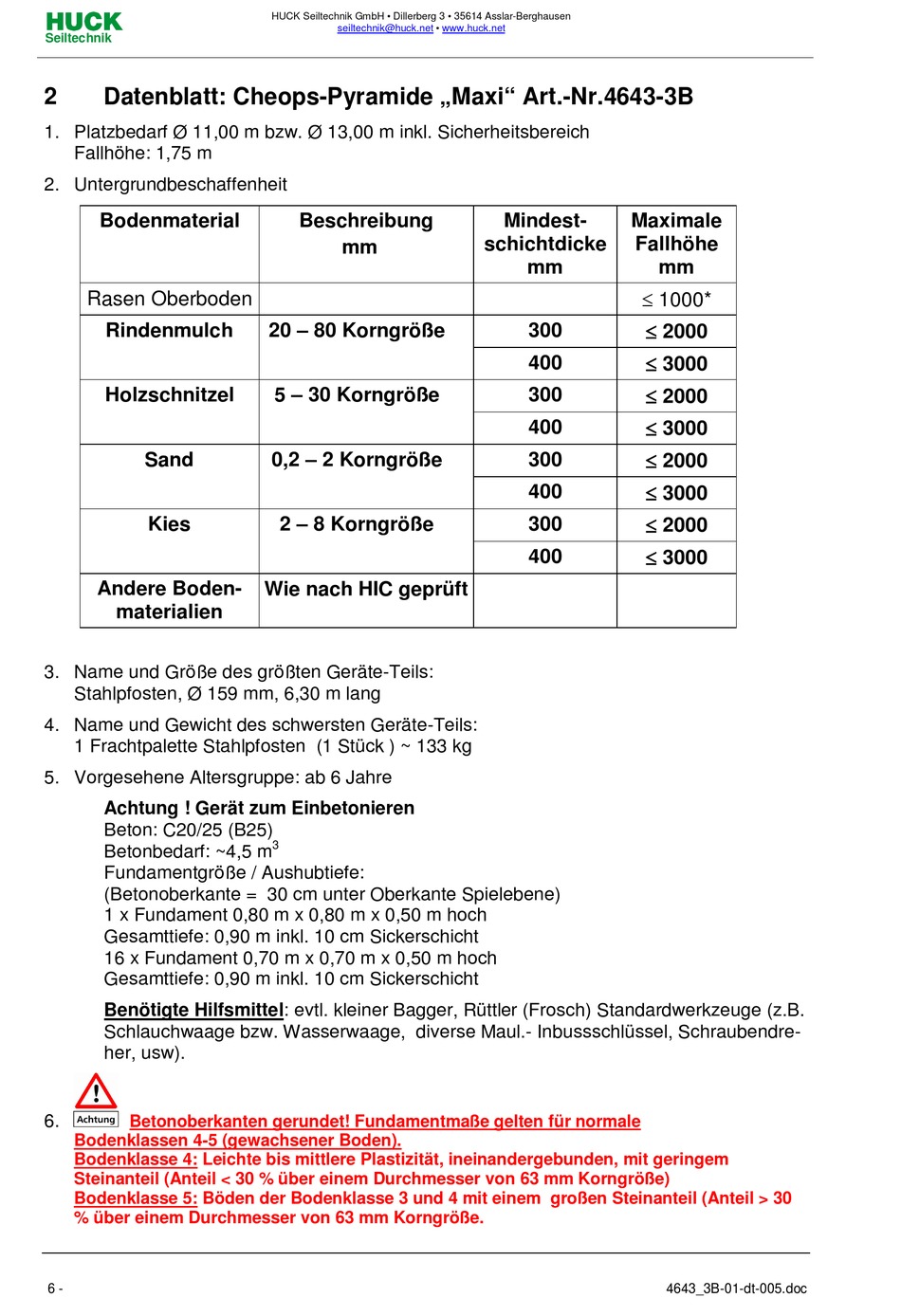

2 Datenblatt: Cheops-Pyramide „Maxi" Art.-Nr.4643-3B
1. Platzbedarf Ø 11,00 m bzw. Ø 13,00 m inkl. Sicherheitsbereich
Fallhöhe: 1,75 m
2. Untergrundbeschaffenheit
Bodenmaterial
Rasen Oberboden
Rindenmulch
Holzschnitzel
Sand
Kies
Andere Boden-
materialien
3. Name und Größe des größten Geräte-Teils:
Stahlpfosten, Ø 159 mm, 6,30 m lang
4. Name und Gewicht des schwersten Geräte-Teils:
1 Frachtpalette Stahlpfosten (1 Stück ) ~ 133 kg
5. Vorgesehene Altersgruppe: ab 6 Jahre
Achtung ! Gerät zum Einbetonieren
Beton: C20/25 (B25)
Betonbedarf: ~4,5 m
Fundamentgröße / Aushubtiefe:
(Betonoberkante = 30 cm unter Oberkante Spielebene)
1 x Fundament 0,80 m x 0,80 m x 0,50 m hoch
Gesamttiefe: 0,90 m inkl. 10 cm Sickerschicht
16 x Fundament 0,70 m x 0,70 m x 0,50 m hoch
Gesamttiefe: 0,90 m inkl. 10 cm Sickerschicht
Benötigte Hilfsmittel: evtl. kleiner Bagger, Rüttler (Frosch) Standardwerkzeuge (z.B.
Schlauchwaage bzw. Wasserwaage, diverse Maul.- Inbussschlüssel, Schraubendre-
her, usw).
6.
Betonoberkanten gerundet! Fundamentmaße gelten für normale
Bodenklassen 4-5 (gewachsener Boden).
Bodenklasse 4: Leichte bis mittlere Plastizität, ineinandergebunden, mit geringem
Steinanteil (Anteil < 30 % über einem Durchmesser von 63 mm Korngröße)
Bodenklasse 5: Böden der Bodenklasse 3 und 4 mit einem großen Steinanteil (Anteil > 30
% über einem Durchmesser von 63 mm Korngröße.
6 -
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen
seiltechnik@huck.net
Beschreibung
mm
20 – 80 Korngröße
5 – 30 Korngröße
0,2 – 2 Korngröße
2 – 8 Korngröße
Wie nach HIC geprüft
3
• www.huck.net
Mindest-
schichtdicke
mm
300
400
300
400
300
400
300
400
Maximale
Fallhöhe
mm
 1000*
 2000
 3000
 2000
 3000
 2000
 3000
 2000
 3000
