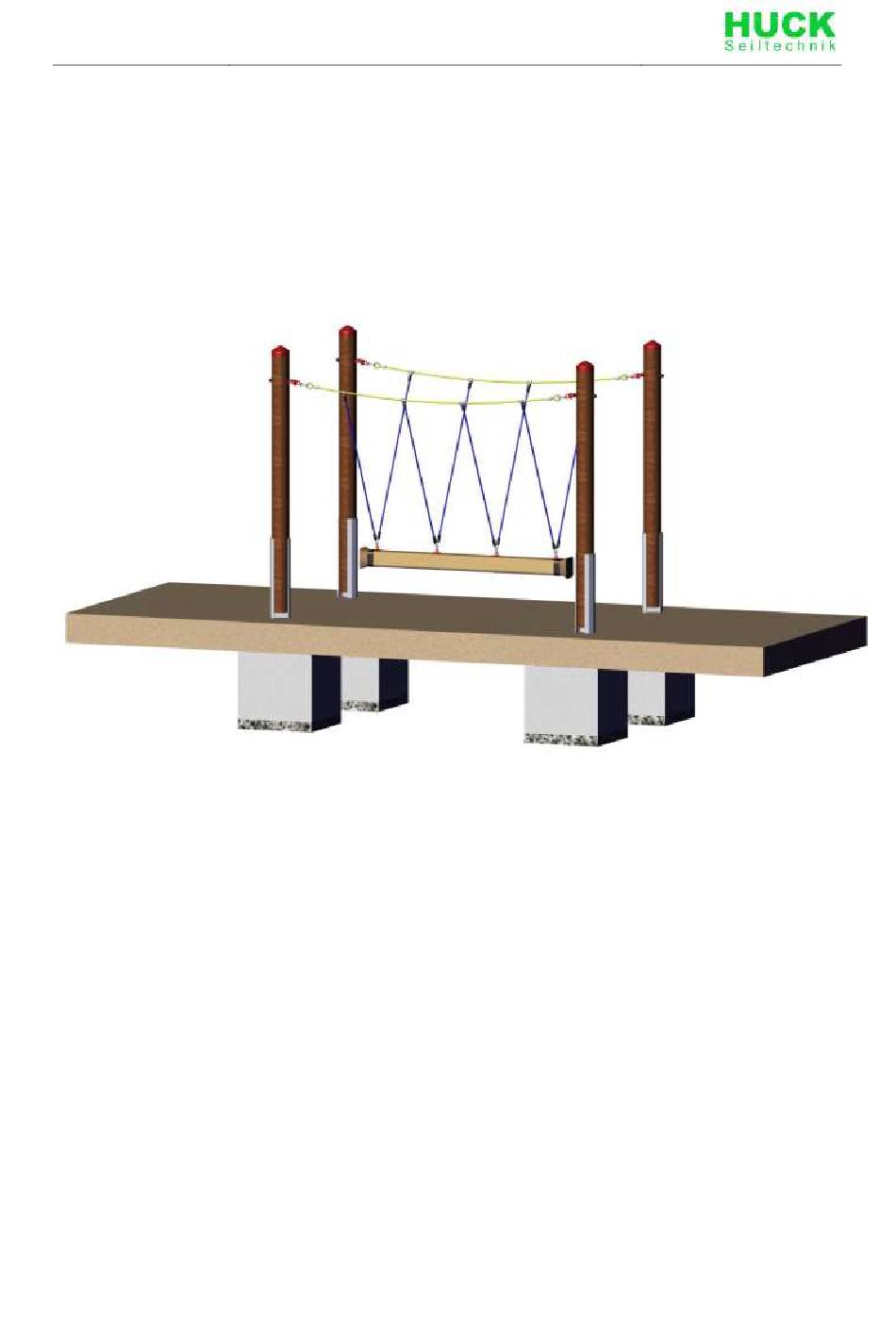

Seite 1: A Montageanleitung Super-Tampen-Swinger-Mini, Art. 4585 Ps
A Montageanleitung Super-Tampen-Swinger-Mini, Art. 4585PS Betreiber: _____________________________________________________ Standort: ______________________________________________________ \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4585\Super_Tampen_Swinger_Mini_4585_PS_B_L_1_GER.doc... - Seite 2 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Revisionshistorie Revision 0 2019-04-29 Erste freigegebene Version Montageanleitung PR Alle Rechte vorbehalten © Copyright 2008 Huck Seiltechnik GmbH \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4585\Super_Tampen_Swinger_Mini_4585_PS_B_L_1_GER.doc...
-
Seite 3: Inhaltsverzeichnis
Montageanleitung Super-Tampen-Swinger-Mini, Art. 4585 PS ..........1 Einleitung Installation ........................4 Datenblatt Super-Tampen-Swinger, Art. 4585 PS ................ 6 Lieferumfang, Stückliste mit Teilenummern ................7 Aufstellanweisung ........................10 Wartungsanleitung Super-Tampen-Swinger-Mini, Art. 4585PS ..........17 Einleitung Wartung ........................19 Allgemeine Hinweise zu den Wartungsarbeiten ................20 Wartungsplan ..........................22 Regelmäßige Wartungsarbeiten (Bild) ..................23 Monatlich durchzuführende Wartungsarbeiten (Text) ............24... -
Seite 4: Einleitung Installation
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Einleitung Installation Allgemeines Die Installation, Inspektion, Wartung und Betrieb sind gemäß den Richtlinien der EN1176-7 durchzuführen. Vor Beginn der Montagearbeiten sind alle Geräte-, und Befestigungs- teile gemäß der beiliegenden Stückliste (siehe Tabelle 3-1 u. 3-2) auf Vollständigkeit zu prüfen! - Seite 5 Zeichnungen / Ansichten Sämtliche optische Darstellungen zeigen lediglich die einzuhaltenden Abmessungen/Dimensionen und sind keine verbindlichen, technischen Abbildungen der Geräte. Technische Änderungen, die der Weiterentwicklung unserer Artikel die- nen, behalten wir uns vor. Maßtoleranzen / Abmessungen Aufgrund der Eigenschaften und Charakteristiken der Bauteile sind ge- ringe Maßtoleranzen gegenüber der Angabe auf den Skizzen möglich.
-
Seite 6: Datenblatt Super-Tampen-Swinger, Art. 4585 Ps
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Datenblatt Super-Tampen-Swinger, Art. 4585 PS Platzbedarf: 2,50 m x 4,50 m bzw. 2,80 m x 7,60 m inkl. Sicherheitsabstand (siehe Draufsicht) Fallhöhe: 1,50 m Vorgeschriebener Untergrund: Bodenmaterial Beschreibung... -
Seite 7: Lieferumfang, Stückliste Mit Teilenummern
Lieferumfang, Stückliste mit Teilenummern in Worten Tabelle 3-1: Lieferumfang, Stückliste mit Teilenummern Pos. Stück- Element / Größe O.K. Fehlt zahl Beschreibung Douglasienpfosten mit Pfosten- Ø 180 mm - 3,70 m schuhe lang Rote Abdeckkappen aus Kunst- für Ø 180 mm stoff Kreuzgelenk M18 x 220mm... -
Seite 8: Tabelle 3-2: Lieferumfang, Stückliste Mit Teilenummern
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net in Symbolen Tabelle 3-2: Lieferumfang, Stückliste mit Teilenummern Pos. Stück- Symbol zahl Ø 180 mm - 3,70 m lang für Ø 180 mm M18x 220 (VO) 5,5 x 25 mm (Schraubensicherung) 3 ml. - Seite 9 Super-Tampen-Swinger-Mini, Art. 4585S Bedeutung der Abkürzungen und Abbildungen: Ansicht (Ansicht A, Ansicht B) Abbindezeit für Beton C25/30 mind. 7-8 Tage Achsmaß (Mitte-Mitte) Pfosten Lichtes Pfostenmaß Beton C25/30 ( für Fundament ) Draufsicht / Grundriß Erde 100 mm Fallschutz 300 mm Fundamentradius mindestens 10 cm Gehw.
-
Seite 10: Aufstellanweisung
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Aufstellanweisung \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4585\Super_Tampen_Swinger_Mini_4585_PS_B_L_1_GER.doc... -
Seite 11: Schraubensicherung
Schraubensicherung Alle Schrauben, Muttern und Hülsen müssen mit Loctite gesichert werden (außer Stoppmuttern) (z.B. Torxhülsen M12 x 40 mit mind. 5 Tropfen) \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4585\Super_Tampen_Swinger_Mini_4585_PS_B_L_1_GER.doc... - Seite 12 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4585\Super_Tampen_Swinger_Mini_4585_PS_B_L_1_GER.doc...
- Seite 13 \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4585\Super_Tampen_Swinger_Mini_4585_PS_B_L_1_GER.doc...
- Seite 14 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4585\Super_Tampen_Swinger_Mini_4585_PS_B_L_1_GER.doc...
- Seite 15 \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4585\Super_Tampen_Swinger_Mini_4585_PS_B_L_1_GER.doc...
- Seite 16 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Überprüfungen nach der Installation Solange das Gerät nicht sicher installiert ist, müssen Sie dafür sorgen, daß der Zutritt für die Öffentlichkeit gesperrt wird! Kennzeichnung der Füllhöhe • Kennzeichnung der Geräte, um die Füllhöhe vom Fallschutzmaterial (bzw.vom losen Füllmaterial) anzuzeigen.
-
Seite 17: B Wartungsanleitung Super-Tampen-Swinger-Mini, Art. 4585Ps
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net B Wartungsanleitung Super-Tampen-Swinger-Mini, Art. 4585 PS \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4585\Super_Tampen_Swinger_Mini_4585_PS_B_L_1_GER.doc... - Seite 18 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Revisionshistorie Revision 0 – 2019-04-29 Erste freigegebene Version Wartungsanleitung PR Alle Rechte vorbehalten © Copyright 2008 Huck Seiltechnik GmbH \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4585\Super_Tampen_Swinger_Mini_4585_PS_B_L_1_GER.doc...
-
Seite 19: Einleitung Wartung
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Einleitung Wartung Allgemeines Die Installation, Inspektion, Wartung und Betrieb sind gemäß den Richtlinien der EN1176-7 durchzuführen. Allgemeiner Hinweis: Ein regelmäßig kontrolliertes Spielgerät kann nicht so beschädigt sein, daß ein Bespielen gefährlich wird. Vorausset- zung ist allerdings, daß... -
Seite 20: Allgemeine Hinweise Zu Den Wartungsarbeiten
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Allgemeine Hinweise zu den Wartungsarbeiten Die Wartungsintervalle Die Wartungsintervalle beziehen sich auf durchschnittliche Beanspruchung. Wir weisen darauf hin, daß bei starker Beanspruchung der Spielanlage ver- stärkte Durchsichten und/oder Wartungen vorzunehmen sind! Die Häufigkeit der Inspektionen... -
Seite 21: Absperrung Der Spielanlagen
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Festgestellte Mängel Festgestellte Mängel müssen umgehend behoben werden! Bei sicher- heitsbeeinträchtigenden, schwerwiegenden Defekten ist ansonsten die Anlage sofort für die Öffentlichkeit zu sperren. 6.10 Lose Schrauben Lose Schrauben sind stets ein Grund für wachsende Qualitätsprobleme und ein Sicherheitsrisiko. -
Seite 22: Wartungsplan
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Wartungsplan Besondere Hinweise 7.1.1 Wartungsintervall Es wird dringend empfohlen, die Kontroll- und Wartungsarbeiten in den ange- gebenen Zeiträumen durchzuführen, da durch den Spielbetrieb, durch Witte- rungseinflüsse oder durch mutwillige Zerstörungen eine Abnutzung erfolgt, die einen Sicherheits- und Funktionsverlust darstellt. -
Seite 23: Regelmäßige Wartungsarbeiten (Bild)
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Regelmäßige Wartungsarbeiten (Bild) \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4585\Super_Tampen_Swinger_Mini_4585_PS_B_L_1_GER.doc... -
Seite 24: Monatlich Durchzuführende Wartungsarbeiten (Text)
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Monatlich durchzuführende Wartungsarbeiten (Text) Zwischenräume zwischen Gerät und Boden kontrollieren (Abstand bzw. Fallhöhe). Untergrund im Fall- und Schutzbereich auf harte Gegenstände und frei- gespielte Fundamente überprüfen. Sämtliche Verbindungselemente und Beschlagteile auf Verschleiß und festen Sitz prüfen, ggf. -
Seite 25: Jährliche Hauptinspektionen (Text)
. Korrosionsstellen und Kratzer sind mit Zinkfarbe zu streichen. Diese Inspektion der Anlage muß von sachkundigen Personen unter strenger Einhaltung der von der Fa. Huck Seiltechnik GmbH erteilten Anweisungen vorgenommen werden. Das Prüfprotokoll ist dem Betreiber in Kopie, gegen Quittung, zu übergeben! -
Seite 27: Wartungsprotokoll
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Wartungsprotokoll Gerätename: Super-Tampen-Swinger-Mini ________ / Art.-Nr. 4585 PS _____________________________________ Standort: _______________________________________________________________________________________ Kunde oder Betreiber: _____________________________________________________________________________ (Stadt, Kommune, Kindergarten) Tag der Sachverstän- Bespiel- gesperrt Mängel Mängel Datum Besichti- diger... -
Seite 29: Übergabebeleg
HUCK Seiltechnik GmbH & Co. KG - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Übergabebeleg Nach Aufstellung des Gerätes müssen die Installations- und Wartungs- dokumente an den Betreiber weitergegeben werden. Dieser muß sich die Übergabe der Dokumente quittieren lassen. Der vollständig ausgefüllte und unterschriebene Übergabebeleg ist dann an die Firma Huck Seil-...
