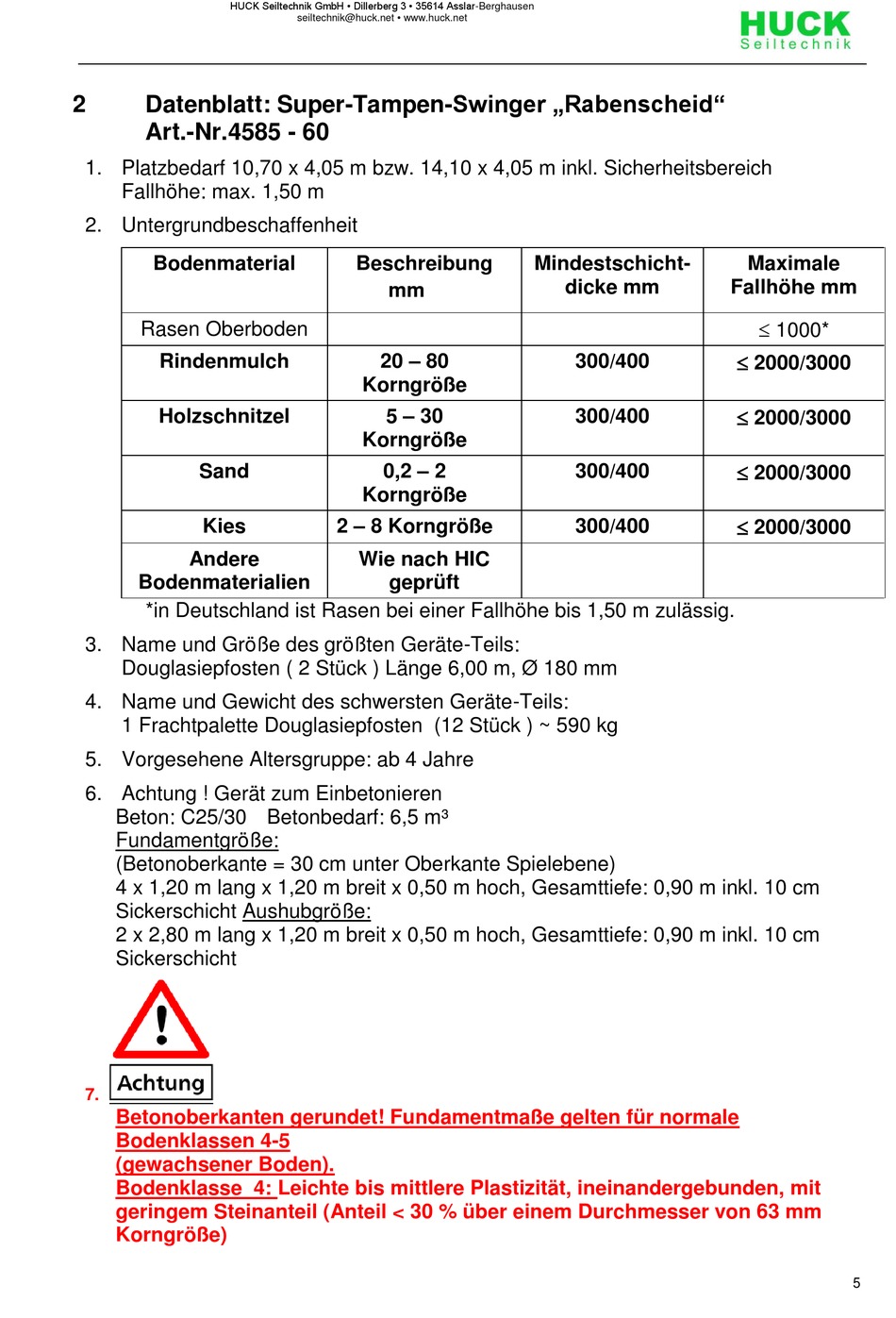

Datenblatt: Super-Tampen-Swinger „Rabenscheid"
2
Art.-Nr.4585 - 60
1. Platzbedarf 10,70 x 4,05 m bzw. 14,10 x 4,05 m inkl. Sicherheitsbereich
Fallhöhe: max. 1,50 m
2. Untergrundbeschaffenheit
Bodenmaterial
Rasen Oberboden
Rindenmulch
Holzschnitzel
Sand
Kies
Andere
Bodenmaterialien
*in Deutschland ist Rasen bei einer Fallhöhe bis 1,50 m zulässig.
3. Name und Größe des größten Geräte-Teils:
Douglasiepfosten ( 2 Stück ) Länge 6,00 m, Ø 180 mm
4. Name und Gewicht des schwersten Geräte-Teils:
1 Frachtpalette Douglasiepfosten (12 Stück ) ~ 590 kg
5. Vorgesehene Altersgruppe: ab 4 Jahre
6. Achtung ! Gerät zum Einbetonieren
Beton: C25/30 Betonbedarf: 6,5 m³
Fundamentgröße:
(Betonoberkante = 30 cm unter Oberkante Spielebene)
4 x 1,20 m lang x 1,20 m breit x 0,50 m hoch, Gesamttiefe: 0,90 m inkl. 10 cm
Sickerschicht Aushubgröße:
2 x 2,80 m lang x 1,20 m breit x 0,50 m hoch, Gesamttiefe: 0,90 m inkl. 10 cm
Sickerschicht
7.
Betonoberkanten gerundet! Fundamentmaße gelten für normale
Bodenklassen 4-5
(gewachsener Boden).
Bodenklasse 4: Leichte bis mittlere Plastizität, ineinandergebunden, mit
geringem Steinanteil (Anteil < 30 % über einem Durchmesser von 63 mm
Korngröße)
\\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4585-
60\Super_Tampen_Swinger_Rabenscheid_4585_60_PS_B_L_1_GER.doc
seiltechnik@huck.net • www.huck.net
Beschreibung
mm
20 – 80
Korngröße
5 – 30
Korngröße
0,2 – 2
Korngröße
2 – 8 Korngröße
Wie nach HIC
geprüft
Mindestschicht-
dicke mm
300/400
300/400
300/400
300/400
Maximale
Fallhöhe mm
 1000*
 2000/3000
 2000/3000
 2000/3000
 2000/3000
5
