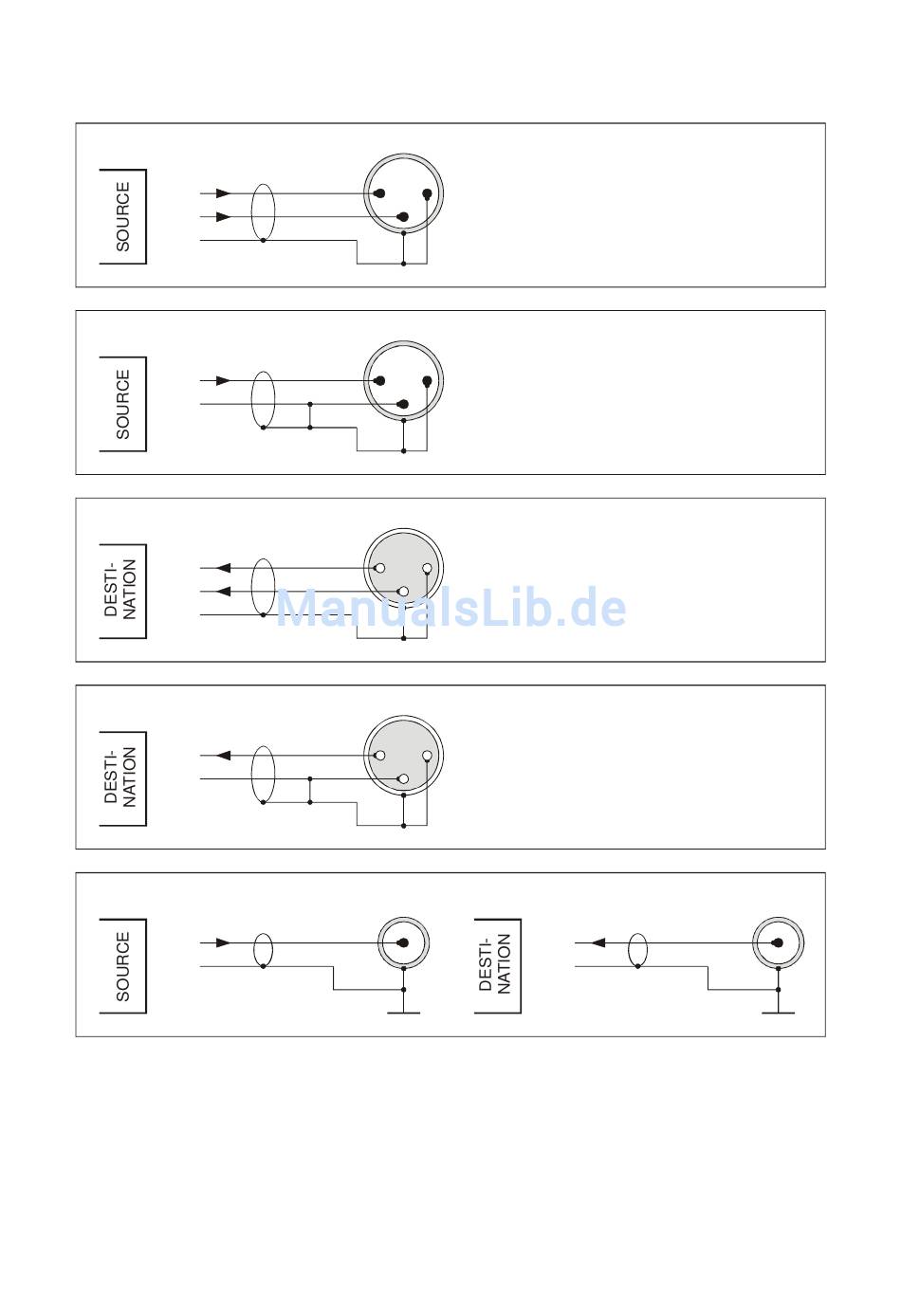

Anschluss / Steckerbelegung für analoge und digitale Signale
ANALOGE SIGNALE
XLR MALE PLUG
HOT
COLD
SHIELD
BALANCED INCOMING SIGNAL
ANALOGE SIGNALE
XLR MALE PLUG
HOT
GND
SHIELD
BALANCED INCOMING SIGNAL
2-adrige Kabel sind zu bevorzugen !!
DIGITALE SIGNALE
XLR FEMALE PLUG
HOT
COLD
SHIELD
BALANCED OUTGOING SIGNAL
DIGITALE SIGNALE
XLR FEMALE PLUG
HOT
GND
SHIELD
BALANCED OUTGOING SIGNAL
2-adrige Kabel sind zu bevorzugen !!
DIGITALE SIGNALE
CINCH/BNC PLUG
HOT
GND
SHIELD
UNBALANCED INCOMING SIGNAL
Symmetrisches Kabel (Signal) an (Trafo)symmetrischen Eingang
Shield / Abschirmung = Signalmasse = Pin 1
2 1
Hot / + Phase = Pin 2
Cold / - Phase = Pin 3
3
Das Steckergehäuse sollte nicht mit der
Abschirmung des Kabels verbunden werden.
X
Es wird beim Anschluss an das Gerät auf
das Gehäusepotential (PE) gelegt !
Unsymmetrisches Kabel (Signal) an (Trafo)symmetrischen Eingang
Shield / Abschirmung = Signalmasse = Pin 1
2 1
Hot / Signal = Pin 2
Cold / Ground = Pin 3
3
Das Steckergehäuse sollte nicht mit der
?
Abschirmung des Kabels verbunden werden.
X Es wird beim Anschluss an das Gerät auf
das Gehäusepotential (PE) gelegt !
Trafosymmetrischer Ausgang an symmetrisches Kabel
Shield / Abschirmung = Signalmasse = Pin 1
2 1
Hot / + Phase = Pin 2
Cold / - Phase = Pin 3
3
Das Steckergehäuse sollte nicht mit der
Abschirmung des Kabels verbunden werden.
X Es wird beim Anschluss an das Gerät auf
das Gehäusepotential (PE) gelegt !
Trafosymmetrischer Ausgang an unsymmetrisches Kabel
Shield / Abschirmung = Signalmasse = Pin 1
2 1
Hot / Signal = Pin 2
Cold / Ground = Pin 3
3
Das Steckergehäuse sollte nicht mit der
?
Abschirmung des Kabels verbunden werden.
X Es wird beim Anschluss an das Gerät auf
das Gehäusepotential (PE) gelegt !
Unsymmetrischer Eingang / Ausgang an unsymmetrisches Kabel
3
CINCH/BNC PLUG
HOT
GND
SHIELD
UNBALANCED OUTGOING SIGNAL
