IV. Werkzeughalterposition korrigieren

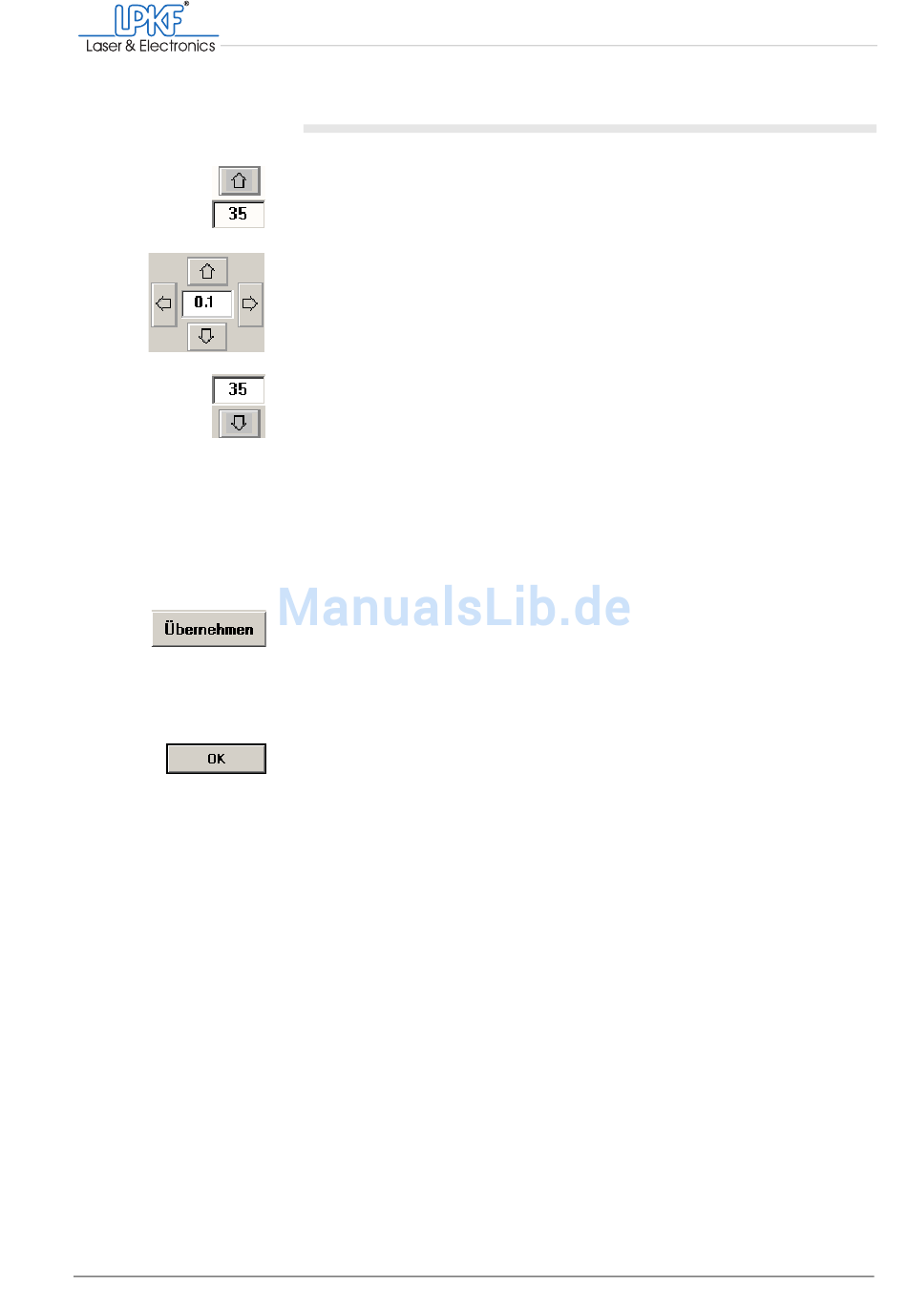

1. Klicken Sie auf Verfahre nach z+, um den Fräsbohrkopf anzuhe-
ben.
2. Verwenden Sie die Verfahre nach x/y Buttons mit 0.1 mm Schrit-
ten, um die Position des Fräsbohrkopfes über dem Werkzeugma-
gazin zu korrigeren.
Klicken Sie auf Verfahre nach z-.
3. Korrigieren Sie die x/y-Position, bis der Fräsbohrkopf abgesenkt
wird, ohne mit dem Werkzeug zu kollidieren.
4. Stellen Sie mit der gleichen Vorgehensweise sicher, das beim
Anheben des Fräsbohrkopfes das Werkzeug nicht aus dem Werk-
zeughalter entnommen wird.
Wenn der Fräsbohrkopf ohne mit dem Werkzeug zu kollidieren abgesenkt
und angehoben wird, können Sie die Positionsdaten übernehmen.
5. Klicken Sie im Fenster Werkzeugmagazin auf Übernehmen.
Die ermittelten Koordinaten werden für die Wechselposition übernommen.
6. Wiederholen Sie die Test- und Korrekturfunktionen gegebenenfalls
für alle Werkzeugpositionen.
7. Klicken Sie auf OK, um das Fenster Werkzeugmagazin zu schlie-
ßen.
8. Beenden Sie BoardMaster und starten Sie das Programm erneut,
damit die in der INI-Datei gespeicherten Werte übernommen wer-
den.
[ ] Die Werkzeugwechselpositionen sind fertig konfiguriert.
