BoardMaster kennenlernen

4.3 BoardMaster kennenlernen
4.3.1 Die Bedienoberfläche

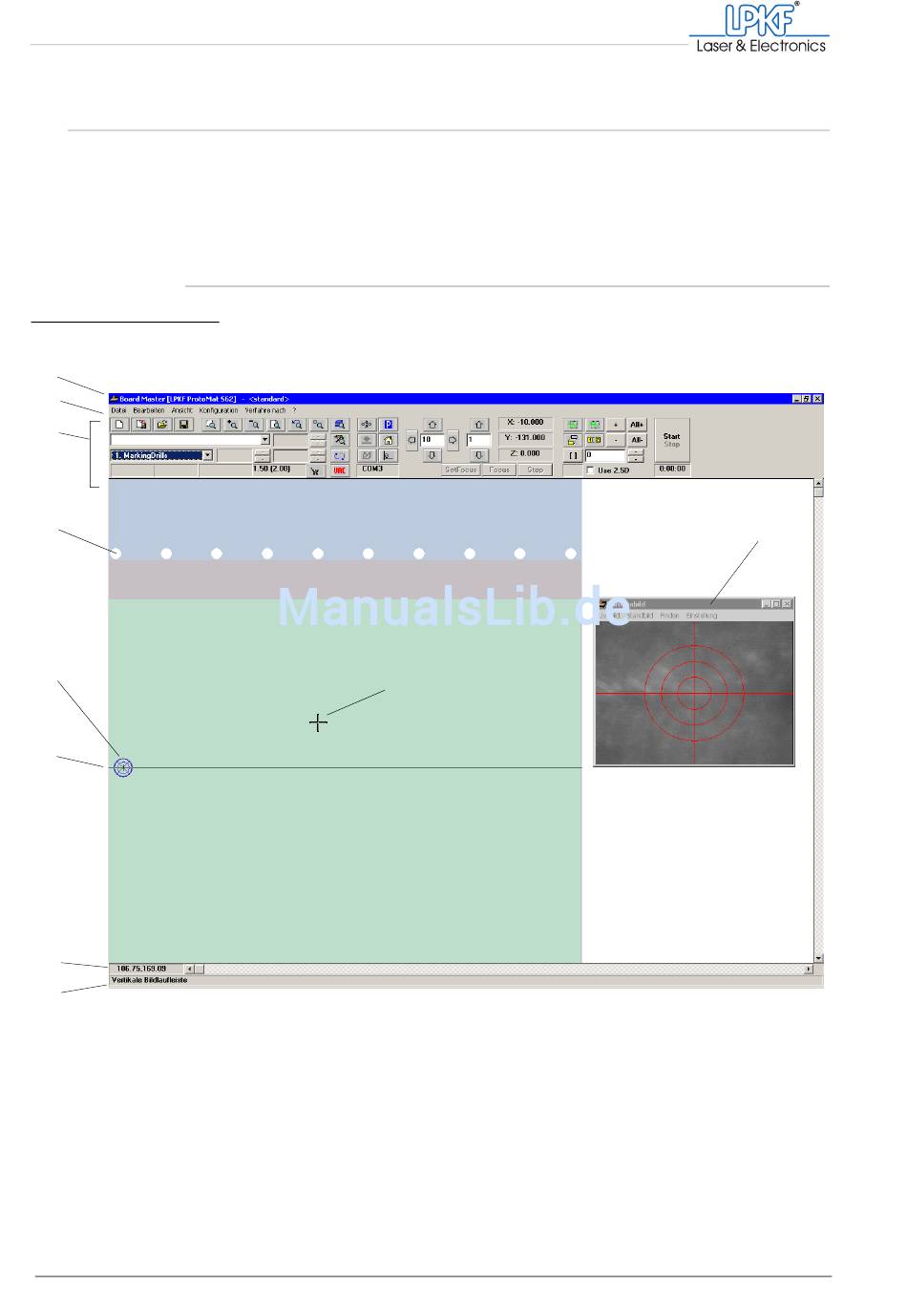

Abb. 20:BoardMaster-Bedienoberfläche
1
2
3
4
5
6
7
8
1 Titelleiste
2 Hauptmenü
3 Funktionsleiste
54
®
Der ProtoMat S62 wird mithilfe der LPKF Software BoardMaster
gesteuert. Im Folgenden erklären wir Ihnen die Bedienoberfläche und die
wichtigsten Auswahl- und Steuerungselemente.
9
4 Werkzeughalter/-magazin
5 Aktuelle Position des
Fräsbohrkopfes
6 Spiegelachse
7 Mauszeiger-Koordinaten
8 Statusleiste
10
9 Mauszeiger
10 Anwendungsfenster
Kamerabild (nur bei
Option VisionSystem)
®
ProtoMat S62
