Schritt 13
AI26-GE
Die Dachpaneele werden am besten
mit einer Stufenleiter montiert.
Beginnen Sie mit der Installation
der Dachpaneele auf der hinteren,
rechten Seite des Gebäudes. Alle
Dachschrauben müssen mit einer
U-Scheibe unterlegt werden.
HINWEIS
Überprüfen Sie die Diagonalen
im Gerätehaus und stellen Sie
sicher, dass das Haus
rechtwinklig und eben ist.
Dadurch passen die Dachpaneele
besser und die Bohrungen decken
sich. Den Bodenrahmen nicht ve-
rankern.
1

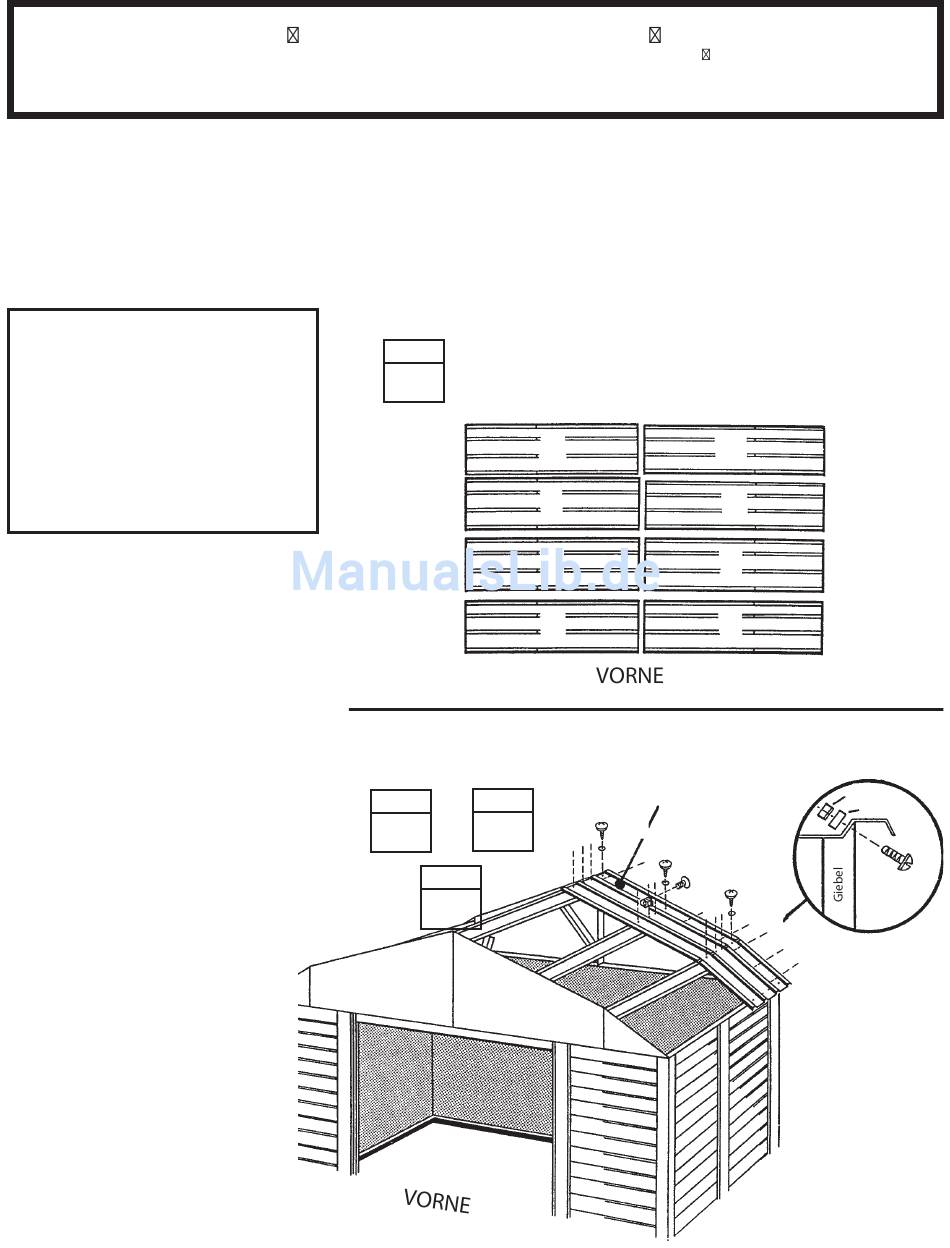

Die Dachpaneele nach ihrer
Nummer sor tieren und an der
richtigen Stelle auf dem Boden gegen
das Gebäude lehnen.
2
Positionieren Sie ein rechtes Dach-
blech an der hinteren rechten Ecke und
befestigen Sie es mit Schrauben am
oberen Dachträger.
3
Entfernen Sie den Kantenschutz am
linken Giebel unter dem Dachblech.
4
Fahren Sie wie gezeigt mit der
Befestigung des rechten Dach-
blechs am Giebel und an den
unteren Dachträgern mit Schrauben,
Maschinenschrauben und Muttern
fort. Befestigen Sie das untere Ende
der Bleche noch nicht an den Seit-
enwandwinkeln.
Hierzu benötigen Sie folgende Teile
Rechtes Dachpaneel
SCHRITT
1
7953
7954
7954
7952
Hinweis: Zur richtigen Ausrichtung befolgen Sie bitte die
angegebene Befestigungsreihenfolge.
SCHRITT
SCHRITT
2
SCHRITT
4
22
2
4
6
8
7952 Dachpaneel,
3
1 - 4
16 - 19
5
7952 Dachpaneel, rechts (1)
1
7952
7954
3
5
7954
7953
7
Mutter
rechts
U-Scheibe
6
Schraube
12 - 15
7
8
9
10
11
