Schritt 6
NW15
WICHTIGER HINWEIS
Von diesem Punkt der Montage an
brauchen Sie Stunden und mehr als eine
Person. Fahren Sie an dieser Stelle
mit der Montage nicht fort, wenn nicht
genügend Zeit vorhanden ist, um das
Gerätehaus an diesem Tag komplett
aufzubauen. Ein teilweise montiertes
Gerätehaus kann bereits durch leichten
Wind beschädigt werden.
Die oberen Rahmenteile stützen
die Seitenwände und stellen eine
Fläche zur Befestigung der Giebel
zur Verfügung, die das Dach tragen.
1

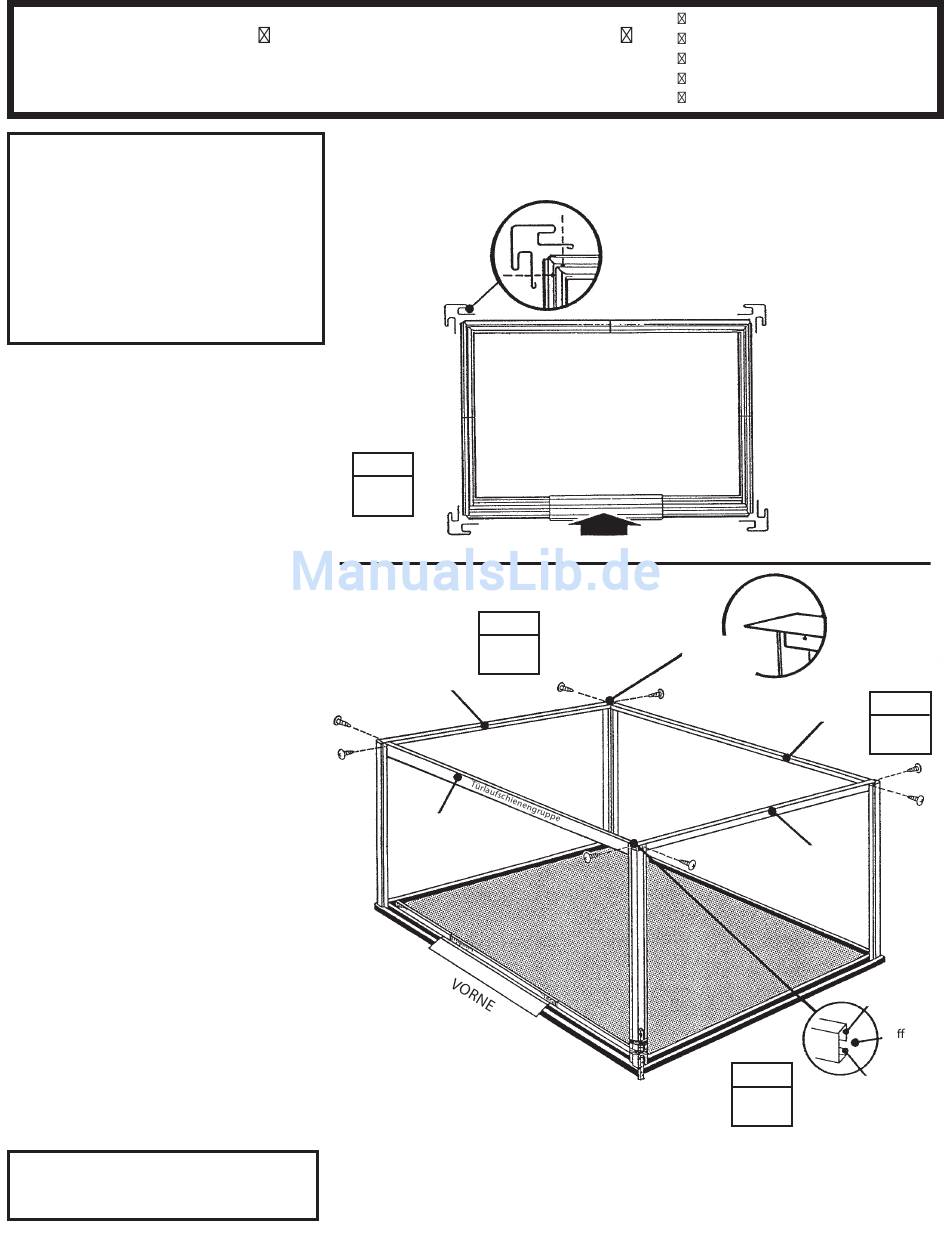

Die rechten und linken Eckpfosten
wie gezeigt in den Ecken des
Bodenrahmens aufstellen.
gewinkelte Ende jedes Pfostens
muß an allen vier Ecken nach oben
weisen. Befestigen Sie den Eck-
pfosten mit zwei selbstschneiden-den
Schrauben am Bodenrahmen.
Stützen Sie die Eckpfosten mit
Pfählen ab, bis die oberen Rahmen
angebracht werden.
2
Die Türlaufschienengruppe (mit
den Löchern nach oben weisend) mit
selbstschn. Schrauben hinter der
Oberseite der vorderen Eckpfosten
befestigen. Siehe Zeichnung.
3
Die hintere Dachrahmengruppe
mit selbstschn. Schrauben hinter
der Oberseite der hinteren Pfosten
befestigen.
4
Die seitlichen Dachrahmen-
gruppen mit selbstschn. Schrauben
hinter der Oberseite der seit-lichen
Pfosten befestigen. Die seit-lichen
Dachrahmen müssen an den Ecken
die hinteren Dachrahmen überlap-
pen.
Der Bodenrahmen muß rechtwinklig
und eben sein, oder die Bohrungen
decken sich nicht.
Hierzu benötigen Sie folgende Teile
Pfosten/Obere Rahmen
8716
Seite
SCHRITT
1
Das
8715
8740
9366
Hinten
Draufsicht
Vorne
SCHRITT
4
15
8716 Eckpfosten, rechts (2)
8715 Eckpfosten, links (2)
Türlaufschienengruppe (1)
Seitl. Dachrahmengruppe (2)
Hintere Dachrahmengruppe (1)
8715
Seite
8716
Dachrahmen
müssen nach
innen zeigen
5986
8740
SCHRITT
2
SCHRITT
3
Langer
S c h e n k e l
oben
Ö nung
nach
innen
Kurzer
Schenkel
unten
