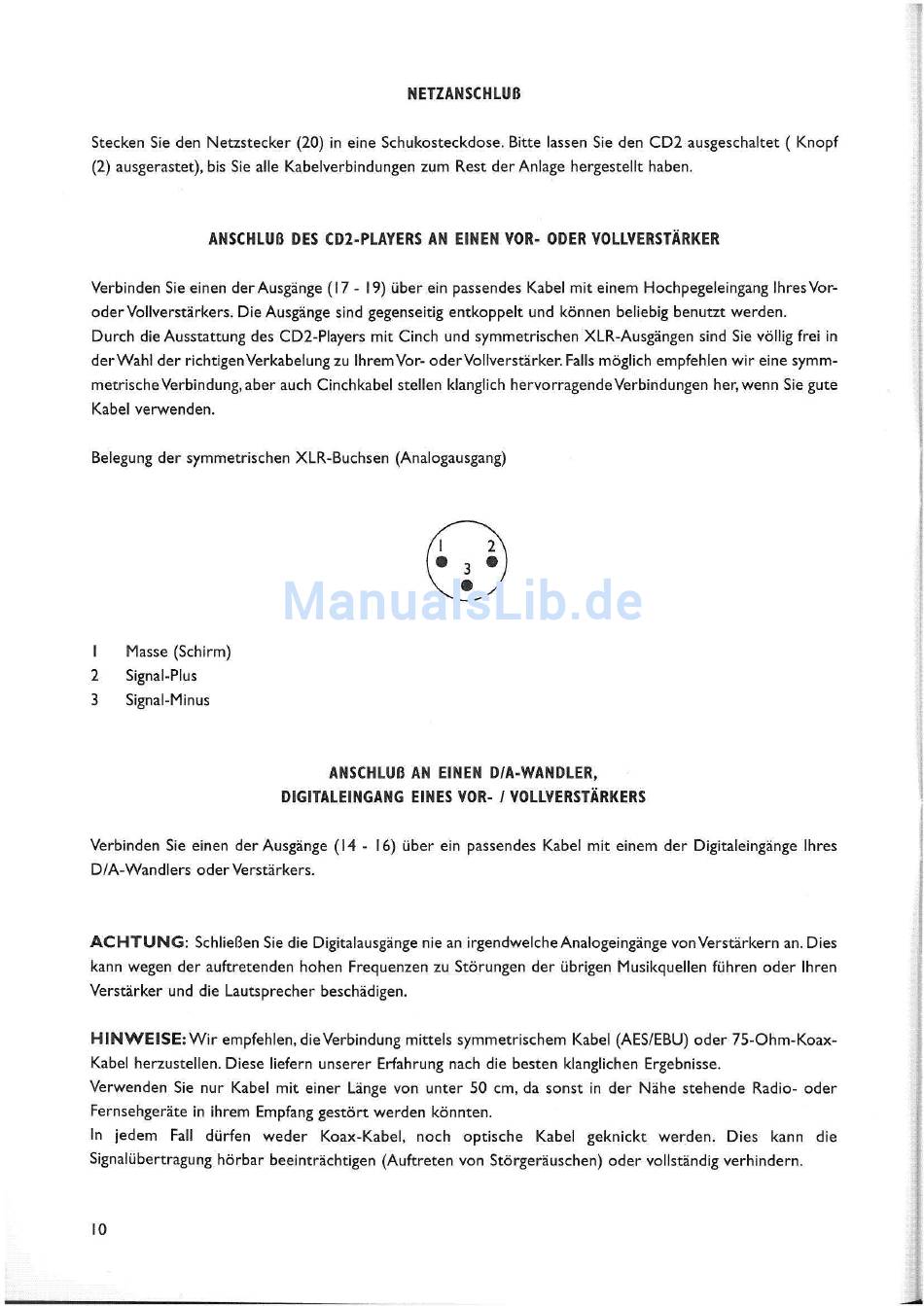

NETZANSCHLUß
Stecken Sie den Netzstecker (20) in eine Schukosteckdose. Bitte lassen Sie den CD2 ausgeschaltet ( Knopf
(2) ausgerastet), bis Sie alle Kabelverbindungen zum Rest der Anlage hergestellt haben.
ANSCHLUß DES CD2.PLAYERS AN EINEN VOR- ODER VOLLVERSTÄRKER
Verbinden Sie einen der Ausgänge (17 - 19) über ein passendes Kabel mit einem Hochpegeleingang Ihres Vor-
oder Vollverstärkers. Die Ausgänge sind gegenseitig entkoppelt und können beliebig benutzt werden.
Durch die Ausstattung des CD2-Players mit Cinch und symmetrischen XLR-Ausgängen sind Sie völlig frei in
der Wahl der richtigen Verkabelung zu Ihrem Vor- oderVolIverstärker. Falls möglich empfehlen wir eine symm-
metrische Verbindung, aber auch Cinchkabel stellen klanglich hervorragende Verbindungen her, wenn Sie gute
Kabel verwenden.
Belegung der symmetrischen XLR-Buchsen (Analogausgang)
n
W
I
Masse (Schirm)
2
Signal-Plus
3
Signal-Minus
ANSCHLUß AN EINEN D/A·WANDLER,
DIGITALEINGANG EINES VOR- I VOLLVERSTÄRKERS
Verbinden Sie einen der Ausgänge (14 - 16) über ein passendes Kabel mit einem der Digitaleingänge Ihres
DIA-Wandlers oder Verstärkers.
ACHTUNG: Schließen Sie die Digitalausgänge nie an irgendwelcheAnalogeingänge von Verstärkern an. Dies
kann wegen der auftretenden hohen Frequenzen zu Störungen der übrigen Musikquellen führen oder Ihren
Verstärker und die Lautsprecher beschädigen.
HINWEISE: Wir empfehlen, die Verbindung mittels symmetrischem Kabel (AES/EBU) oder 7S-0hm-Koax-
Kabel herzustellen. Diese liefern unserer Erfahrung nach die besten klanglichen Ergebnisse.
Verwenden Sie nur Kabel mit einer Länge von unter 50 cm, da sonst in der Nähe stehende Radio- oder
Fernsehgeräte in ihrem Empfang gestört werden könnten.
In jedem Fall dürfen weder Koax-Kabel, noch optische Kabel geknickt werden. Dies kann die
Signalübertragung hörbar beeinträchtigen (Auftreten von Störgeräuschen) oder vollständig verhindern.
10
