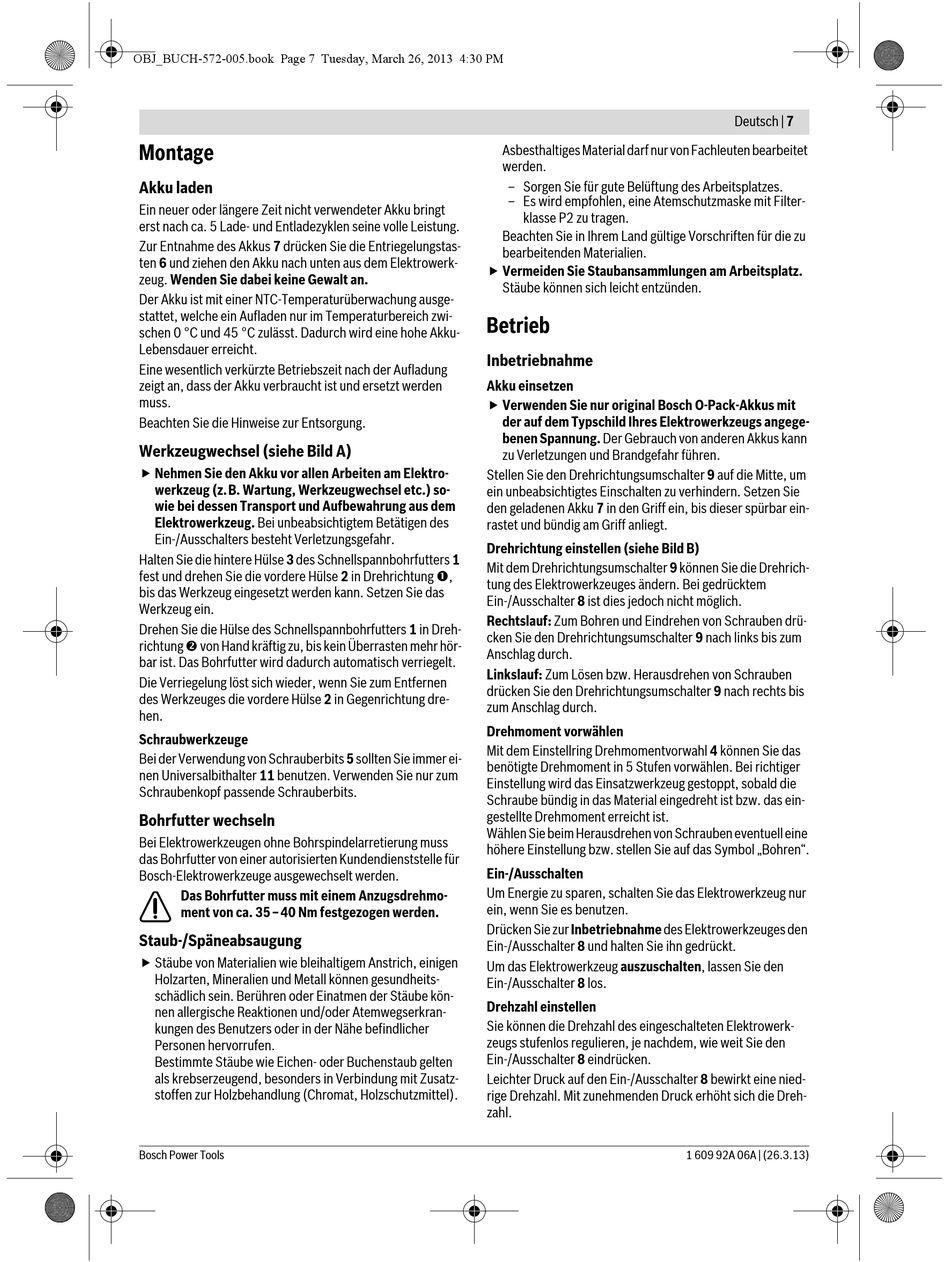

Montage
Akku laden
Ein neuer oder längere Zeit nicht verwendeter Akku bringt
erst nach ca. 5 Lade- und Entladezyklen seine volle Leistung.
Zur Entnahme des Akkus 7 drücken Sie die Entriegelungstas-
ten 6 und ziehen den Akku nach unten aus dem Elektrowerk-
zeug. Wenden Sie dabei keine Gewalt an.
Der Akku ist mit einer NTC-Temperaturüberwachung ausge-
stattet, welche ein Aufladen nur im Temperaturbereich zwi-
schen 0 °C und 45 °C zulässt. Dadurch wird eine hohe Akku-
Lebensdauer erreicht.
Eine wesentlich verkürzte Betriebszeit nach der Aufladung
zeigt an, dass der Akku verbraucht ist und ersetzt werden
muss.
Beachten Sie die Hinweise zur Entsorgung.
Werkzeugwechsel (siehe Bild A)
Nehmen Sie den Akku vor allen Arbeiten am Elektro-
werkzeug (z.B. Wartung, Werkzeugwechsel etc.) so-
wie bei dessen Transport und Aufbewahrung aus dem
Elektrowerkzeug. Bei unbeabsichtigtem Betätigen des
Ein-/Ausschalters besteht Verletzungsgefahr.
Halten Sie die hintere Hülse 3 des Schnellspannbohrfutters 1
fest und drehen Sie die vordere Hülse 2 in Drehrichtung ,
bis das Werkzeug eingesetzt werden kann. Setzen Sie das
Werkzeug ein.
Drehen Sie die Hülse des Schnellspannbohrfutters 1 in Dreh-
richtung von Hand kräftig zu, bis kein Überrasten mehr hör-
bar ist. Das Bohrfutter wird dadurch automatisch verriegelt.
Die Verriegelung löst sich wieder, wenn Sie zum Entfernen
des Werkzeuges die vordere Hülse 2 in Gegenrichtung dre-
hen.
Schraubwerkzeuge
Bei der Verwendung von Schrauberbits 5 sollten Sie immer ei-
nen Universalbithalter 11 benutzen. Verwenden Sie nur zum
Schraubenkopf passende Schrauberbits.
Bohrfutter wechseln
Bei Elektrowerkzeugen ohne Bohrspindelarretierung muss
das Bohrfutter von einer autorisierten Kundendienststelle für
Bosch-Elektrowerkzeuge ausgewechselt werden.
Das Bohrfutter muss mit einem Anzugsdrehmo-
ment von ca. 35–40 Nm festgezogen werden.
Staub-/Späneabsaugung
Stäube von Materialien wie bleihaltigem Anstrich, einigen
Holzarten, Mineralien und Metall können gesundheits-
schädlich sein. Berühren oder Einatmen der Stäube kön-
nen allergische Reaktionen und/oder Atemwegserkran-
kungen des Benutzers oder in der Nähe befindlicher
Personen hervorrufen.
Bestimmte Stäube wie Eichen- oder Buchenstaub gelten
als krebserzeugend, besonders in Verbindung mit Zusatz-
stoffen zur Holzbehandlung (Chromat, Holzschutzmittel).
Bosch Power Tools
Asbesthaltiges Material darf nur von Fachleuten bearbeitet
werden.
– Sorgen Sie für gute Belüftung des Arbeitsplatzes.
– Es wird empfohlen, eine Atemschutzmaske mit Filter-
klasse P2 zu tragen.
Beachten Sie in Ihrem Land gültige Vorschriften für die zu
bearbeitenden Materialien.
Vermeiden Sie Staubansammlungen am Arbeitsplatz.
Stäube können sich leicht entzünden.
Betrieb
Inbetriebnahme
Akku einsetzen
Verwenden Sie nur original Bosch O-Pack-Akkus mit
der auf dem Typschild Ihres Elektrowerkzeugs angege-
benen Spannung. Der Gebrauch von anderen Akkus kann
zu Verletzungen und Brandgefahr führen.
Stellen Sie den Drehrichtungsumschalter 9 auf die Mitte, um
ein unbeabsichtigtes Einschalten zu verhindern. Setzen Sie
den geladenen Akku 7 in den Griff ein, bis dieser spürbar ein-
rastet und bündig am Griff anliegt.
Drehrichtung einstellen (siehe Bild B)
Mit dem Drehrichtungsumschalter 9 können Sie die Drehrich-
tung des Elektrowerkzeuges ändern. Bei gedrücktem
Ein-/Ausschalter 8 ist dies jedoch nicht möglich.
Rechtslauf: Zum Bohren und Eindrehen von Schrauben drü-
cken Sie den Drehrichtungsumschalter 9 nach links bis zum
Anschlag durch.
Linkslauf: Zum Lösen bzw. Herausdrehen von Schrauben
drücken Sie den Drehrichtungsumschalter 9 nach rechts bis
zum Anschlag durch.
Drehmoment vorwählen
Mit dem Einstellring Drehmomentvorwahl 4 können Sie das
benötigte Drehmoment in 5 Stufen vorwählen. Bei richtiger
Einstellung wird das Einsatzwerkzeug gestoppt, sobald die
Schraube bündig in das Material eingedreht ist bzw. das ein-
gestellte Drehmoment erreicht ist.
Wählen Sie beim Herausdrehen von Schrauben eventuell eine
höhere Einstellung bzw. stellen Sie auf das Symbol „Bohren".
Ein-/Ausschalten
Um Energie zu sparen, schalten Sie das Elektrowerkzeug nur
ein, wenn Sie es benutzen.
Drücken Sie zur Inbetriebnahme des Elektrowerkzeuges den
Ein-/Ausschalter 8 und halten Sie ihn gedrückt.
Um das Elektrowerkzeug auszuschalten, lassen Sie den
Ein-/Ausschalter 8 los.
Drehzahl einstellen
Sie können die Drehzahl des eingeschalteten Elektrowerk-
zeugs stufenlos regulieren, je nachdem, wie weit Sie den
Ein-/Ausschalter 8 eindrücken.
Leichter Druck auf den Ein-/Ausschalter 8 bewirkt eine nied-
rige Drehzahl. Mit zunehmenden Druck erhöht sich die Dreh-
zahl.
