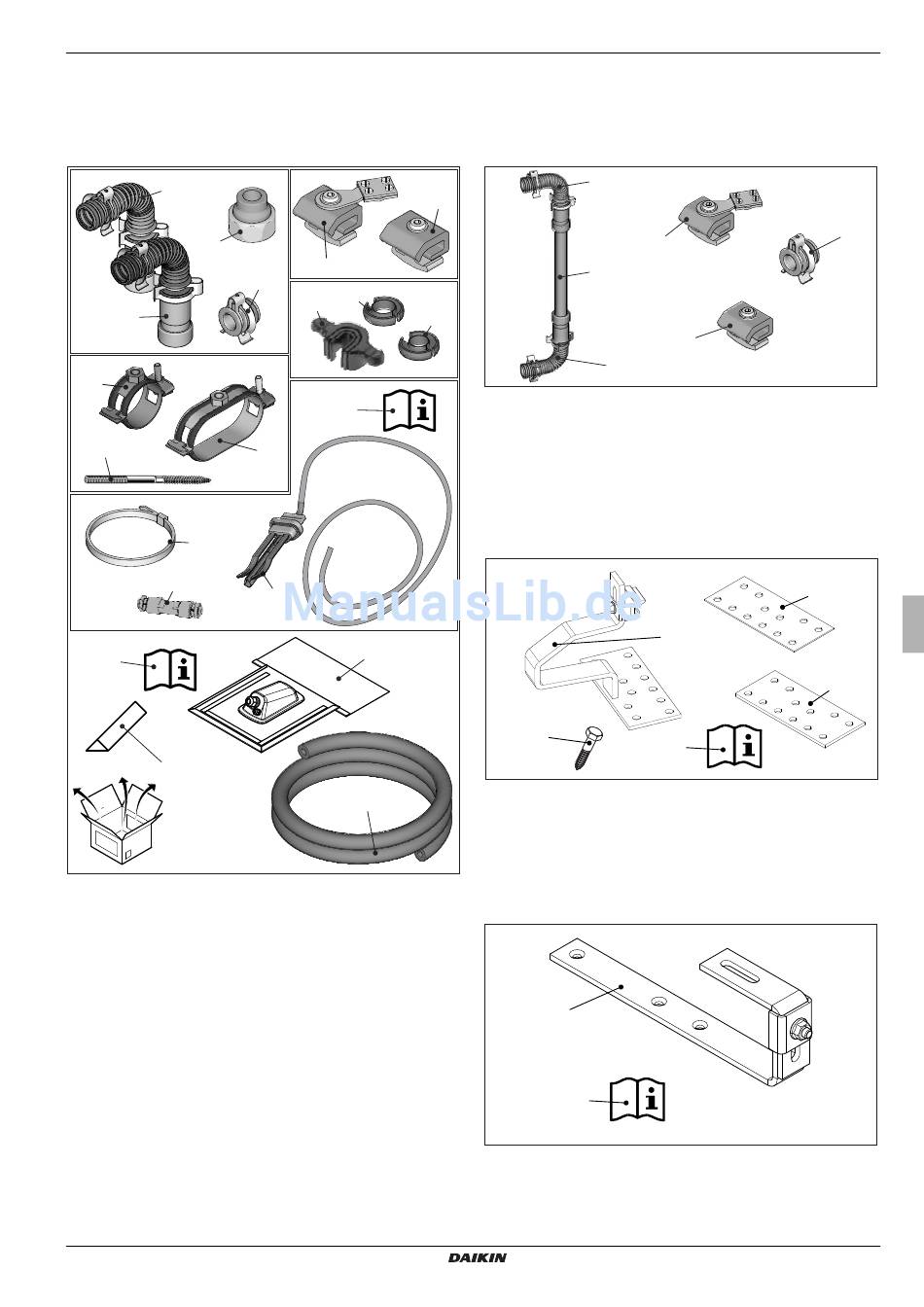

3.3.2 Systemkomponenten für Aufdach-Systeme (ADM)
Dachdurchführungspakete Aufdach
EKSRCAP (Anthrazit)
EKSRCRP (Ziegelrot)
5a
(ø18)
5d
5b
(ø15)
5e
(4x)
5g
(12x)
5j
(5x)
5q
5o
5s (2x)
5a Kollektoranschlussbogen Rücklauf
5b Kollektoranschlussbogen Vorlauf
5c Verschlussstopfen
5d Übergangsfitting
5e-g Rohrschellen mit Stockschrauben
5h Einzelklemmstein mit Potentialausgleichsklemme
5i Einzelklemmstein
5j Kabelbinder
5k Kollektortemperaturfühler
5l-n Lösewerkzeug mit Einsätzen für Ø 15 mm und Ø 18 mm
5o Planungs- und Installationsanleitung
5p Kurzanleitung
5q Kabelverbindungsarmatur
5r Dachdurchführung
5s Keilschaumstoff
5v HT-Armaflex ø22x13 UV-beständig (2 m)
Bild 3-9 EKSRCAP, EKSRCRP
EKSV21P + EKSV26P + EKSH26P
DAIKIN Solarsystem DrainBack
008.1629449_01 – 12/2016
5i
(3x)
5c
5h
(2x)
5l
5n
5m
5p
5f
(8x)
5k
5r (2x)
5v
3 x Produktbeschreibung
Kollektor-Reihenverbinder
CON RVP
Zum Verbinden zweier Kollektorreihen übereinander.
5a
5h ( x)
5w
5i ( x)
5a
5i Einzelklemmstein
5h Einzelklemmstein mit Potentialausgleichsklemme
5c Verschlussstopfen
5a Kollektoranschlussbogen
5w 1 m wärmegedämmtes Al-PEX-Verbundrohr
Bild 3-10 CON RVP
Aufdachmontagepakete
FIX ADDP für Dachziegel/-pfannen
12d (4x)
12a Aufdachhaken
12b Unterlegplatte 2 mm
12c Unterlegplatte 5 mm
12d Sechskant-Holzschrauben M8 x100
12e Kurzanleitung
Bild 3-11 FIX ADDP
FIX ADS für flache Eindeckung (z.B. Schiefer)
12f
(4x)
12g
12f Aufdachhaken
12g Kurzanleitung
Bild 3-12 FIX ADS
2
2
12b
(2x)
12a
(2x)
12c
(2x)
12e
Planungs- und Installationsanleitung
5c
(2x)
