4.2 Anlagenkonzepte

DAIKIN Solaranlagen werden in der Regel nach einem der nach-
folgend dargestellten Anlagenkonzepte aufgebaut.

4.2.1 Parallelschaltung

T
K
8 9

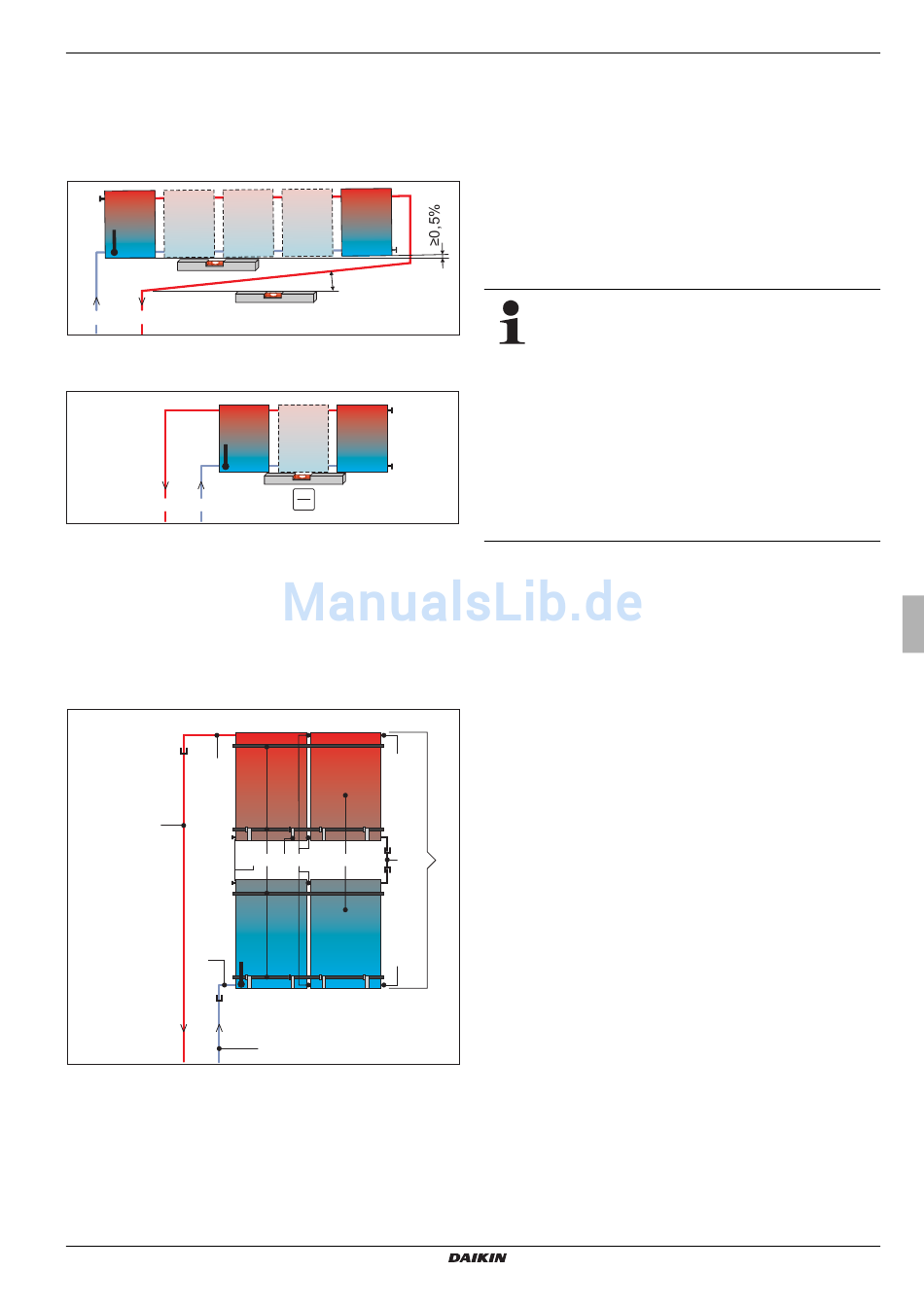

Bild 4-1 Wechselseitig angeschlossenes Solar-Kollektorfeld
(empfohlen)
T
K
9 8
Bild 4-2 Gleichseitig angeschlossenes Solar-Kollektorfeld
(max. 3 Solar-Kollektoren)

4.2.2 Serienschaltung

Alternativ zu der in dieser Anleitung beschriebenen reinen Paral-
lelschaltung der Solar-Kollektoren können bei Bedarf maximal 3
Kollektorreihen auch übereinander montiert werden. Überein-
ander liegende Kollektoren bzw. Kollektorfelder müssen in Reihe
geschaltet werden (Bild 4-3).
6
9
5
Bild 4-3 Alternative Solar-Kollektoranordnung
EKSV21P + EKSV26P + EKSH26P
DAIKIN Solarsystem DrainBack
008.1629449_01 – 12/2016
≥2%
7
7 2 2b 1 4 10
7
T
K
8
1 Kollektorverbinder
2 Montage-Profilschiene
2b Kollektorsicherungshaken
4 Solar-Kollektor
5 Kollektoranschlussbogen Rücklauf
6 Kollektoranschlussbogen Vorlauf
7 Verschlussstopfen
8 Solar-Rücklaufleitung
9 Solar-Vorlaufleitung
10 Kollektor-Reihenverbinder
11 Solar-Kollektorfeld (2x 2 Kollektoren)
T Solar Kollektortemperaturfühler
K
Tab. 4-1 Legende zu Bild 4-1 bis Bild 4-3 und Bild 4-8
Die Flachkollektoren EKSV21P, EKSV26P und
EKSH26P können auf Dächer mit einer Neigung von
15° bis 80° montiert werden (Aufdachmontage).
Die Flachkollektoren EKSV21P und EKSV26P können in die
Dachfläche integriert werden, wenn diese eine Neigung von 15°
bis 80° hat (Indachmontage).
Die Flachkollektoren EKSV26P und EKSH26P können auf
Flachdächer mit weniger als 5° Neigung montiert werden
(Flachdachmontage).
Nähere Informationen zur Ausrichtung des Kollektorfelds und
zur Befestigung auf der Dachfläche bzw. zur Integration in die
Dachbedeckung entnehmen Sie den Kurzanleitungen, die den
jeweiligen Montagepaketen beiliegen.
11
4 x Montage
