3.3.3 Systemkomponenten für Indach-Systeme (IDM)
Kollektor-Anschlussset
RCIP
5a Kollektoranschlussbogen Rücklauf
5b Kollektoranschlussbogen Vorlauf
5c Verschlussstopfen
5d Übergangsfitting
5e-g Rohrschellen mit Stockschrauben
5h Einzelklemmstein mit Potentialausgleichklemme
5i Einzelklemmstein
5j Kabelbinder
5k Kollektortemperaturfühler
5l-n Lösewerkzeug mit Einsätzen für Ø 15 mm und Ø 18 mm
5o Planungs- und Installationsanleitung
5p Kurzanleitung
5q Kabelverbindungsarmatur

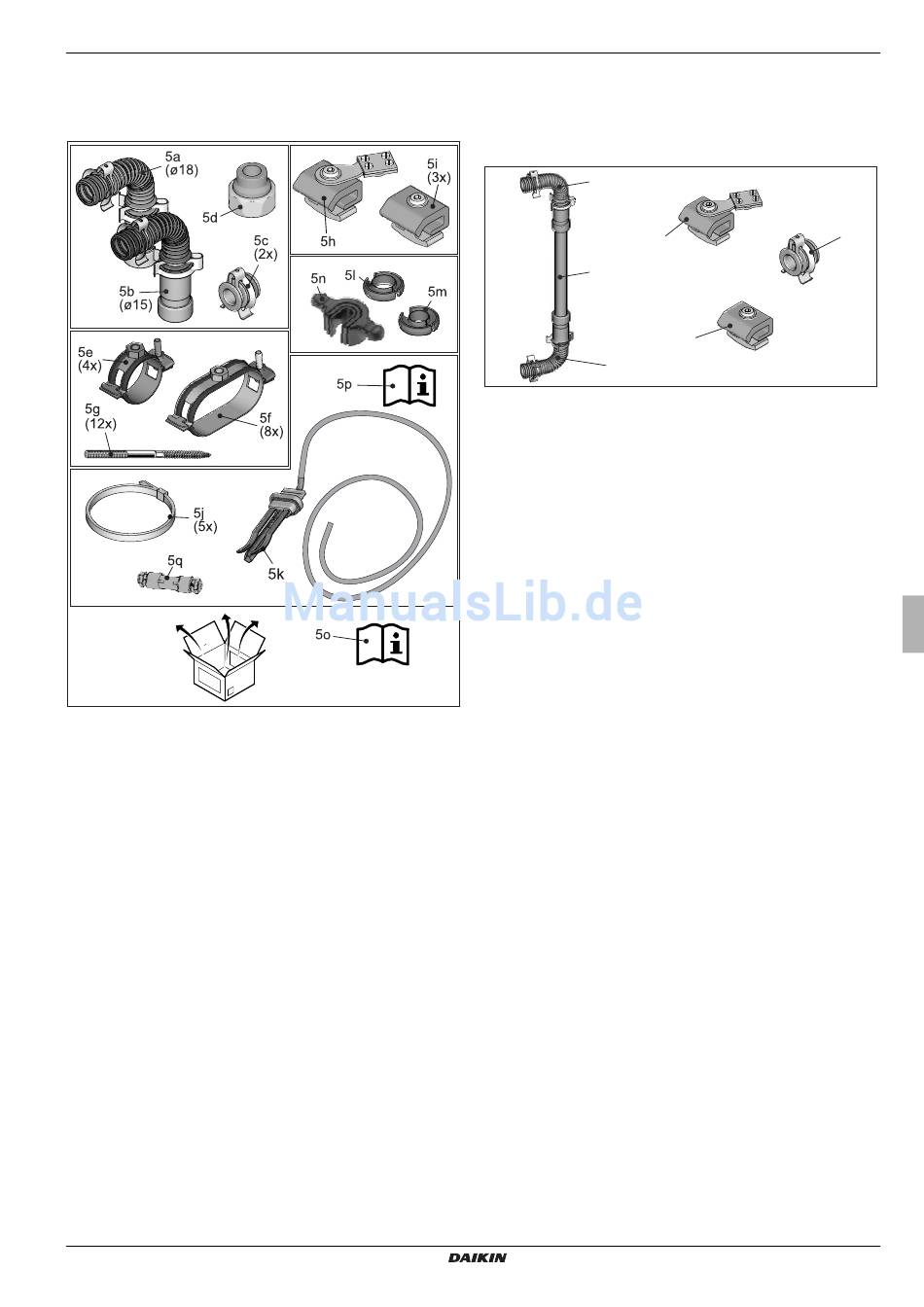

Bild 3-15 RCIP
EKSV21P + EKSV26P + EKSH26P
DAIKIN Solarsystem DrainBack
008.1629449_01 – 12/2016
3 x Produktbeschreibung
Kollektor-Reihenverbinder
CON RVP
Zum Verbinden zweier Kollektorreihen übereinander.
5a
5h ( x)
5w
5i ( x)
5a
5i Einzelklemmstein
5h Einzelklemmstein mit Potentialausgleichsklemme
5c Verschlussstopfen
5a Kollektoranschlussbogen
5w 1 m wärmegedämmtes Al-PEX-Verbundrohr
Bild 3-16 CON RVP
5c
(2x)
2
2
