Daikin DrainBack Installationsanleitung Seite 14

3 x Produktbeschreibung
Flachdachmontagepakete
Basispaket FB V26P
für zwei EKSV26P-Flachkollektoren
6p
6f
GE1 (3x)
(2x)
6 c+ d 6
6a
GE1 Vormontiertes Grundelement
6a Grundschiene EKSV26P
6b Auflageschiene EKSV26P
6c Teleskopschiene außen EKSV26P
6d Teleskopschiene innen EKSV26P
6e Querstrebe EKSV26P
6f Diagonalstrebe EKSV26P
6g Zubehörbeutel EKSV26P
6h Klemmstein M8
6i Sechskantschraube M8
6k Sechskantmutter M8
6m Sechskantmutter M8 mit Sperrverzahnung
6n Scheibe
6o Flachrundschraube M8
6p Kurzanleitung

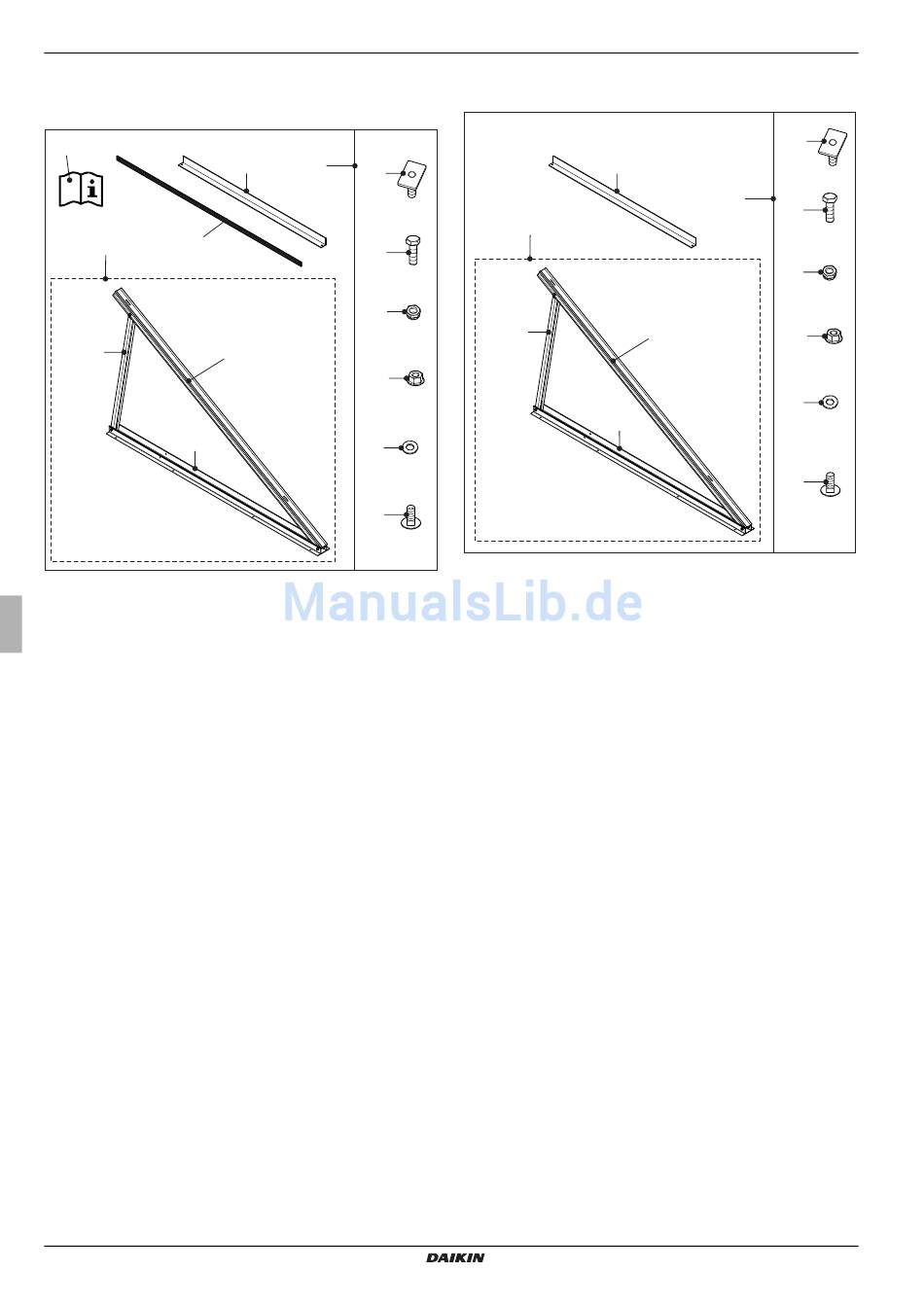

Bild 3-22 Flachdachgestell Basispaket FB V26P
Planungs- und Installationsanleitung
14
6e
(8x)
6g
6h
(6x)
6i
(4x)
6k
(10x)
6b
6m
(16x)
6n
(6x)
6o
(16x)
Erweiterungspaket FE V26P
für jeden weiteren EKSV26P-Flachkollektor (3 bis 5)
7e
( x) 4
GE1
6 c+ d 6
6a
GE1 Vormontiertes Grundelement
6a Grundschiene EKSV26P
6b Auflageschiene EKSV26P
6c Teleskopschiene außen EKSV26P
6d Teleskopschiene innen EKSV26P
7e Querstrebe EKSV26P Erweiterung
7g Zubehörbeutel EKSV26P
6h Klemmstein M8
6i Sechskantschraube M8
6k Sechskantmutter M8
6m Sechskantmutter M8 mit Sperrverzahnung
6n Scheibe
6o Flachrundschraube M8
Bild 3-23 Flachdachgestell Erweiterungspaket FE V26P
6h
( x) 2
7g
6i
( x) 2
6k
( x) 4
6b 6m
( x) 8
6n
( x) 2
6o
( x) 8
EKSV21P + EKSV26P + EKSH26P
DAIKIN Solarsystem DrainBack
008.1629449_01 – 12/2016
