Montage
VORSICHT!
Bei speziellen Dachabdeckungen, wie Dach-
ziegel mit stark ausgeprägter Wellung (große
Höhenunterschiede), können Abdichtungs-
schwierigkeiten mit der Universal-Dachdurch-
führung auftreten.
● Für diese Fälle, wie auch bei Biberschwanz-
oder Schieferabdeckung, einen Dachdecker
hinzuziehen.
Bei Flachdachmontage:
Die Flachdachdurchführung muss professionell in die Dach-
haut eingedichtet werden (z. B. mittels Schweißbahnen). Ggf.
einen Dachdecker hinzuziehen.
Je nach Anschlussart die nicht genutzten Kabelverschrau-
bungen in den Flachdachdurchführungen mit den passenden
Dichtungsverschlüssen abdichten.
8. Kabelverschraubungen in den Dachdurchführungen (für An-
schlussleitungen und Kabel) festziehen.
Planungs- und Installationsanleitung
20
4.4 Flachkollektoren montieren
Die Kollektormontage und der hydraulische Anschluss
erfolgt erst nach der Installation der erforderlichen
Unterkonstruktion. Alle Montageinformationen für die
Unterkonstruktion bzw. die Dachintegration der DAIKIN
Solar Flachkollektoren sind den jeweiligen Kurzanleitungen zu
entnehmen, die den
● Aufdachmontagepaketen
● Indachmontagepaketen
● Flachdachmontagepaketen
beiliegen.
● Oberes Montageprofil so befestigen, dass die seitliche
Ausrichtung noch korrigiert werden kann.
Folgende Arbeitsschritte ausführen:
1. Kollektorsicherungshaken in die Führungsnut des unteren
Montageprofils einhängen und nach unten kippen.
Die Sicherungshaken lassen sich nach dem Einhängen in
seitlicher Richtung verschieben (siehe Bild 4-8 und Tab. 4-3).
2b
(8)
A
A
A
0
1
2

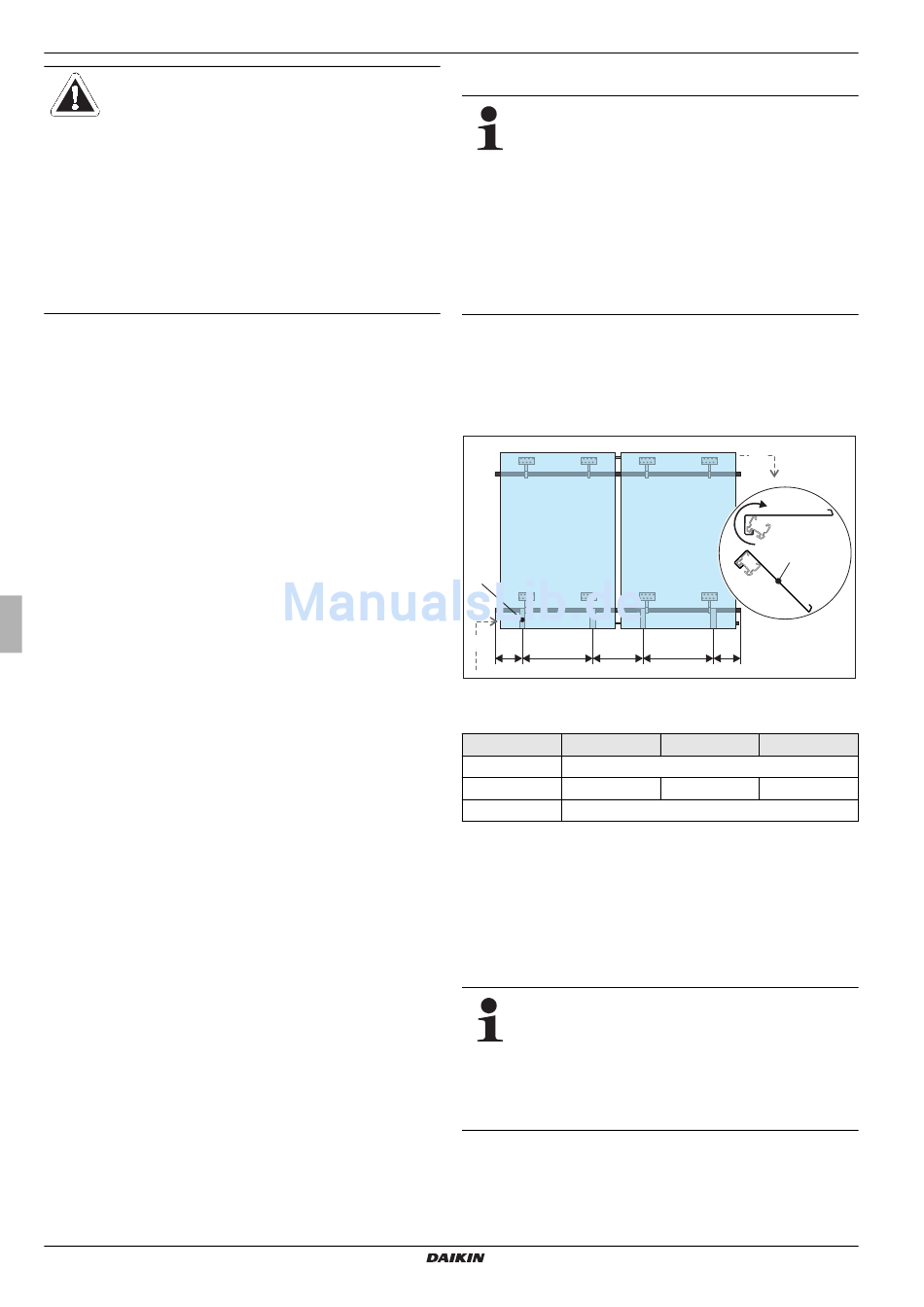

Bild 4-8
Arbeitsschritt 1: Ausrichtung der Sicherungshaken
(Legende siehe Tab. 4-1, Maße siehe Tab. 4-3)
EKSV21P
A0
A1
650 – 850
A2
Tab. 4-3 Abstandsmaße Sicherungshaken
2. Flachkollektor mithilfe eines Krans auf die Dachfläche heben.
Falls kein Kran zur Verfügung steht, den Flachkollektor an ei-
nem Seil befestigt, über eine an die Dachkante angelehnte
Leiter, aufs Dach ziehen. Je nach Montagevoraussetzungen
den Flachkollektor vor oder nach dem Transport auf das
Dach auspacken und die Sammlerrohrschutzstopfen entfer-
nen.
Den Flachkollektor in korrekter Ausrichtung auf das
Dach transportieren (Vermeidung von Montagefehlern
oder komplizierten Wendemanövern). Auf der Schutz-
abdeckung der Kollektorverglasung ist die obere Kol-
lektorseite (DB) gekennzeichnet. Die Stopfen für den Kollektor-
temperaturfühler und die runden Kollektoranschlussdichtungen
müssen sich beim Ausrichten des Flachkollektors unten befin-
den.
(9)
2b
A
A
1
0
EKSV26P
EKSH26P
100 – 250
800 – 1100
1600 – 1800
240 – 440
EKSV21P + EKSV26P + EKSH26P
DAIKIN Solarsystem DrainBack
008.1629449_01 – 12/2016
