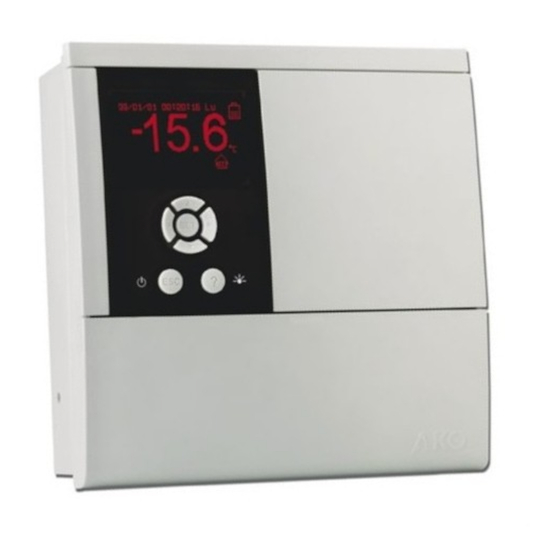

AKO CAMRegis Installationsanleitung
Verwandte Anleitungen für AKO CAMRegis
Inhaltszusammenfassung für AKO CAMRegis
- Seite 38 örtlichen Vorschriften ab, darf aber niemals weniger als 1 mm betragen. -Durch den Gebrauch des Schreibers unter Nichtbeachtung der Herstelleranweisungen können die Sicherheits- anforderungen des Geräts beeinträchtigt werden. Für den fehlerfreien Betrieb des Geräts dürfen nur von AKO gelieferte Sonden verwendet werden.
- Seite 39 Installation (Abb. 1) Wandmontage -Den Anschlussdeckel (D) entfernen. -Die Frontplatte (B) von dem Gehäuse (A) entfernen. Türmontage Türmontage (maximale Dicke der Platte: 3 mm) Die in der Frontplatte installierte Verbindungsstelle durch die für die Türmontage mitgelieferte Verbindungsstelle ersetzen (K). -Einen Zwischenraum mit den beschriebenen Maßen in der Platte schaffen (Abb.
-
Seite 40: Stromversorgung Und Ausgänge
4-20 mA 4-20 mA 4-20 mA EINGANG 3 Leiter passiver 2-Leiter aktiver 2-Leiter An eine der Klemmen mit + 15-V-Ausgang anschließen (Klemme 24 bis 27) Weitere Informationen über das Anschließen von Feuchtigkeitssonden finden Sie im Handbuch 358004001 auf unserer Homepage: www.ako.com... -
Seite 41: Einlegen Einer Rolle Thermopapier
Schreiber Schreiber MASTER SLAVE 1 SLAVE 2 SLAVE 6 RS-485 (MODBUS) Mit PC-Anschluss: Maximal 127 Schreiber im Slave-Modus, die an einem PC (Master) angeschlossen sind. Empfohlenes Kabel: AKO-15586 Konverter Schreiber Schreiber Schreiber AKO-80039 SLAVE 1 SLAVE 2 SLAVE 127 SOFTRegis... - Seite 42 Papiervorschub-Taste Drucken-/ Bildschirm Schnelldruck-/ Druck anhalten-Taste Browser Escape-Taste Hilfe-Taste Druckerklappe Nur Modelle AKO-15742/15752/15782 Bei einem Speicherintervall von 15 Minuten. Tastenfunktionen Auswahl bestätigen. Horizontale Verschiebung. Vertik. Verschiebung/Wert ändern. Durch 5 Sekunden langes Drücken wird das Wechselt die Anzeigemodi Ändert den anzuzeigenden Eingang.
-
Seite 43: Assistent Für Die Einträge
Inbetriebnahme Gerät ans Netz anschließen. Wenn das Gerät noch nicht konfiguriert wurde, wird ein Assistent gestartet, der Ihnen bei der Konfiguration der Grundfunktionen hilft. Assistent: A: Sprache auswählen B: Datum eingeben C: Lokale Uhrzeit eingeben Achten Sie darauf, das Datum und die Uhrzeit richtig einzustellen, da nach Speichern der Eingabe das Datum nicht mehr auf ein vorheriges Datum eingestellt werden kann. -
Seite 44: Betrieb
Einzelinformation über den Eingang bestimmten Reihenfolge Ablesung des Ablesung des Eingangs Eingangs Beschreibung Beschreibung des Eingangs des Eingangs Überblick über die Eingänge Eingangsliste (nur bei AKO-15740 und AKO-15742) Anzahl der Eingänge Beschreibung Alarmstatus* des Eingangs Sondenfehler Deaktivierter Deaktivierter Eingang Eingang Ablesung des Eingangs... - Seite 45 Schnelldruck (nur AKO-15742, 15752 und 15782) Der Schnelldruck wird durch Drücken der Taste D ausgeführt. Mit dieser Funktion werden die Grafiken sämtlicher aktiver Eingänge mit den Schreibdaten aus dem letzten Zeitraum gedruckt. Dieser Zeitraum kann keine durchgehenden Fortsetzungszeichen beinhalten, und die Länge wird von dem Speicherintervall vorgegeben, wie in der folgenden Tabelle aufgeführt:...
-
Seite 46: Anzeige Der Grafi
Min. Ausdrucken der angezeigten Grafik: D Bereich Datum und Uhrzeit der Aufzeichnung (nur AKO-15742, 15752 und 15782) D-Ausdrucken der Grafiken (nur AKO-15742, 15752 und 15782). Druckt die Grafiken sämtlicher aktiver Eingänge mit den registrierten Daten des ausgewählten Zeitraums. Max. Bereich... -
Seite 47: Aufzeichnungsmodus
Position dieses Blocks registriert. Es ist möglich, die Liste von einem oder mehreren Ereignissen auszudrucken (nur für AKO-15742, 15752 und 15782). Um die zu druckenden Ereignisse auszuwählen, gehen Sie mithilfe der Tasten N oder Q, auf das erste Ereignis und drücken Sie SET, erhöhen Sie die Auswahl mithilfe der Taste N, die ausgewählten Ereignisse werden... - Seite 48 Druckermenü (nur AKO-15742, 15752 und 15782) Wählen Sie die entsprechende Option mit den Tasten N oder Q und drücken Sie dann die Taste SET. Schnelldruck: Führen Sie die gleiche Funktion wie mit der Taste D aus (siehe S. 42). Alarmspeicher drucken: Druckt einen Überblick über die letzten 6 registrierten Alarme des Geräts aus. (siehe S. 46) Probeseite drucken: Druckt eine Probeseite, um zu prüfen, ob der Drucker richtig funktioniert.
-
Seite 49: Technische Merkmale
Alarmrelais ((Nur wenn Eingangstyp= Digital) Alarmsummer ((Nur wenn Eingangstyp= Digital) Technische Merkmale Messbereich je nach konfiguriertem Fühlertyp: NTC (AKO-149xx) ......................-50 ºC bis 105 ºC (-58,0ºF bis 221ºF) Pt1000..........................-150ºC bis 550ºC (-238ºF bis 1022ºF) 4-20 mA ................................-999 bis 999 Nur AKO-1575x und AKO-1578x Pt100 (AKO-1558xxx / AKO-1559x)................-150 ºC bis 590 ºC(-238ºF bis 1094ºF) - Seite 52 AKO ELECTROMECÁNICA, S.A.L. Av. Roquetes, 30-38 | 08812 Sant Pere de Ribes | Barcelona | España Tel. (34) 938 142 700 | Fax (34) 938 934 054 | e-mail: ako@ako.com | www.ako.com Nos reservamos el derecho de suministrar materiales que pudieran diferir levemente de los descritos en nuestras Hojas Técnicas.
