D
CAMRegis-Datenschreiber
Benutzerhandbuch
AKO-15740
AKO-15742
AKO-15750
AKO-15752
AKO-15780
AKO-15782
1575H114 Ed.02

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für AKO 15740

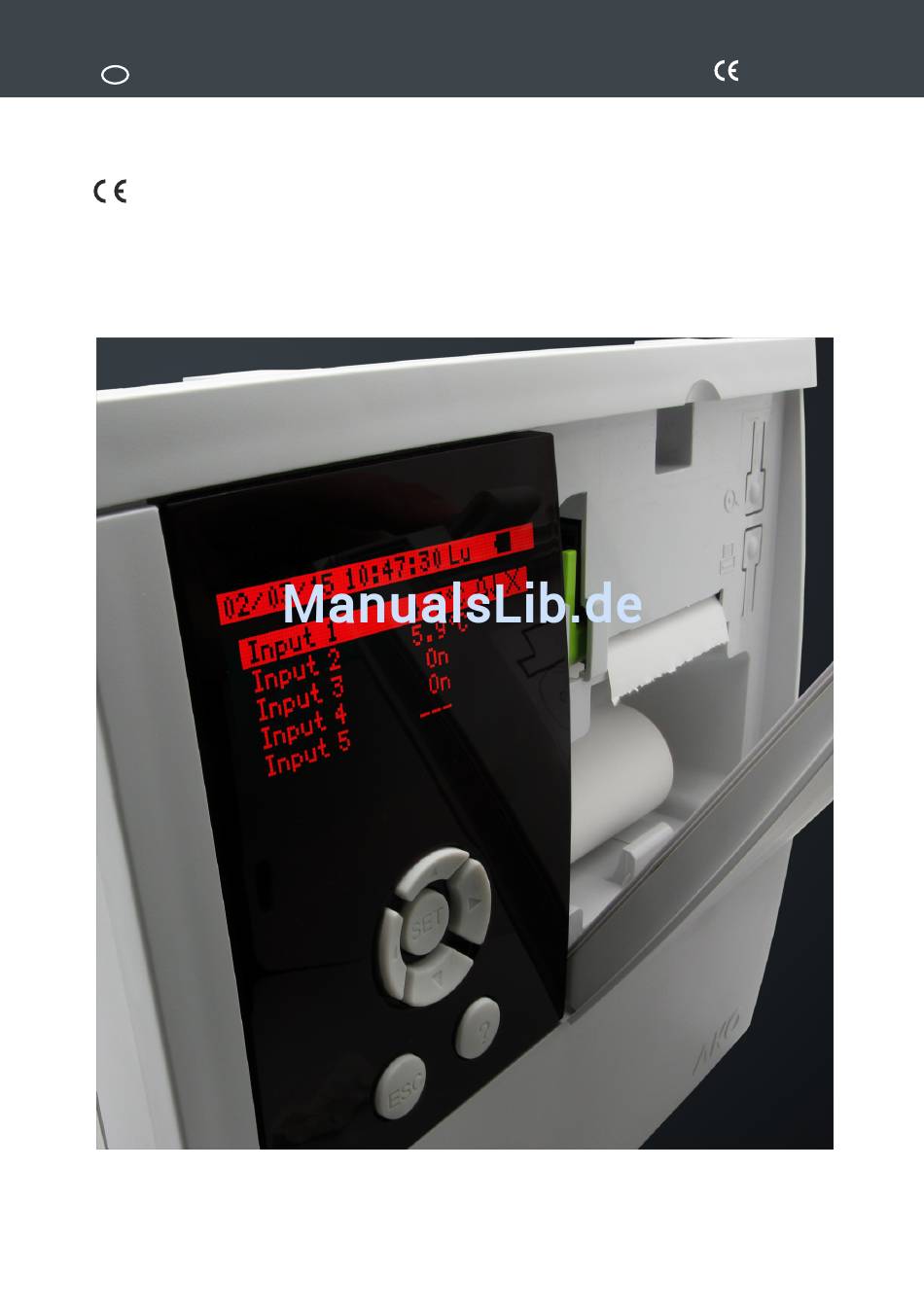

  • Seite 1 1575H114 Ed.02 CAMRegis-Datenschreiber Benutzerhandbuch AKO-15740 AKO-15750 AKO-15780 AKO-15742 AKO-15752 AKO-15782...
  • Seite 2: Inhaltsverzeichnis

    Der Installateur und der Kunde sind dafür verantwortlich, die geltenden Richtlinien für die Anlagen, für die unsere Produkte entwor- fen wurden, zu erfüllen bzw. darauf zu achten, dass diese erfüllt werden. AKO Electromecànica haftet für keine Schäden, die durch die Nichtbeachtung dieser Richtlinien verursacht werden. Lesen Sie daher die in diesem Handbuch aufgeführten Anweisungen sorg- fältig durch.
  • Seite 3: Warnhinweise

    Umfang des Leerraums der Platte, an der es angebracht werden soll, korrekt installiert werden. -Für die korrekte Funktionsweise des Geräts dürfen nur von AKO gelieferte Fühler verwendet werden. -Für eine korrekte Ablesung muss die Fühler an einem Ort ohne thermische Einflüsse und entfernt von der Temperatur, die gemessen oder gesteuert werden soll, angeordnet werden.
  • Seite 4: Einführung

    Bildschirm angezeigt oder über den geräteeigenen Drucker ausgedruckt werden (je nach Modell). 1.1.- Versionen und Referenznummern RELAIS MODELLE EINGÄNGE DRUCKER VERSORGUNG (250V, cos j=1) AKO-15740 NEIN AKO-15742 AKO-15750 NEIN Max. Alarm: 6A SPDT 100 - 240 Vac Min. Alarm: 6A SPDT 50/60 Hz ± 3 Hz AKO-15752...
  • Seite 5: Beschreibung

    Hält den gerade stattfindenden Druck an. *Alarmstatus Aktivierter Alarm Signal für den aktivierten Alarm Signal für den Alarm auf stumm/inaktiv Max. Alarm Min. Alarm Aktivierung digitaler Eingang Fühlerfehler ** Nur Modelle AKO-15742/15752/15782 (Fühler offen/quer/außerhalb des Bereichs) *** Bei einem Speicherintervall von 15 Minuten.
  • Seite 6: Betrieb

    1575H114 Ed.02 2.- Betrieb 2.1.- Datenregister Die aufgezeichneten Daten werden in Aufzeichnungsblöcken gespeichert. Jeder Aufzeichnungsblock speichert eine Zeitspanne, die mit dem Parameter „Aufzeichnungsintervall“ wie dargestellt definiert wird: Aufzeichnungsblock Anfang Ende Aufzeichnungsintervall 24 Stunden 5 min. 00:00 23:59 Aufzeichnungsintervall 1 Woche 15 min.
  • Seite 7: Anzeigemodi

    Reihenfolge Alarmstatus* Ablesung des Ablesung des Eingangs Eingangs Beschreibung Beschreibung des Eingangs des Eingangs Überblick über die Eingänge Eingangsliste (nur bei AKO-15740 und AKO-15742) Anzahl der Eingänge Beschreibung Alarmstatus* des Eingangs Sondenfehler Deaktivierter Deaktivierter Eingang Eingang Ablesung des Eingangs...
  • Seite 8: Abfrage Der Erfassten Daten

    1575H114 Ed.02 2.4.- Abfrage der erfassten Daten Ermöglicht die Anzeige und den Ausdruck der Daten, die das Gerät aufgezeichnet hat. Hierzu die SET-Taste drücken und eine der vier Optionen wählen: Wahl nach Kalender Ein Datum mit den Tasten P, O, N und Q wählen und die SET-Taste drücken. Der dem gewählten Datum entsprechende Aufzeichnungsblock wird angezeigt.
  • Seite 9: Übersicht Über Die Konfigurationsänderungen

    1575H114 Ed.02 Histogramm Mit den Tasten N und Q den Eingang ändern, der angezeigt werden soll. Zeigt die im ausgewählten Block enthaltenen Werte Max. Wert der Skala als Prozentsatz an Siehe Beispiel Min. Wert der Skala Max. Wert der Skala Anzeige für angezeigten Eingang Beispiel: 38 % der Aufzeichnungen entsprechen dem Wert 0,5 ºC Übersicht über die Konfigurationsänderungen...
  • Seite 10: Batteriebetrieb

    1575H114 Ed.02 Druck der angezeigten Daten Wenn das Registriergerät die Daten eines konkreten Datums und Eingangs anzeigt (Anzeigemodi „Grafik“, „Liste“, „Histogramm“), dann druckt das Gerät bei Drücken der Taste D die auf dem Bildschirm angezeigten Daten. Wenn das Registriergerät die Übersicht über die Konfigurationsänderungen oder das Alarmregister anzeigt, dann druckt das Gerät bei Drücken der Taste D die auf dem Bildschirm angezeigten Daten.
  • Seite 11: Installation

    1575H114 Ed.02 4.- Installation (Abb. 1) Wandmontage -Den Anschlussdeckel (D) entfernen. -Die Frontplatte (B) von dem Gehäuse (A) entfernen. Türmontage Türmontage (maximale Dicke der Platte: 3 mm) Die in der Frontplatte installierte Verbindungsstelle durch die für die Türmontage mitgelieferte Verbindungsstelle ersetzen (K).
  • Seite 12: Anschluss

    EINGANG 3 Leiter passiver 2-Leiter aktiver 2-Leiter x x x x x x x x x x x x AKO-15750/15752/15780/15782 Nur für AKO-1575x EINGANG NR. Pt1000 Beispiel zum Anschluss anderer Fühler: Pt100 DIGITALER 4-20 mA 4-20 mA 4-20 mA EINGANG...
  • Seite 13: Konnektivität

    Die Registriergeräte CAMRegis sind mit einem RS485-Datenport (MODBUS) ausgestattet, über den die Daten mithilfe eines PCs mit der Software SOFTRegis, AKONet oder eines Servers AKO-5011 fernverwaltet werden können. eines PCs mit der Software SOFTRegis, AKONet oder eines Servers AKO-5011 fernverwaltet werden können.
  • Seite 14: Konfiguration

    1575H114 Ed.02 5.- Konfiguration Für den Zugriff auf das Einstellungsmenü die Taste SET 5 Sekunden lang gedrückt halten. Wurden die Zugriffsberechtigungen aktiviert, muss einer der 5 verfügbaren Benutzer ausgewählt und das zugehörige Passwort eingegeben werden. 5.1- Sprache Definiert die Sprache der Schreibermenüs. Ermöglicht die Änderung der Sprache in den Menüs und allgemein allen Texten, die auf dem Bildschirm angezeigt werden.
  • Seite 15: Konfiguration Der Eingänge

    SET gedrückt werden. Deaktiviert: Es ist kein Element angeschlossen. NTC: Es ist ein NTC-Fühler angeschlossen. Pt100: Es ist ein PT100-Fühler angeschlossen (nur AKO-1575x und AKO-1578x) Pt1000: Es ist ein Pt1000-Fühler angeschlossen. 4-20mA: Es ist ein 4-zu-20-mA-Konverter angeschlossen. DI-NO: Digitaleingang, Schließer.
  • Seite 16: Alarmverzögerung

    1575H114 Ed.02 Beschreibung: Damit kann über den integrierten Texteditor zur Beschreibung des Eingangs ein Name von bis zu 10 Zeichen Länge eingegeben werden (Kamera 1, Obst, ext. Fühler usw.) Anzeigeeinheiten. (nur bei 4-20 mA) Die anzuzeigenden Einheiten werden über den integrierten Texteditor festgelegt. Kalibrierung Damit können mögliche Ablesefehler des Fühlers berichtigt werden.
  • Seite 17: Parametertabelle

    999.9 Niveau Alarm Min. -999.9 -999.9 999.9 Alarmverzögerung min. Alarmausgang Kein Ausgang Nur akustisch K. Ausgang Nur Relais Akustisch und Relais * Nur AKO-1575x und AKO-1578x. Bei Änderung eines dieser Parameter wird der Aufzeichnungsblock geschlossen und ein neuer wird gestartet.
  • Seite 18: Technische Merkmale

    Pt100 (AKO-1558xxx / AKO-1559x) ........
  • Seite 19 1575H114 Ed.02...
  • Seite 20 AKO ELECTROMECÁNICA, S.A.L. Av. Roquetes, 30-38 | 08812 Sant Pere de Ribes | Barcelona | España Tel. (34) 938 142 700 | Fax (34) 938 934 054 | e-mail: ako@ako.com | www.ako.com Geringfügige Änderungen der Materialien gegenüber den Beschreibungen in den technischen Datenblättern vorbehalten.Aktualisierte . Informationen finden Sie auf unserer Website.
