Tylo Prime+ 1814 Benutzerhandbuch Seite 6

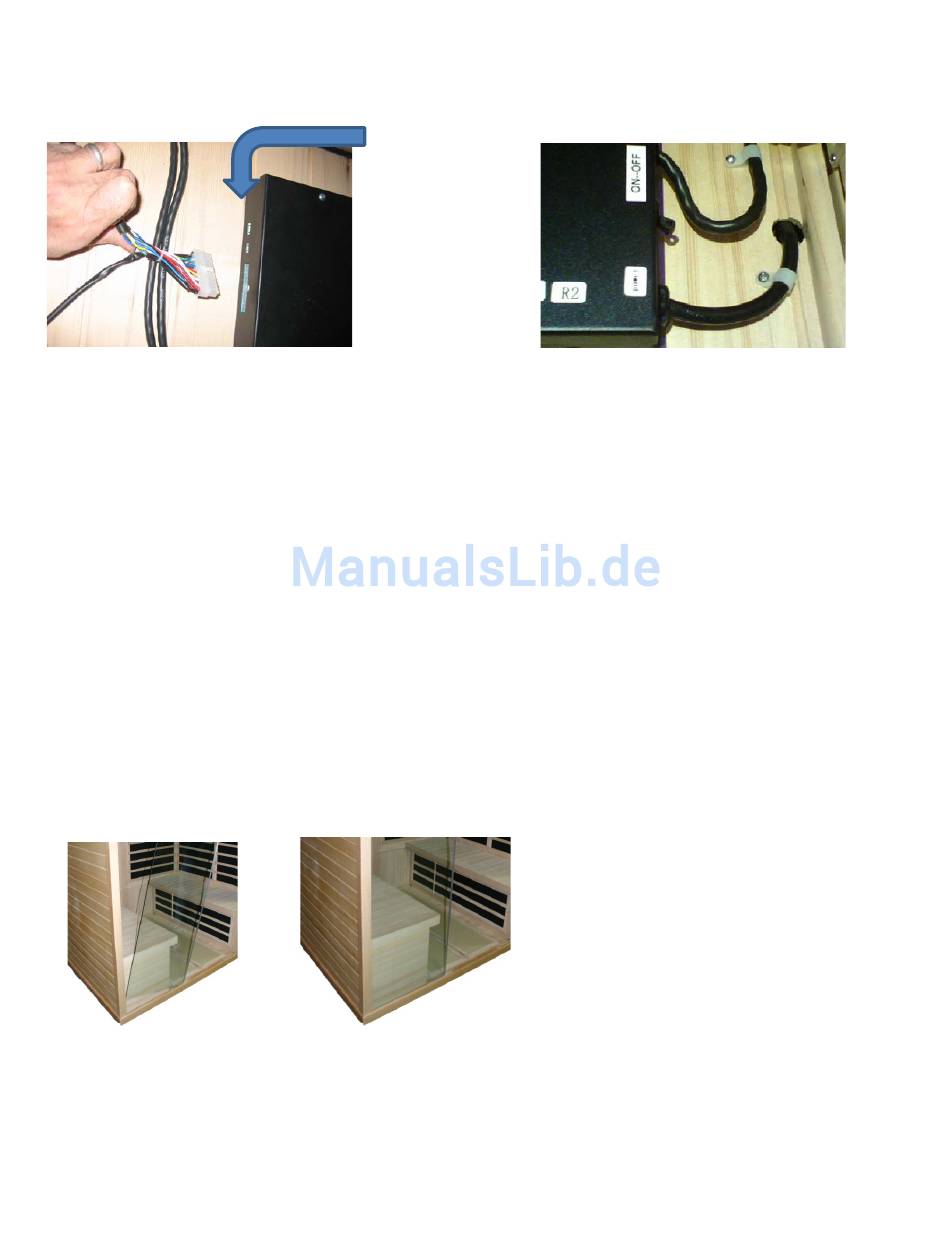

Schwarzer Hauptverteilerkasten: (2) Anschlüsse
Lokalisieren Sie den schwarzen Hauptverteilerkasten, der im Innenboden der Wärmekabine gesichert ist.
#1 Stecken Sie den 24-poligen, mehrfarbigen Kabelstecker in die linke Seite des Hauptverteilerkastens
#2 Auf der rechten Seite des Hauptverteilerkastens befindet sich der EIN-AUS-Schalter (ON-OFF).
Stellen Sie den Schalter wie oben gezeigt auf die EIN (ON-)Position.
#3 Lautsprecher Input & Output anschließen.
Anmerkung – Stecken Sie das 230 Volt Wechselstromkabel NOCH NICHT in die Steckdose!
Bank:
• Schieben Sie den Banksitz an der rechten und linken Wand hinunter.
• Kippen Sie die Bank wie unten gezeigt gegen die Rückwand.
• Schließen Sie die elektrische S-1 Verteilerdose an den S-1 Verteilerkasten an.
• Sichern Sie die Abdeckung des S-1Verteilerkastens mit 2 Phillips Schrauben.
• Schließen Sie an jeder Bank den Niedervolt-LED-Anschluss an.
Legen Sie die Bank hin und schieben sie an die richtige Stelle.
•
Vordere Wand:
• Stecken Sie das linke vordere Glaselement in den vorgesehenen Schlitz
(Anm.: Dichtungsscheibe sollte mittig und an der Innenseite des Raums sein.)
• Zwei Erwachsene werden benötigt, um das rechte feststehende Element in den rechten vorderen
Schlitz zu schieben.
• Die Person, die die Tür festhält, wird helfen müssen, das Element in Boden und Seitenwand
einzupassen.
Siehe Pkt. #3-
Input/Output
Seite 6
