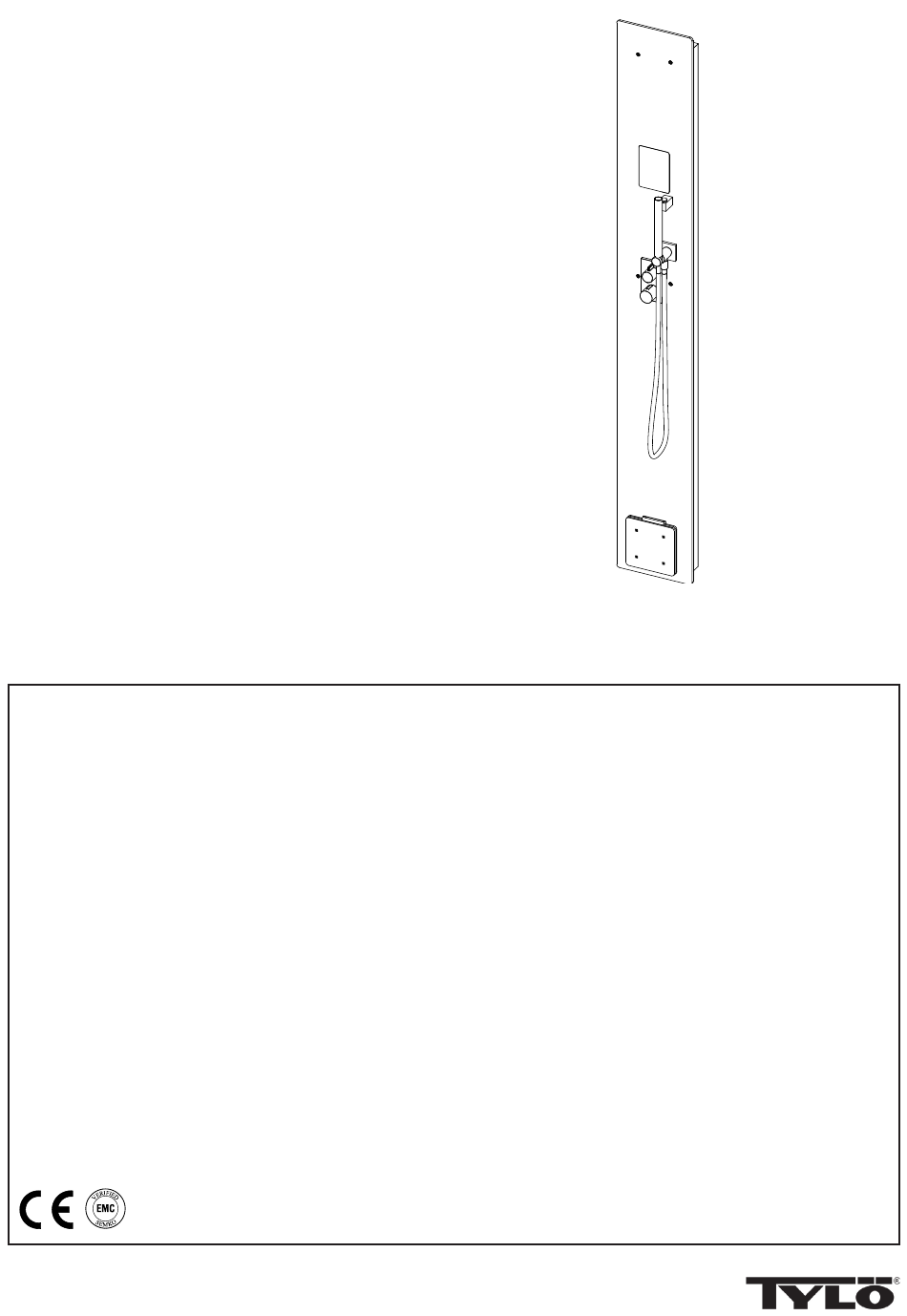

- Seite 2 Monteringsanvisning..........Svenska sid 1 Läs igenom hela anvisningen noggrant. För att anläggningen alltid skall fungera perfekt, måste våra instruktioner efterföljas i alla avse- enden. Efter installationen överlämnas denna anvisning till den person som skall sköta anläggningen. Installation Guide............English page 9 Carefully read through the whole user guide.

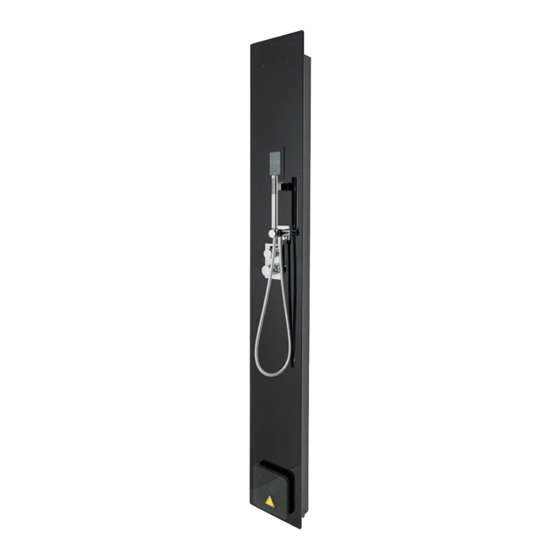

- Seite 19 DEUTSCH - INHALT Wichtige Informationen ....................18 Vor dem Installieren der Dampfsäule Stella ............18 Dampfsäulenteile ....................18 Installation der Säule ....................18 Bitte diese Anleitung aufbewahren! Bei Problemen wenden Sie sich bitte an den Händler, bei dem Sie das Produkt erworben haben. © Diese Veröffentlichung darf ohne die vorherige schriftliche Genehmi- gung von Tylö...
-
Seite 20: Installation Der Säule
Wichtige Informationen Installation der Säule Vor dem Installieren der Dampfsäule Stella Vor dem Installieren der Dampfsäule die Installationsanleitung und Benutzeranleitung sorgfältig durchlesen. Dampfsäulenteile Sicherstellen, dass die Lieferung komplett ist und folgende Teile enthält: 4500 1221 4500 7975 4500 7918 0300 1624... - Seite 21 Abb. 4 Die Versorgung mit Warmwasser und Kaltwasser anschließen. Blaue Markierung = Kaltwasser. Rote Markierung = Warmwasser. Den linken Anschluss leicht nach rechts abwinkeln. Auch die Fiberdichtungen montieren. Abbildung 3 Die Säule an die Halterung montieren. Den Gummiknopf umsichtig behandeln. Sicherstellen, dass er seine unterste Position erreicht. Den Kunststoffschutz unten entfernen.
- Seite 22 Abbildung 6 Die Säule anschließen. Siehe den Abschnitt Elektroinstallation. Die Arbeiten müssen von einem zugelassenen Elektrotechniker durchgeführt werden. Abbildung 8 Die Frontscheibe rechts in Säulennähe platzieren. Die Scheibe umsichtig behandeln. Gegebenenfalls zum Schutz auf dem Boden Pappe auslegen. 1. Die Steuertafel anschließen. 2.
- Seite 23 Abbildung 10 Abbildung 9 Die Frontscheibe in der Mitte (1) bis zum Einrasten andrücken. Die Frontscheibe von unten anheben. Um Wegrutschen der Dabei das Unterteil mit dem Fuß sichern. Die untere Scheibe zu verhindern, diese an der Unterkante umsichtig mit Abdeckscheibe (ohne Gummi) (2) festschrauben.
- Seite 24 Abbildung 11 Die untere Abdeckscheibe mit dem Gummi anschrauben. Sich- erstellen, dass die Kante und die Kante der Innenhülse bündig stehen. Die schwarzen Kunststoffrohre einsetzen. Abbildung 13 Die Mischtafel verriegeln. Zum Einstellen der Wassertemperatur im Benutzerhandbuch den Abschnitt Service zu Rate ziehen. Abbildung 12 Die Mischtafel in Position drücken und im Winkel anstellen.
- Seite 25 Abbildung 17 1. Die Abdeckscheibe so anschrauben, dass sie bündig zur Scheibe steht. 2. Die Dampfdüse einsetzen Abbildung 15 Das Thermostatrad verriegeln und die Abdeckung in Einbaulage drücken. Abbildung 18 Die vier Schrauben anziehen und den Dufthalter und die Dampf- verteilungsplatte vollständig einsetzen.
- Seite 26 Abb. 19 Die äußere Hülse abschrauben, auf das Rohr schieben, das Rohr mit Dichtung festschrauben. Abb. 20 Die äußere Hülse zurückschrauben und die Handbrause einschrauben. Den Strom einschalten und die Anweisungen für die Elite Steuer- tafel befolgen.
