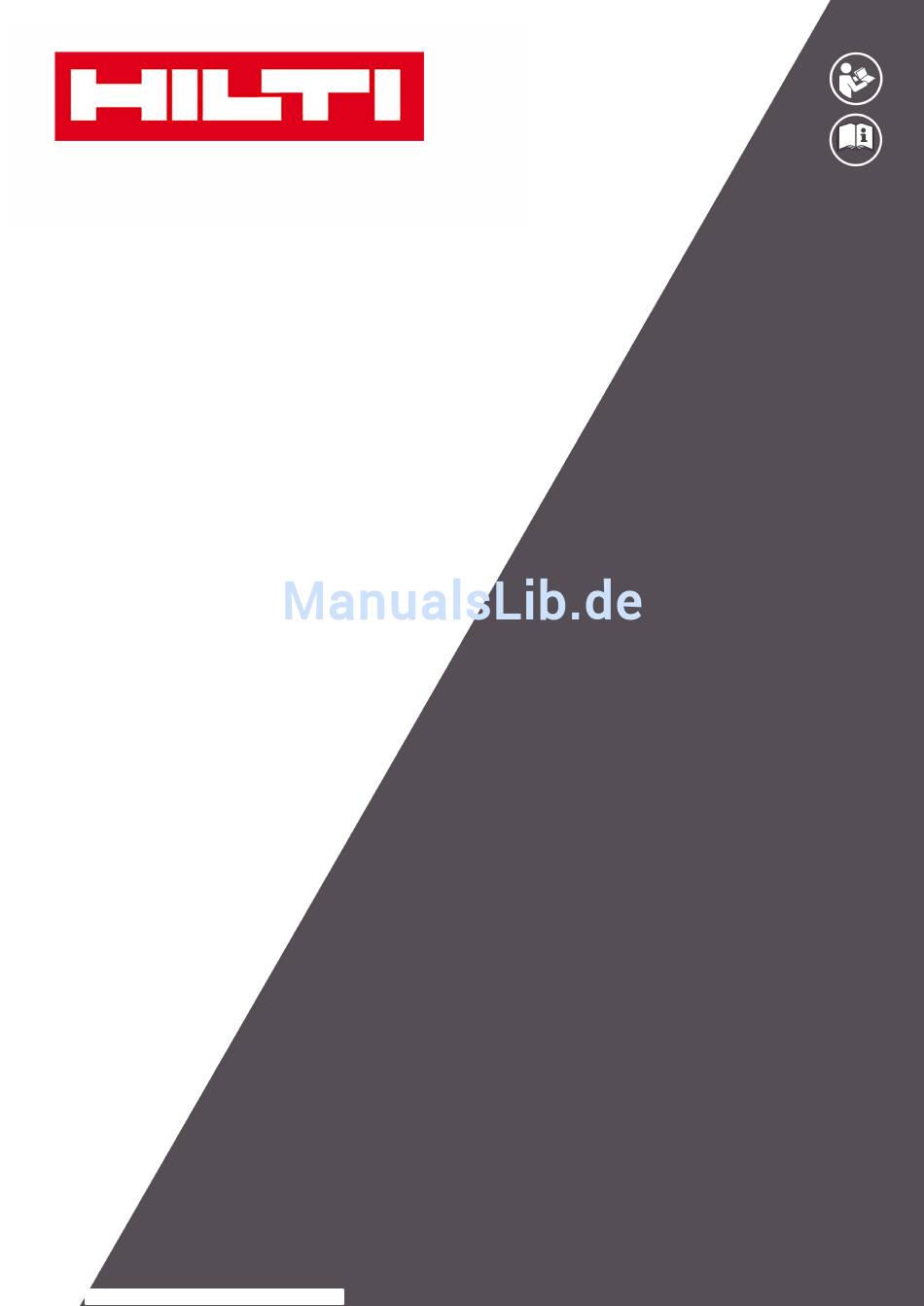

- Seite 1 POS 150/180 Deutsch Printed: 08.05.2018 | Doc-Nr: PUB / 5153828 / 000 / 04...
- Seite 2 Printed: 08.05.2018 | Doc-Nr: PUB / 5153828 / 000 / 04...
-
Seite 3: Angaben Zur Dokumentation
Angaben zur Dokumentation Zu dieser Dokumentation • Lesen Sie vor Inbetriebnahme diese Dokumentation durch. Dies ist Voraussetzung für sicheres Arbeiten und störungsfreie Handhabung. • Beachten Sie die Sicherheits- und Warnhinweise in dieser Dokumentation und auf dem Produkt. • Bewahren Sie die Bedienungsanleitung immer am Produkt auf und geben Sie es nur mit dieser Anleitung an andere Personen weiter. -
Seite 4: Produktinformationen
Wir erklären in alleiniger Verantwortung, dass das hier beschriebene Produkt mit den geltenden Richtlinien und Normen übereinstimmt. Ein Abbild der Konformitätserklärung finden Sie am Ende dieser Dokumentation. Die Technischen Dokumentationen sind hier hinterlegt: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sicherheit Allgemeine Sicherheitshinweise Messwerkzeuge WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. - Seite 5 ▶ Wenn der Akku zu heiß zum Anfassen ist, kann er defekt sein. Stellen Sie das Produkt an einen nicht brennbaren Ort mit ausreichender Entfernung zu brennbaren Materialien, wo er beobachtet werden kann und lassen Sie ihn abkühlen. Kontaktieren Sie in diesem Fall immer ihren Hilti Service. Sicherheitshinweise Tachymeter ▶...
- Seite 6 ▶ Halten Sie die angegebenen Betriebs- und Lagertemperaturen ein. Elektromagnetische Verträglichkeit Obwohl das Gerät die strengen Anforderungen der einschlägigen Richtlinien erfüllt, kann Hilti die Möglichkeit nicht ausschliessen, dass das Gerät durch starke Strahlung gestört wird, was zu einer Fehloperation führen kann. In diesem Fall oder anderen Unsicherheiten müssen Kontrollmessungen durchgeführt werden.
-
Seite 7: Tachymeter-Frontseite
Beschreibung Tachymeter-Frontseite Tragegriff Fernrohr mit Distanzmesser Fokussierschraube Objektiv Vertikaltrieb Einweishilfe § Horizontal- bzw. Seitentrieb Bedientastatur Dreifußverriegelung Anzeige & Diopter Deutsch Printed: 08.05.2018 | Doc-Nr: PUB / 5153828 / 000 / 04... - Seite 8 Tachymeter-Rückseite Funkantenne Okular ∙ ¡ Batteriefachverriegelung Dreifussschraube Batteriefach Laserlot £ Dosenlibelle POC 100 Legende Anzeige USB-Buchse (Master) Tastatur USB-Buchse (Slave) & Ladebuchse Deutsch Printed: 08.05.2018 | Doc-Nr: PUB / 5153828 / 000 / 04...
- Seite 9 POC 200 Legende Touchscreen Richtungstaste und OK LED-Anzeige 4 Funktionstatsen Mikrofon Lautsprecher Öse für Diebstahlschutz Bildschirmsperre § Helligkeitssensor Ein-/Ausschalter & Anschlussseite des POC 200 HDMI-Anschluss Aufnahme für Docking-Station £ Headset-Anschluss USB-Anschluss ∙ Docking-Anschluss Anschluss für Stromversorgung ¡ Deutsch Printed: 08.05.2018 | Doc-Nr: PUB / 5153828 / 000 / 04...
-
Seite 10: Technische Daten
Manipulationen oder Veränderungen am Gerät sind nicht erlaubt. Gerätebschreibung Mit dem Hilti POS 150/180 Tachymeter lassen sich Objekte als dynamische Position im Raum bestimmen. Das Gerät besitzt einen Horizontal- und einen Vertikalkreis mit digitaler Kreiseinteilung, zwei elektronische Libellen (Kompensator), einen im Fernrohr eingebauten koaxialen Electronic Distance Meter (EDM) sowie einen Rechenprozessor für Berechnungen und Datenspeicherung. - Seite 11 Arbeitsbereich grob ± 3° Genauigkeit 0,5" Empfindlichkeit Dreifuß Dosenlibelle ± 8' / 2 mm Winkelmessung POS 150 Genauigkeit (DIN 18723) 5" POS 180 Genauigkeit (DIN 18723) 3" Laser-Distanzmessung / Laserpointer (POS 150/180) Wellenlänge 660 nm (0,0000260 in) Laserklasse Strahldivergenz 0,27 mrad Maximale Ausgangsleistung <...
- Seite 12 Motorisierung (POS 150/180) Drehgeschwindigkeit max. 90 °/s Wechsel Fernrohrlage Drehung 180° (typisch) 3,5 s Drahtlose Kommunikation (zwischen POS 150/180 und POC 100/POC 200) Frequenzbereich 2.400 MHz … 2.483,5 MHz Maximal abgestrahlte Sendeleistung 19,3 dBm Reichweite 300 m … 800 m (984 ft …...
- Seite 13 4.15 Stativgewinde Dreifußgewinde 5/8" 4.16 Temperatur (POS 150/180, POC 100) Betriebstemperatur −20 ℃ … 50 ℃ (−4 ℉ … 122 ℉) Lagertemperatur −30 ℃ … 70 ℃ (−22 ℉ … 158 ℉) 4.17 Temperatur (POC 200) Betriebstemperatur −30 ℃ … 60 ℃...
- Seite 14 POS 150/180 POC 100 POC 200 Betriebstemperatur −20 ℃ … 40 ℃ −20 ℃ … 40 ℃ −20 ℃ … 40 ℃ (−4 ℉ … 104 ℉) (−4 ℉ … 104 ℉) (−4 ℉ … 104 ℉) Lagertemperatur −30 ℃ … 70 ℃...
-
Seite 15: Erste Schritte
Erste Schritte Bedienelemente und Anzeigen 5.1.1 Bedienfeld am Tachymeter Das Bedienfeld besteht aus einer 5-zeiligen Anzeige mit 4 Tasten. Mit dieser Bedieneinheit werden Grundeinstellungen am Tachymeter vorgenommen. Funktionstasten am Tachymeter → Seite 13 Funktionstasten am Tachymeter Gerät ein- bzw. ausschalten Laserlot ein / aus Fokusverschiebung nach unten, rollierend Bestätigung der Anzeigeauswahl. - Seite 16 Das Bedienfeld am Controller besteht aus insgesamt 7 mit Symbolen bedruckten Knöpfen und einem berührungsempfindlichen Bildschirm (Touchscreen) für die interaktive Bedienung. Funktionstasten am Controller → Seite 14 Funktionstasten am Controller Gerät ein- bzw. ausschalten Hintergrundbeleuchtung ein- bzw. ausschalten FNC-Menü für unterstützende Einstellungen aufrufen Alle aktiven Funktionen abbrechen bzw.
- Seite 17 Statusanzeige → Seite 15 Statusanzeige Compensator Ein / Aus Aktives Ziel Einstellung inklusive Status Laserpointer und Laserlot Ladestand der Batterie: 0 - 100 % 5.1.9 Weiterführende Informationen POS 150 (http://qr.hilti.com/r51292) Deutsch Printed: 08.05.2018 | Doc-Nr: PUB / 5153828 / 000 / 04...
-
Seite 18: Kalibrieren Und Justieren
Sie sich bitte an den Geräteservice bzw. Reparaturservice von Hilti, da dieser Fehler mechanisch korrigiert werden muss. Da mit dem Hilti Tachymeter System in den Applikationen primär in einer Lage gemessen wird, ist es ratsam, in regelmässigen Abständen eine Kalibrierung im Feld oder auf der Baustelle durchzuführen. Dies gilt insbesondere, wenn häufiger steilere Visuren durchgeführt werden. -
Seite 19: Hilfe Bei Störung
Nach einer ausserordentlichen Gerätebeanspruchung, vor wichtigen Arbeiten, jedoch mindestens jährlich eine Hilti Messtechnik Service Prüfung durchführen lassen. Die Prüfung durch den Hilti Messtechnik Service entbindet den Nutzer nicht von der Überprüfung des Messwerkzeuges vor und während der Nutzung. Hilfe bei Störung Tachymeter/Controller ist nicht funktionsfähig... -
Seite 20: Herstellergewährleistung
Umwelt verschmutzen. Hilti Produkte sind zu einem hohen Anteil aus wiederverwertbaren Materialien hergestellt. Voraussetzung für eine Wiederverwertung ist eine sachgemäße Stofftrennung. In vielen Ländern nimmt Hilti Ihr Altgerät zur Verwertung zurück. Fragen Sie den Hilti Kundenservice oder Ihren Verkaufsberater. - Seite 21 Printed: 08.05.2018 | Doc-Nr: PUB / 5153828 / 000 / 04...
- Seite 22 Printed: 08.05.2018 | Doc-Nr: PUB / 5153828 / 000 / 04...
- Seite 23 Printed: 08.05.2018 | Doc-Nr: PUB / 5153828 / 000 / 04...
- Seite 24 Hilti = registered trademark of Hilti Corp., Schaan 20180411 Printed: 08.05.2018 | Doc-Nr: PUB / 5153828 / 000 / 04...
