FR

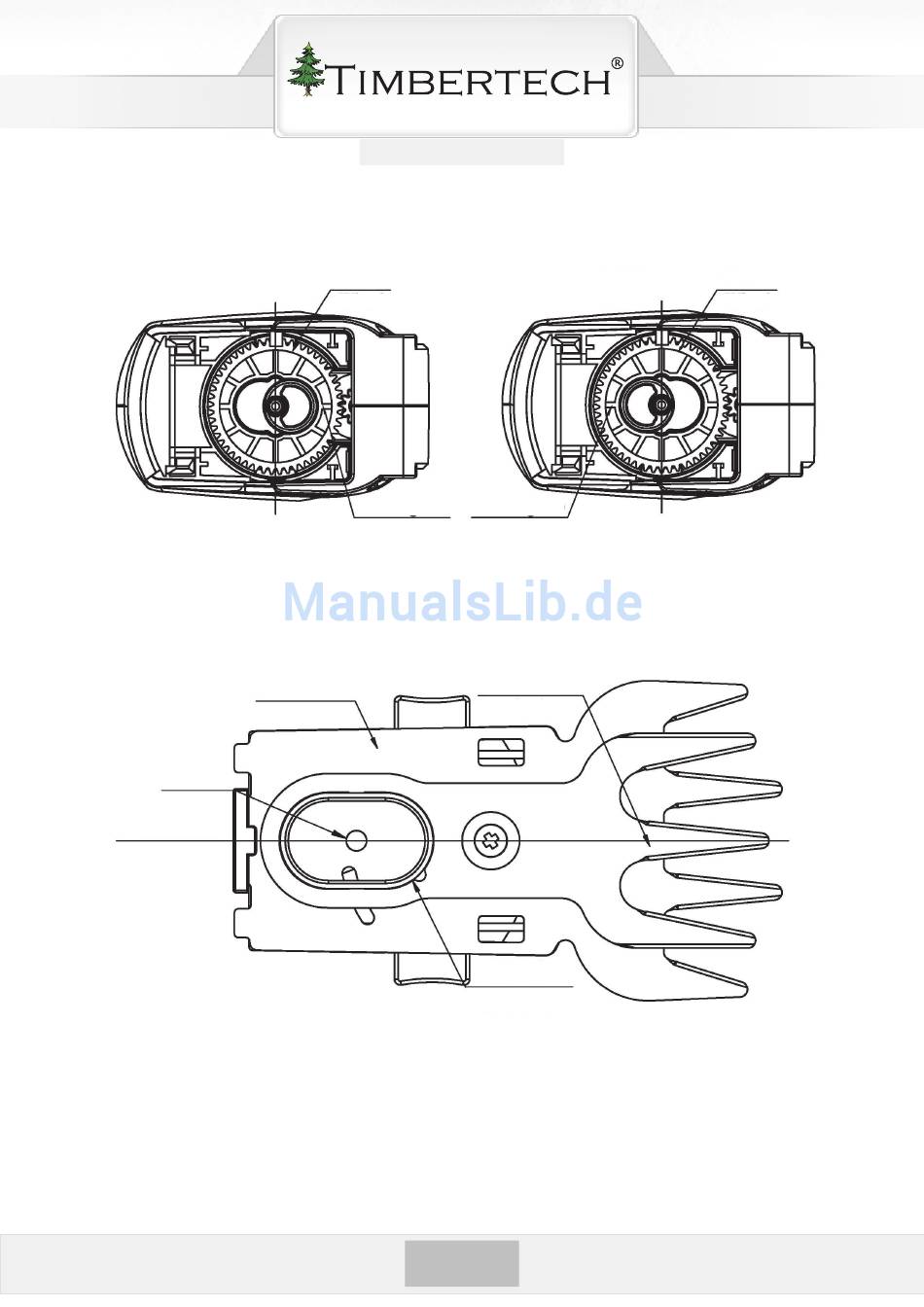

Roue d´engrenage Roue d´engrenage
Barre pivotante de marquage
Ligne centrale
Ligne centrale
Tournez la roue d´engrenage jusqu´à ce que la ligne centrale de la barre pivotante de marquage se
trouve exactement à gauche de la roue d´engrenage (comme représenté sur le schéma ci-dessus).
élément de
Élément de
coupe supérieur
coupe inférieur
Orifice
Ligne centrale
Bague métallique
Tournez l´élément de coupe supérieur de manière à ce que la ligne centrale de la bague métallique
se trouve exactement au milieu de l´orifice (comme représenté sur le schéma ci-dessus)
Placez le bord supérieur de l´élément de coupe dans les deux orifices de blocage de l´appareil
principal. Puis appuyez les deux broches de verrouillage dans les orifices de blocage de l´élément
de coupe. Assurez-vous que la came de l´engrenage s´enclenche dans la bague métallique.
