Timbertech RSSR01 Original Bedienungsanleitung Seite 17

DE
i s

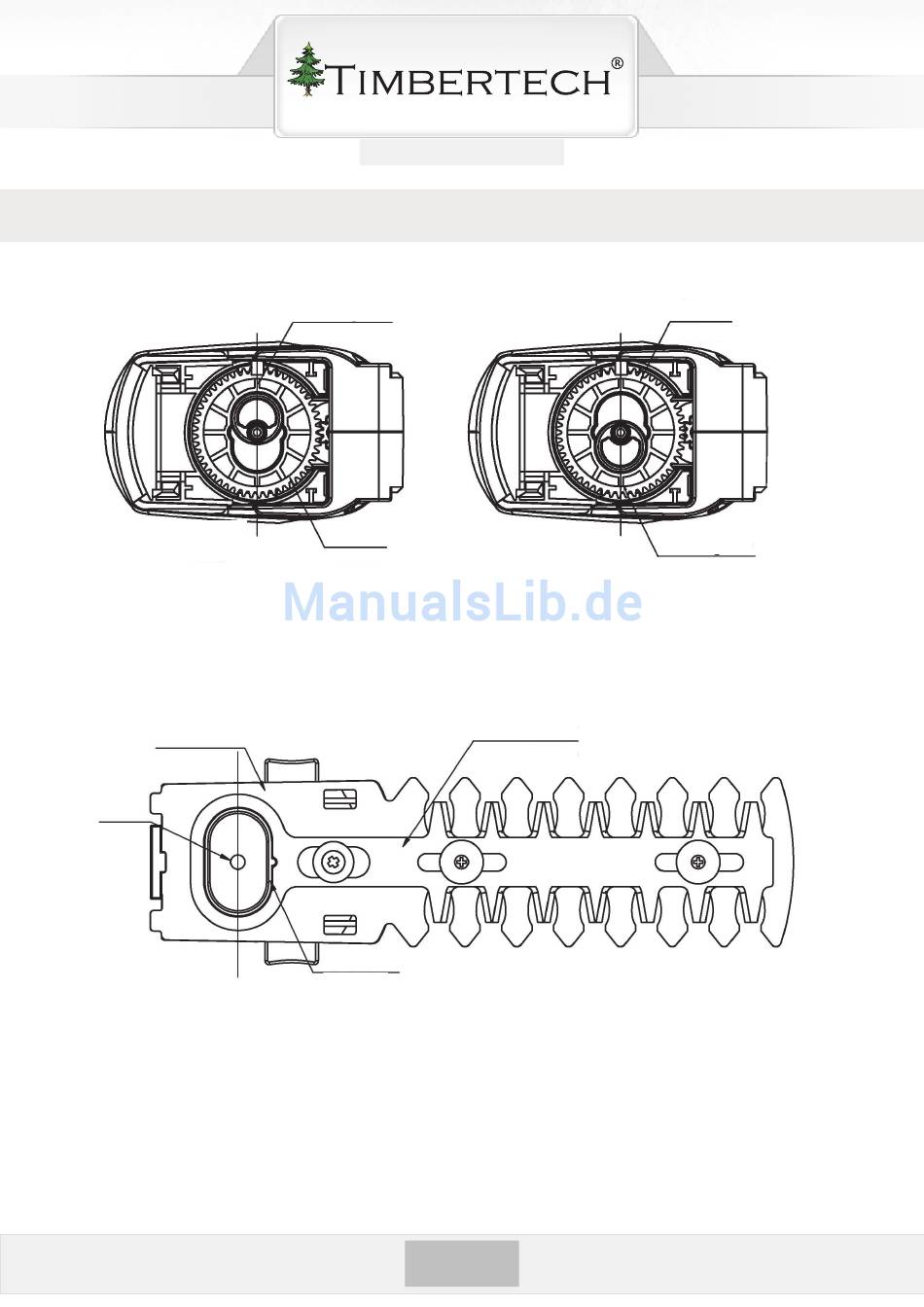

nstAllAtiOn deR chneidelemente
Getrieberad
Getrieberad
Markierungsdrehschiene
Markierungsdrehschiene
Mittlere Mittlere
Linie Linie
Drehen Sie das Getrieberad so, dass die mittlere Linie der Markierungsdrehschiene auf dem
Getrieberad exakt oben oder unten positioniert ist. (so wie in der oberen Abbildung gezeigt)
Oberes Schneideelement
Unteres Schneideelement
Loch
Metallring
Mittlere Linie
Bewegen Sie das untere Schneidelement des Schneidewerkzeuges so, dass die mittlere
Linie des Metallrings in der Mitte des Loches platziert ausgerichtet ist. (wie in der
oberen Abbildung gezeigt)
Stecken Sie die Unterkante des Schneidelementes in die zwei Arretierungslöcher im
Hauptgerät. Dann drücken Sie die zwei Verriegelungspins in die Arretierungslöcher
des Schneidelementes.Vergewissern Sie sich, dass der Nocken des Getriebes in den
Metallring einrastet.
17
