Ligne centrale

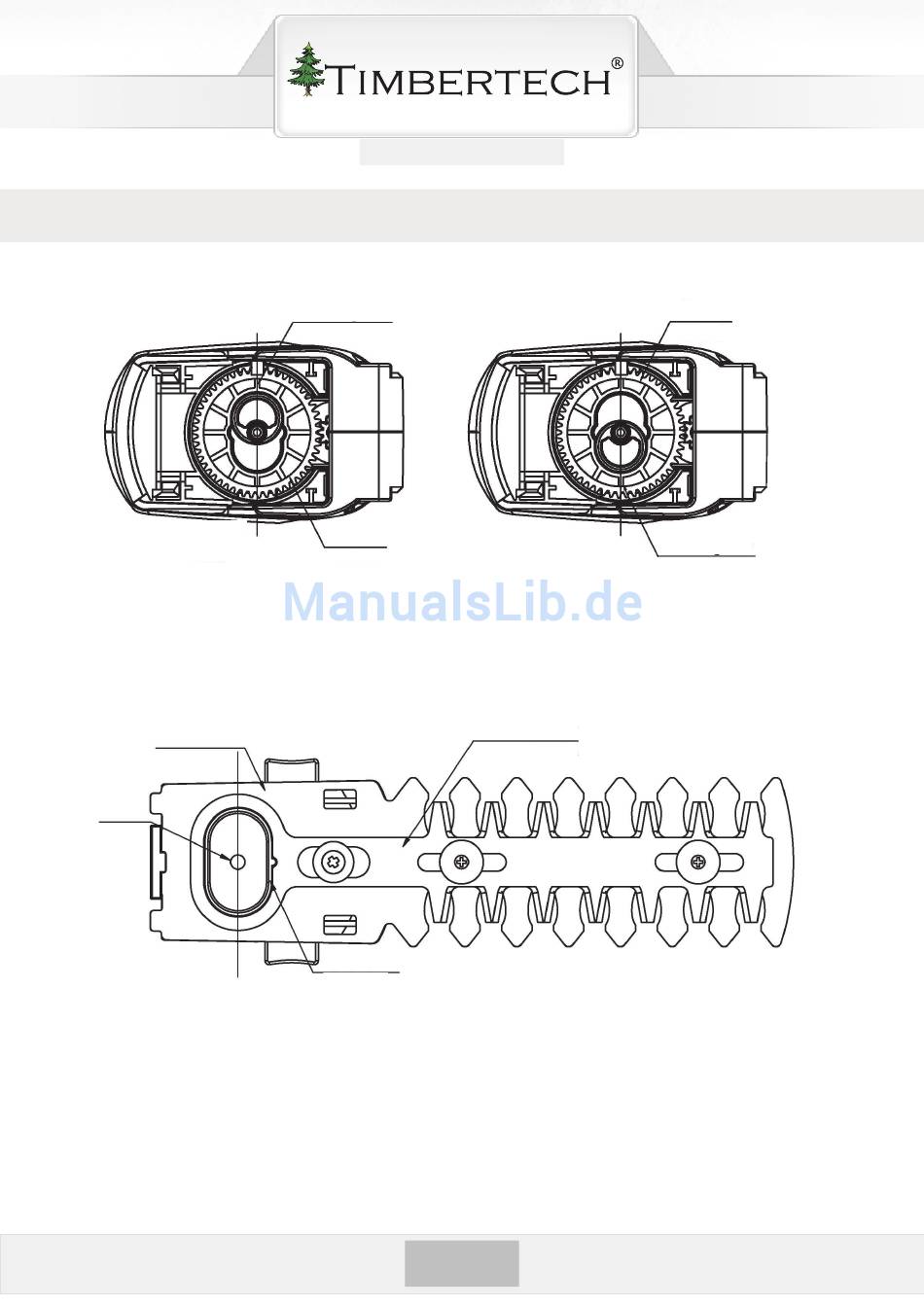

Tournez la roue d´engrenage de façon à ce que la ligne centrale de la barre pivotante de marquage
soit exactement au-dessus ou bien en-dessous de la rouge d´engrenage (comme cela est représenté
dans le schéma ci-dessus).
Élément de
coupe inférieur
Loch
Ligne centrale
Bougez l´élément de coupe inférieur de l´outil de coupe de manière à ce que la ligne centrale de
la bague métallique soit placée au milieu de l´orifice (comme cela est représenté dans le schéma
ci-dessus).
Placez le bord inférieur de l´élément de coupe dans les deux orifices de blocage de l´appareil
principal. Puis appuyez les deux broches de verrouillage dans les orifices de blocage de l´élément
de coupe. Assurez-vous que la came de l´engrenage s´enclenche dans la bague métallique.
FR
p l'O
lAceR util
Roue d´engrenage
Barre pivotante de marquage
Bague métallique
36
d c
e Oupe
Ligne centrale
élément de
coupe supérieur
Roue d´engrenage
Barre pivotante de marquage
