AMPROBE
ACD-6 Pro & TRMS Pro

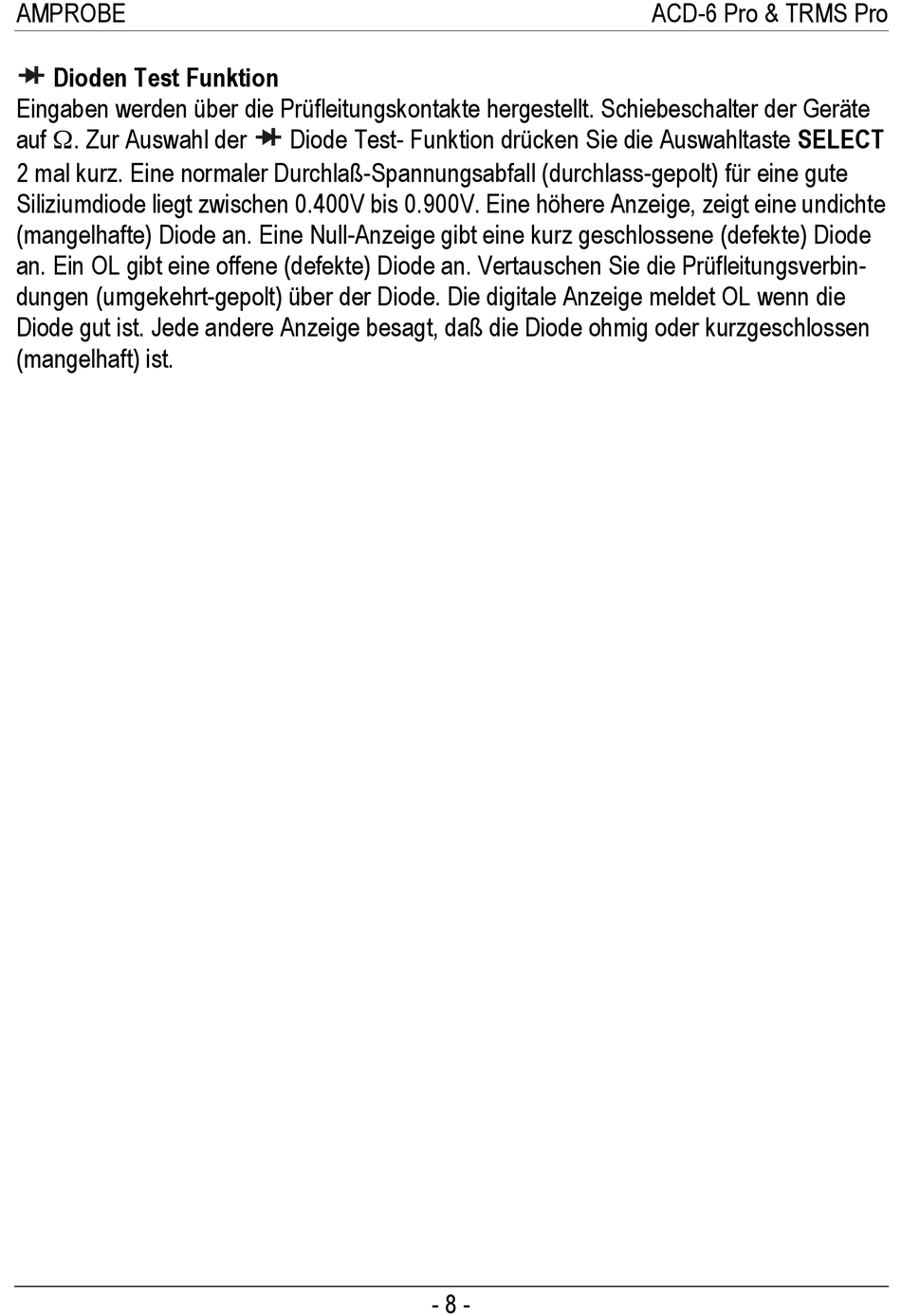

Dioden Test Funktion
Eingaben werden über die Prüfleitungskontakte hergestellt. Schiebeschalter der Geräte
auf !. Zur Auswahl der
Diode Test- Funktion drücken Sie die Auswahltaste SELECT
2 mal kurz. Eine normaler Durchlaß-Spannungsabfall (durchlass-gepolt) für eine gute
Siliziumdiode liegt zwischen 0.400V bis 0.900V. Eine höhere Anzeige, zeigt eine undichte
(mangelhafte) Diode an. Eine Null-Anzeige gibt eine kurz geschlossene (defekte) Diode
an. Ein OL gibt eine offene (defekte) Diode an. Vertauschen Sie die Prüfleitungsverbin-
dungen (umgekehrt-gepolt) über der Diode. Die digitale Anzeige meldet OL wenn die
Diode gut ist. Jede andere Anzeige besagt, daß die Diode ohmig oder kurzgeschlossen
(mangelhaft) ist.
- 8 -
