E D I E N U N G S A N LE ITU N G

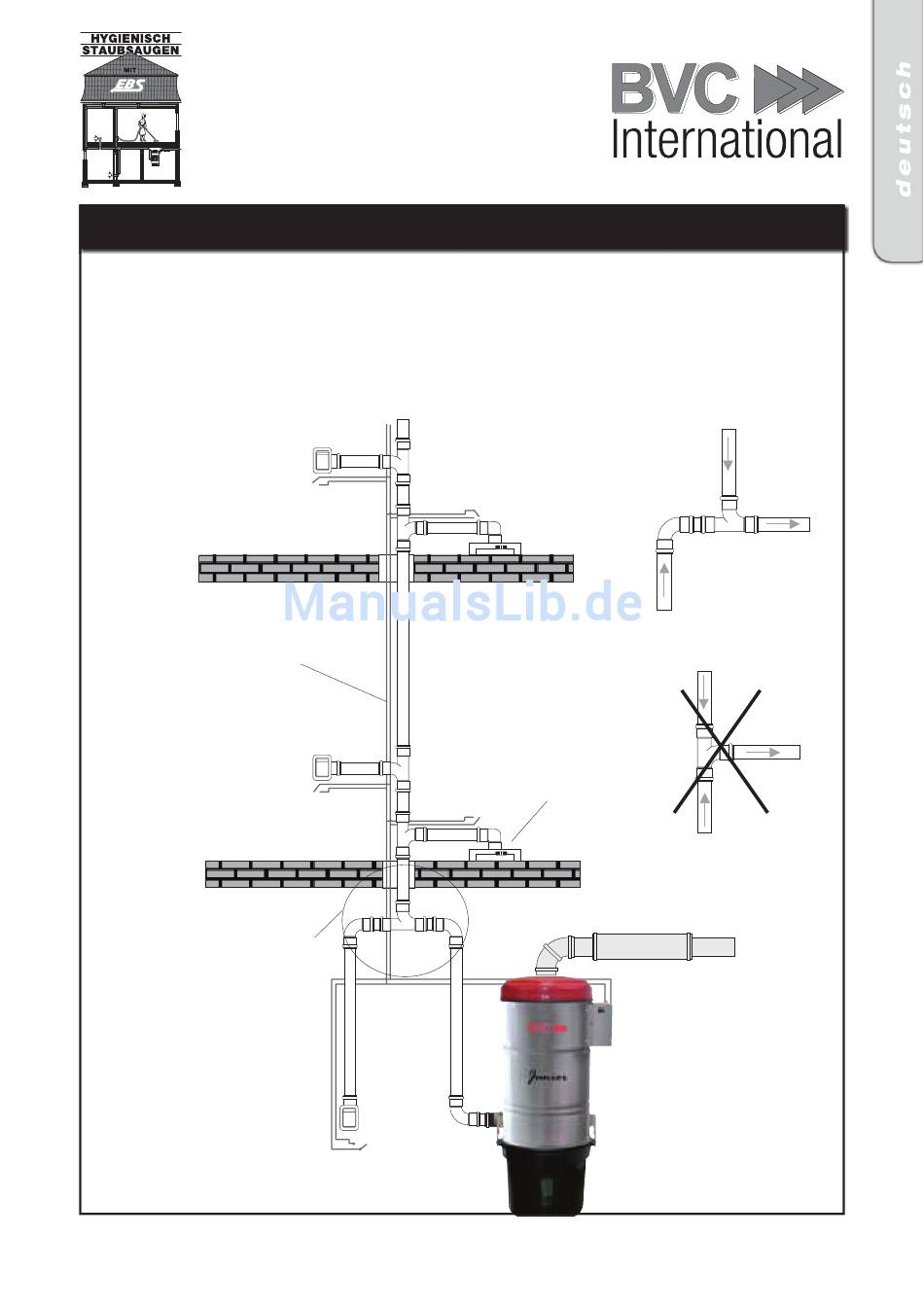

Niedervoltkabel – Anschlussschema
Die 24 Volt Steuerleitungen zu den einzelnen Saugdosen sollen in Reihe geschaltet werden. Das Durchschleifen von
der ersten bis zur letzten Saugdose benötigt weniger Steuerkabel. Es ist ebenfalls möglich, jede Saugdose mit einem
separaten Kabel anzuschließen und diese am Zentralstaubsauger zusammen zu fassen. Ein von der Saugleitung ge-
trenntes Verlegen der Steuerleitung (z. B. in einem Kabelkanal) mit anderen 230 Volt oder Starkstromleitungen kann
zu Fehlfunktionen der Staubsauganlage führen.
Das Sicherheitsrohrknie
muss hinter jeder Saugdose
installiert werden
24 Volt Steuerleitung
Fall- und Steigleitungen
dürfen nicht in Flucht
sondern müssen ver-
setzt installiert werden.
Kehrfix
11
zum Staub-
sauger
richtig
zum Staub-
sauger
falsch
© 2011 BVC/EBS, Schweinfurt
