E D I E N U N G S A N LE ITU N G

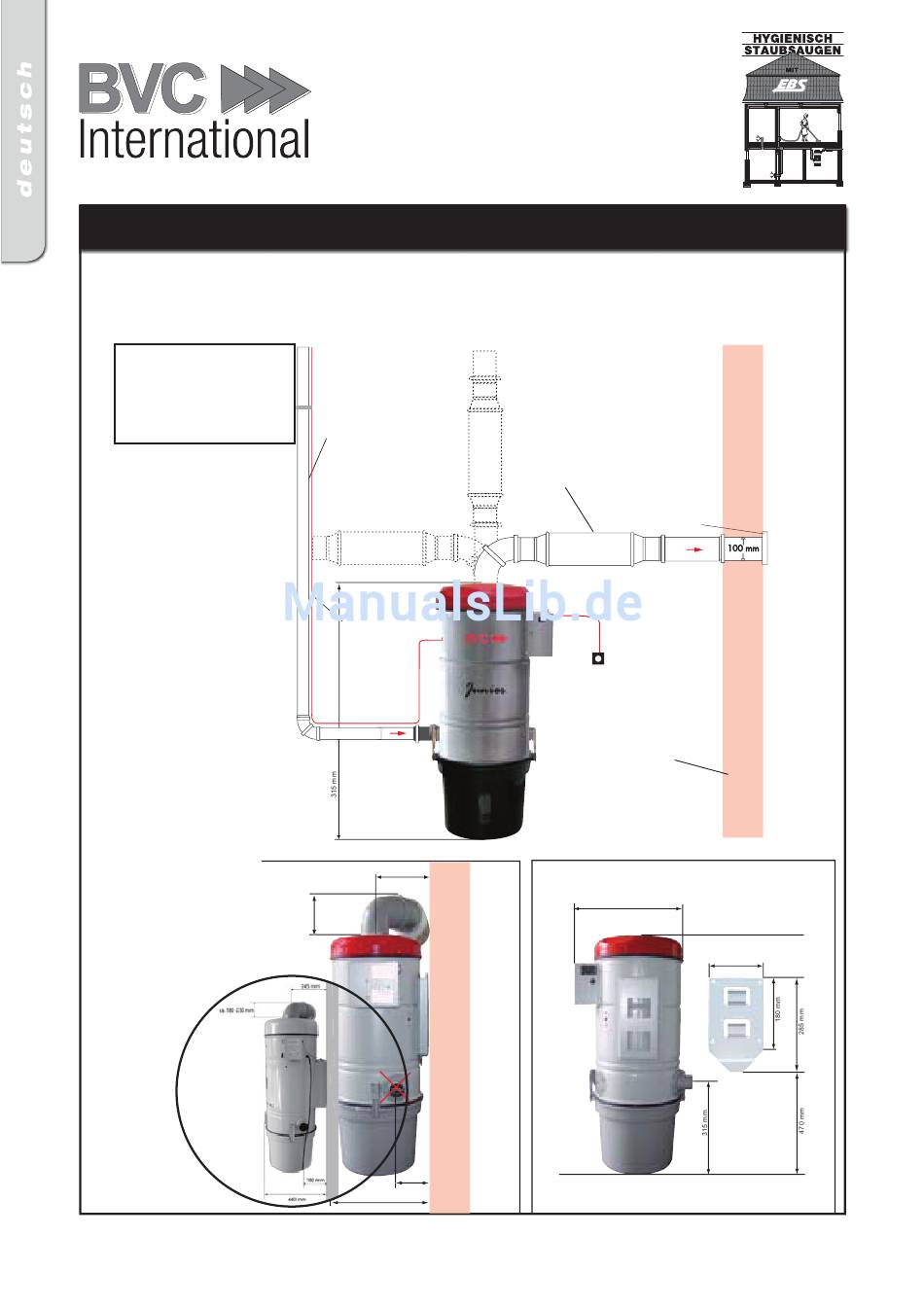

Installation des BVC-Abluftschalldämpfers
Beachten Sie bitte, dass kein
Wasser in die Rohrleitung des
Abluft-Auslasses an der Außen-
wand gelangen kann.
Dies kann elektrische Schläge
(evtl. mit Todesfolge) verursachen.
© 2011 BVC/EBS, Schweinfurt
Saugleitung
Für Abluftleitung 100 mm HT-
Rohr verwenden
24 Volt Steuerlei-
tung
170 mm
ca. 180-230 mm
105 mm
330 mm
Schalldämpfer
Art.-Nr. 4505
220 - 240 Volt
410 mm
Montageplatte
10
Abluftgitter
Art.-Nr. 4501
Außenwand
180 mm
