1.10 Anschlüsse

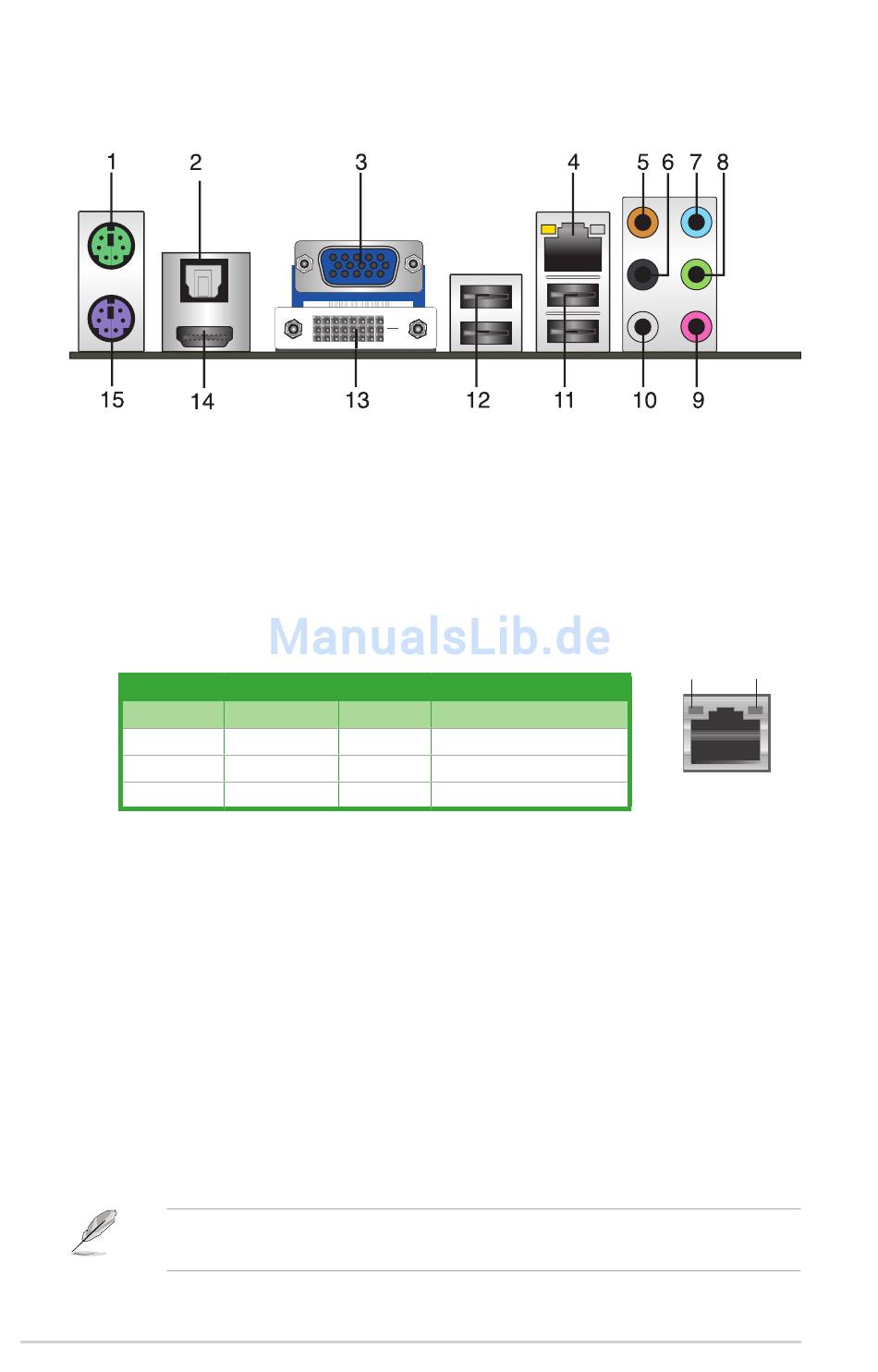

1.10.1 Rücktafelanschlüsse
1. PS/2-Mausanschluss (grün). Dieser Anschluss ist für eine PS/2-Maus.
2. Optischer S/PDIF_OUT-Port. Dieser Anschluss nimmt ein externes Audioausgabegerät
über ein optisches S/PDIF-Kabel auf.
3. D-Sub-Port. Dieser 15-pol. Anschluss ist für einen VGA-Bildschirm oder andere VGA-
kompatible Geräte gedacht.
4. LAN (RJ-45) -Port. Dieser Anschluss ermöglicht über einen Netzwerk-Hub Gigabit-
Verbindungen zu einen lokalen Netzwerk (LAN).
LED-Anzeigen am LAN-Anschluss
Activity/Link LED
Status
OFF
ORANGE
BLINKING
5. Mitte / Subwoofer-Anschluss (orange). Dieser Anschluss verbindet mit den Mitte-/
Subwoofer-Lautsprechern.
6. Hinterer Lautsprecherausgang (schwarz). Dieser Anschluss verbindet in einer
4-Kanal-, 6-Kanal- oder 8-Kanal-Audiokonfiguration mit den hinteren Lautsprechern.
7. Line In-Anschluss (hellblau). Dieser Anschluss verbindet mit Kassettenrecordern,
CD- oder DVD-Playern und anderen Audiogeräten.
8. Line Out-Anschluss (hellgrün). Dieser Anschluss verbindet mit Kopfhörern oder
Lautsprechern. In 4-Kanal-, 6-Kanal- und 8-Kanalkonfigurationen wird dieser Anschluss
zum Frontlautsprecherausgang.
9. Mikrofonanschluss (rosa). Dieser Anschluss nimmt ein Mikrofon auf.
10. Seitenlautsprecherausgang (grau). Dieser Anschluss verbindet in einer 8-Kanal-
Audiokonfiguration mit den Seitenlautsprechern.
Die Funktionen der Audio-Ausgänge in 2, 4, 6 oder 8-Kanal-Konfigurationen entnehmen
Sie bitte der Audio-Konfigurationstabelle auf der nächsten Seite.
1-22
Speed LED
Description Status
No link OFF
Linked ORANGE
Data activity GREEN
Description
10Mbps connection
100Mbps connection
1Gbps connection
Kapitel 1: Produkteinführung
SPEED
ACT/LINK
LED
LED
LAN-Port
