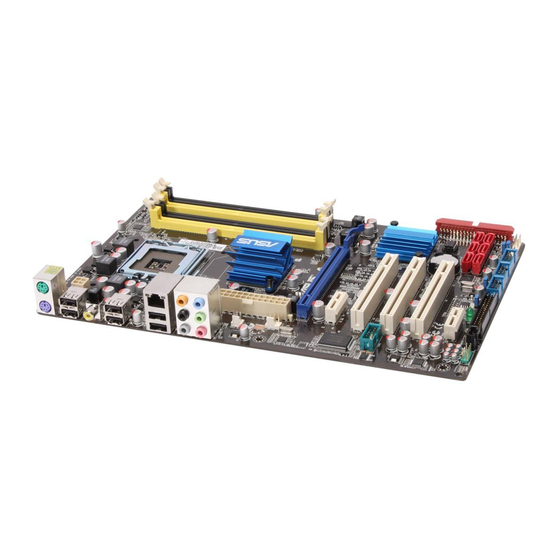

Asus P5QL Handbuch

Asus P5QL Handbuch

Vorschau ausblenden Andere Handbücher für P5QL:
Inhaltsverzeichnis

Werbung

Quicklinks

P5QL

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Asus P5QL

Inhaltszusammenfassung für Asus P5QL

  • Seite 1 P5QL...
  • Seite 2 ASUS genehmigte Reparaturen, Modifizierung oder Abwandlungen; oder (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt. ASUS STELLT DIESES HANDBUCH “SO, WIE ES IST”, OHNE DIREKTE ODER INDIREKTE GARANTIEN, EINSCHLIESSLICH, JEDOCH NICHT BESCHRÄNKT AUF GARANTIEN ODER KLAUSELN DER VERKÄUFLICHKEIT ODER TAUGLICHKEIT FÜR EINEN BESTIMMTEN ZWECK,...

  • Seite 3: Inhaltsverzeichnis

    Inhalt Erklärungen ....................vi Sicherheitsinformationen ................. vii Über dieses Handbuch ................vii P5QL Spezifikationsübersicht ..............ix Kapitel 1: Produkteinführung Willkommen! ................. 1-1 Paketinhalt ..................1-1 Sonderfunktionen ................ 1-1 1.3.1 Leistungsmerkmale des Produkts ........1-1 1.3.2 Innovative ASUS-Funktionen .......... 1-2 Bevor Sie beginnen ..............1-4 Motherboard-Übersicht ...............
  • Seite 4 Verwalten und Aktualisieren des BIOS ........2-1 2.1.1 Erstellen einer bootfähigen Diskette ....... 2-1 2.1.2 ASUS Update-Programm ..........2-2 2.1.3 ASUS EZ Flash 2-Programm .......... 2-3 2.1.4 AFUDOS-Programm ............2-4 2.1.5 ASUS CrashFree BIOS 3-Programm ......2-5 BIOS-Setupprogramm ..............2-6 2.2.1...
  • Seite 5 Boot Device Priority ............2-21 Boot Settings Configuration .......... 2-21 2.7.2 2.7.3 Security ................. 2-22 Tools-Menü ................. 2-23 2.8.1 ASUS EZ Flash 2 ............2-24 2.8.2 Express Gate ..............2-24 2.8.3 AI Net 2 ................. 2-24 2.9 Exit-Menü ..................2-25...

  • Seite 6: Erklärungen

    Erklärungen Erklärung der Federal Communications Commission Dieses Gerät stimmt mit den FCC-Vorschriften Teil 15 überein. Sein Betrieb unterliegt folgenden zwei Bedingungen: • Dieses Gerät darf keine schädigenden Interferenzen erzeugen, und • Dieses Gerät muss alle empfangenen Interferenzen aufnehmen, einschließlich derjenigen, die einen unerwünschten Betrieb erzeugen. Dieses Gerät ist auf Grund von Tests für Übereinstimmung mit den Einschränkungen eines Digitalgeräts der Klasse B, gemäß...

  • Seite 7: Sicherheitsinformationen

    Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie die Netzleitung aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden.

  • Seite 8: In Diesem Handbuch Verwendete Symbole

    Weitere Informationsquellen An den folgenden Quellen finden Sie weitere Informationen und Produkt- sowie Software- Updates. ASUS-Webseiten ASUS-Webseiten enthalten weltweit aktualisierte Informationen über ASUS-Hardware und Softwareprodukte. ASUS-Webseiten sind in den ASUS-Kontaktinformationen aufgelistet. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente wie z.B. Garantiekarten, die von Ihrem Händler hinzugefügt sind.

  • Seite 9: P5Ql Spezifikationsübersicht

    12 USB 2.0-Anschlüsse (sechs auf dem Board, sechs auf der Rücktafel) BIOS-Funktionen 8Mb Flash ROM, AMI BIOS, PnP, DMI 2.0, WfM 2.0, SM BIOS 2.5, ACPI 2.0a, ASUS EZ Flash 2, ASUS CrashFree BIOS 3 ASUS Sonderfunktionen ASUS Power Saving Solution:...
  • Seite 10 1 MHz-Schritten - Arbeitsspeicher-Feineinstellung von 667MHz bis 1333 MHz für DDR2 - PCI Express-Frequenzeinstellung von 100MHz bis 160MHz in 1 MHz-Schritten Übertaktungsschutz: - ASUS C.P.R.(CPU Parameter Recall) ASUS MyLogo 2 Weitere Funktionen Rücktafelanschlüsse 1 x PS/2-Tastaturanschluss 1 x PS/2-Mausanschluss 1 x Koaxial S/PDIF-Ausgang 1 x LAN (RJ-45)-Anschluss 6 x USB 2.0/1.1-Anschlüsse...

  • Seite 11: Kapitel 1: Produkteinführung

    Kapitel 1 Produkteinführung Willkommen! Vielen Dank für den Kauf eines ASUS P5QL Motherboards! ® Eine Vielzahl von neuen Funktionen und neuesten Technologien sind in dieses Motherboard integriert und machen es zu einem weiteren hervorragenden Produkt in der langen Reihe der ASUS Qualitätsmotherboards!

  • Seite 12: Intel ® P43 Chipsatz

    Hilfe der BIOS-Datei auf der begelegten Support-DVD, einer Diskette oder eines USB-Datenträgers wiederherstellen können. ASUS EZ Flash 2 ASUS EZ Flash2 ist ein Programm mit dem Sie Ihr BIOS ohne die Hilfe eines DOS-basierenden hilfsprogramms aktualisieren können. Express Gate Express Gate ist ein eigenständiges im Motherboard eingebautes...
  • Seite 13 (nicht von Stimmen erzeugt) wie Computer-Lüfter, Klimaanlagen und andere Hintergrundgeräusche, und eliminiert diese im eingehenden Audiostrom schon während der Aufnahme. AI Booster Die ASUS AI Booster-Anwendung ermöglicht es Ihnen, den Prozessor ohne umständliches Aufrufen des BIOS direkt in der Windows ® Umgebung zu übertakten.

  • Seite 14: Bevor Sie Beginnen

    Bevor Sie beginnen Beachten Sie bitte vor dem Installieren der Motherboard-Komponenten oder dem Ändern von Motherboard-Einstellungen folgende Vorsichtsmaßnahmen. • Ziehen Sie das Netzkabel aus der Steckdose heraus, bevor Sie eine Komponente anfassen. • Tragen Sie vor dem Anfassen von Komponenten eine geerdete Manschette, oder berühren Sie einen geerdeten Gegenstand bzw.

  • Seite 15: Motherboard-Übersicht

    1.5.2 Schraubenlöcher Stecken Sie sechs Schrauben in die eingekreisten Löcher, um das Motherboard am Gehäuse zu befestigen. Ziehen Sie die Schrauben nicht zu fest! Das Motherboard könnte sonst beschädigt werden. Diese Seite in Richtung Rückseite des Computergehäuses platzieren P5QL ASUS P5QL...

  • Seite 16: Motherboard-Layout

    1.5.3 Motherboard-Layout 19.3cm(7.6in) PS2_USBPW56 KBMS ATX12V USB56 SPDIF_O USB34 LGA775 LAN1_USB12 AUDIO Intel ® CHA_FAN USBPW1-4 CPU_FAN PWR_FAN P5QL 8111C PCIEX16 PCIEX1_1 Super Intel ® PCI1 ICH10 COM1 PCI2 Lithium Cell BIOS CMOS Power PCI3 VT1708S PCIEX1_2 SB_PWR SATA6 SATA4...

  • Seite 17: Zentralverarbeitungseinheit (Cpu)

    ASUS übernimmt nur die Reparaturkosten, wenn die Schäden durch die Anlieferung entstanden sind. • Bewahren Sie die Abdeckung nach der Installation des Motherboards auf. ASUS nimmt die Return Merchandise Authorization (RMA)- Anfrage nur an, wenn das Motherboard mit der Abdeckung am LGA775-Sockel geliefert wurde.
  • Seite 18 Drücken Sie den Arretierhebel mit Halteriegel Ihrem Daumen (A) und schieben ihn nach links (B), bis er von dem Halteriegel losgelassen wird. Um Schäden an den Sockelpolen zu vermeiden, entfernen Sie bitte die PnP-Abdeckung nicht vor dem Beginn der CPU-Installation. Arretierhebel Heben Sie den Arretierhebel in PnP-Abdeckung...
  • Seite 19 Sie sie so schnell wie möglich ab und suchen Sie einen Arzt auf. Um eine Kontamination durch die Paste zu vermeiden, tragen Sie sie nicht direkt mit dem Finger auf! Schließen Sie die Deckplatte (A) und drücken Sie dann den Arretierhebel (B), bis er in den Halteriegel einrastet. ASUS P5QL...

  • Seite 20: Installieren Von Cpu-Kühlkörper Und Lüfter

    1.6.2 Installieren von CPU-Kühlkörper und Lüfter Intel LGA775-Prozessoren benötigen eine speziell konzipierte Kühlkörper-Lüfter-Einheit, um ® eine optimale Wärmekondition und Leistung sicherzustellen. • Wenn Sie einen Intel -Prozessor kaufen, ist die CPU-Lüfter-Kühlkörper-Einheit der ® Verpackung beigelegt. Wenn Sie eine CPU separat kaufen, verwenden Sie bitte unbedingt nur den von Intel -genehmigten Allrichtungskühlkörper und Lüfter.

  • Seite 21: Deinstallieren Des Cpu-Kühlkörpers Und -Lüfters

    Das Motherboard ist mit vier Double Data Rate 2 (DDR2) Dual Inline Memory Module (DIMM)-Steckplätzen ausgestattet. Die nachstehende Abbildung zeigt die Position der Steckplätze an: Kanal Steckplätze Kanal A DIMM_A1 und DIMM_A2 Kanal B DIMM_B1 und DIMM_B2 ASUS P5QL 1-11...

  • Seite 22: Speicherkonfigurationen

    1.7.2 Speicherkonfigurationen Sie können 512MB, 1GB, 2GB und 4GB ungepufferte nicht-ECC DDR2 DIMMs in den DIMM- Steckplätzen installieren. • Sie können in Kanal A und Kanal B verschiedene Speichergrößen installieren. Das System bildet die Gesamtgröße des kleineren Kanals für die Dual-Channel- Konfiguration ab.
  • Seite 23 • GEIL GX22GB6400UDC GEIL Heat-Sink Package • • • GEIL GE22GB800C5DC GEIL Heat-Sink Package • • • GEIL GE24GB800C5QC GEIL Heat-Sink Package • • • GEIL GB24GB6400C4DC GEIL GL2L128M88BA25AB • • • (Fortsetzung auf der nächsten Seite) ASUS P5QL 1-13...
  • Seite 24 DDR2-800MHz DIMM support Size Vendor Part No. Chip Brand Chip No. GEIL GB24GB6400C5DC GEIL GL2L128M88BA25AB • • • GEIL GB28GB6400C5QC GEIL GL2L128M88BA25AB • • • GEIL GX22GB6400LX GEIL Heat-Sink Package • • • GEIL GX24GB6400DC GEIL Heat-Sink Package • • •...
  • Seite 25 • B*: Unterstützt zwei Module, die in einer Single-Channel-Speicherkonfiguration in beide Steckplätze gesteckt werden. • C*: Unterstützt vier Module, die als zwei Paare einer Dual Channel- Speicherkonfiguration in die blauen und weißen Steckplätze gesteckt werden. Die neueste QVL finden Sie auf der ASUS-Webseite. ASUS P5QL 1-15...

  • Seite 26: Installieren Eines Dimms

    1.7.3 Installieren eines DIMMs Trennen Sie unbedingt das System vom Netz, bevor Sie DIMMs oder andere Systemkomponenten hinzufügen oder entfernen. Ansonsten können sowohl das Motherboard als auch die Komponenten schwer beschädigt werden. Drücken Sie die Haltebügel nach DDR2 DIMM-Kerbe außen, um den DIMM-Steckplatz zu entriegeln.

  • Seite 27: Erweiterungssteckplätze

    Karten, die den PCI-Spezifikationen entsprechen. 1.8.4 PCI Express x1-Steckplatz Das Motherboard unterstützt PCI Express x1-Netzwerkkarten, SCSI-Karten und andere Karen, die den PCI Express-Spezifikationen entsprechen. 1.8.5 PCI Express x16-Steckplatz Dieses Motherboard unterstützt PCI Express x16-Grafikkarten, die den PCI Express- Spezifikationen entsprechen. ASUS P5QL 1-17...

  • Seite 28: Jumper

    Jumper RTC RAM löschen (3-pol. CLRTC) Mit diesem Jumper können Sie das Echtzeituhr- (RTC) RAM im CMOS löschen. Sie können die Einstellung des Datums und der Zeit sowie die Systemsetup-Parameter im CMOS löschen, indem Sie die CMOS RTC RAM-Daten löschen. Die RAM-Daten im CMOS, die Systemeinstellungsinformationen wie z.B.
  • Seite 29 • The USB device wake-up feature requires a power supply that can provide 500mA on the +5VSB lead for each USB port; otherwise, the system would not power up. • The total current consumed must NOT exceed the power supply capability (+5VSB) whether under normal condition or in sleep mode. ASUS P5QL 1-19...

  • Seite 30: Anschlüsse

    1.10 Anschlüsse 1.10.1 Rücktafelanschlüsse 3 4 5 6 PS/2-Mausanschluss (grün). Dieser Anschluss ist für eine PS/2-Maus. LAN (RJ-45)-Anschluss. Unterstützt vom Gigabit LAN Controller ermöglicht dieser Anschluss Gigabit-Verbindungen zu einem Local Area Network (LAN) mittels eines Netzwerk-Hub. Die LED-Anzeigen des LAN-Anschlusses entnehmen Sie bitte der folgenden Tabelle.

  • Seite 31: Audio 2-, 4-, 6- Oder 8-Kanalkonfiguration

    Sie ein Ende des Kabels mit diesem Anschluss und dann das andere Ende mit dem Signalanschluss an der Rückseite des Diskettenlaufwerks. • Der Pol 5 entfällt am Anschluss, um eine falsche Kabelverbindung bei Verwendung eines FDD-Kabels, das einen bedeckten Pol 5 hat, zu vermeiden. • Das Diskettenlaufwerkkabel muss separat gekauft werden. ASUS P5QL 1-21...
  • Seite 32 Digitaler Audioanschluss (4-1 pol. SPDIF_OUT) Dieser Anschluss ist für einen zusätzlichen Sony/Philips Digital Interface (S/PDIF)- Anschluss gedacht. Verbinden Sie das S/PDIF-Ausgangskabel mit diesem Anschluss und installieren Sie das Modul mit einer Steckplatzaussparung am Gehäuse. Das S/PDIF-Modul muss separat erworben werden. Serial ATA-Anschlüsse (7-pol. SATA1-6) Diese Anschlüsse sind für die Serial ATA-Signalkabel von Serial ATA-Laufwerken und optischen Laufwerken vorgesehen.
  • Seite 33 • Verwenden Sie für Ultra DMA 133/100/66 IDE-Geräte ein 80-adriges IDE-Kabel. Falls einer der Gerätejumper auf “Cable-select” eingestellt ist, müssen die anderen Gerätejumper ebenfalls so eingestellt werden. Audioanschluss für optische Laufwerke (4-pol. CD) Mit diesen Anschlüssen können Sie Stereo-Audiosignale von Quellen wie CD-ROM- Laufwerken, dem TV-Tuner, oder MPEG-Karten empfangen. ASUS P5QL 1-23...
  • Seite 34 CPU-, Gehäuse- und Netzteillüfteranschlüsse (4-pol. CPU_FAN, 3-pol. CHA_FAN, 3-pol. PWR_FAN) Die Lüfteranschlüsse unterstützen Lüfter mit 350mA - 2000mA (24W max.) oder insgesamt 1A - 7A (84W max.) mit +12V. Verbinden Sie die Lüfterkabel mit den Lüfteranschlüssen am Motherboard, wobei der schwarze Leiter jedes Kabels zum Erdungsstift des Anschlusses passen muss.
  • Seite 35 Dieser Sockel ist für einen seriellen (COM-) Anschluss gedacht. Verbinden Sie das serielle Anschlussmodulkabel mit diesem Sockel und befestigen Sie das Modul anschließend an einer Steckplatzaussparung an der Rückseite des Computergehäuses. Das Anschluss-Modul muss separat erworben werden. ASUS P5QL 1-25...
  • Seite 36 10. USB-Anschlüsse (10-1 pol. USB78, USB910, USB1112) Diese Anschlüsse sind für die USB 2.0-Ports vorgesehen. Verbinden Sie USB- Modulkabel mit einem dieser Anschlüsse, und installieren Sie das Modul an einer Steckplatzaussparung an der Rückseite des Gehäuses. Diese USB-Anschlüsse entsprechen den USB 2.0-Spezifikationen, die eine Verbindungsgeschwindigkeit von bis zu 480 Mbps unterstützen.
  • Seite 37 CPU: Intel Pentium Extreme 3.73GHz / Arbeitsspeicher: 512MB DDR2 (x4) / ® ® Grafikkarte: ASUS EAX1900XT / Parallel ATA-Gerät: IDE-Festplatte / Serial ATA-Gerät: SATA-Festplatte (x2) / Optisches Laufwerk: DVD-RW Systemtafelanschluss (20-8 pol. PANEL) Dieser Anschluss unterstützt mehrere Gehäuse-gebundene Funktionen. •...

  • Seite 38: Software- Unterstützung

    Hilfsprogramme, die Sie installieren können, um alle Motherboard-Funktionen nutzen zu können. Der Inhalt der Support-DVD kann jederzeit und ohne Ankündigung geändert werden. Bitte besuchen Sie für Updates die ASUS-Webseite (www.asus.com). Ausführen der Support-DVD Legen Sie die Support-DVD in das optische Laufwerk. Die DVD zeigt automatisch das Treibermenü...

  • Seite 39: Kapitel 2: Bios-Informationen

    Speichern Sie eine Kopie der ursprünglichen Motherboard BIOS-Datei auf einer bootfähigen Diskette/ einen USB-Speicherstick für den Fall, dass Sie das alte BIOS später wiederherstellen müssen. Verwenden Sie das ASUS Update- oder AFUDOS-Programm, um das ursprüngliche BIOS des Motherboards zu kopieren.

  • Seite 40: Asus Update-Programm

    , indem Sie auf Start > Starten Sie das ASUS Update-Programm unter Windows ® Programme > ASUS > ASUS Update > ASUS Update klicken. Das ASUS Update- Hauptfenster erscheint daraufhin. From the dropdown list, select either of the following methods: Updating from the Internet a.

  • Seite 41: Asus Ez Flash 2-Programm

    2.1.3 ASUS EZ Flash 2-Programm Mit der Funktion ASUS EZ Flash 2 können Sie das BIOS ohne ein auf dem Betriebssystem basierenden Programm aktualisieren. Besuchen Sie die ASUS-Website www.asus.com, um die neueste BIOS-Datei für Ihr Motherboard herunterzuladen. So aktualisieren Sie das BIOS über EZ Flash 2: Legen Sie die Diskette mit der neusten BIOS-Datei ein oder stecken Sie den USB- Datenträger in den USB-Anschluss und starten Sie dann EZ Flash 2.

  • Seite 42: Afudos-Programm

    BISO-Datei aus. • Sie finden das AFUDOS-Programm (afudos.exe) auf der mitgelieferten Support-DVD und die neuste BIOS-Datei auf der ASUS-Webseite www.asus.com. • Wir empfehlen Ihnen, dass Sie sich den BIOS-Dateinamen aufschreiben. Sie benötigen diesen später, um den exakten BIOS-Dateinamen an der DOS-Eingabeaufforderung einzugeben.

  • Seite 43: Asus Crashfree Bios 3-Programm

    Start flashing... Starten Sie das System neu, wenn der Aktualisierungsprozess abgeschlossen ist. • ASUS CrashFree BIOS 3 wird nur von USB-Speichersticks im FAT 32/16-Format mit Einzelpartition unterstützt. Der Speicher sollte kleiner als 8GB sein. • Das System darf während der Aktualisierung des BIOS NICHT ausgeschaltet oder neu gestartet werden! Ein Systemstartfehler kann die Folge sein! •...

  • Seite 44: Bios-Setupprogramm

    • Die in diesem Abschnitt angezeigten BIOS-Setup-Bildschirme dienen nur als Referenz und können u.U. von dem, was Sie auf dem Bildschirm sehen, abweichen. • Besuchen Sie die ASUS-Webseite (www.asus.com), um die neueste BIOS-Datei für Ihr Motherboard herunterzuladen. Kapitel 2: BIOS-Setup...

  • Seite 45: Bios-Menübildschirm

    Hier können Sie Einstellungen für Sonderfunktionen ändern Exit Hier können Sie die Beenden-Optionen wählen und die Standardeinstellungen laden Wählen Sie mit Hilfe der Rechts- oder Links-Pfeiltaste auf der Tastatur das gewünschte Element in der Menüleiste aus. Das gewählte Element wird markiert. ASUS P5QL...

  • Seite 46: Navigationstasten

    2.2.3 Navigationstasten In der unteren rechten Ecke eines Menübildschirms werden Navigationstasten für das jeweilige Menü angezeigt. Verwenden Sie diese Navigationstasten, um Elemente im Menü auszuwählen und die Einstellungen zu ändern. Manche Navigationstasten sind von Bildschirm zu Bildschirm verschieden. 2.2.4 Menüelemente BIOS SETUP UTILITY Main Ai Tweaker...

  • Seite 47: Main-Menü

    BIOS automatisch einen passenden Typ für das IDE-Laufwerk. Wählen Sie [CDROM], wenn Sie ein CD-ROM-Laufwerk konfigurieren. Wählen Sie [ARMD] (ATAPI Removable Media Device), wenn Ihr Gerät ein ZIP-, LS-120- oder MO-Laufwerk ist. Konfigurationsoptionen: [Not Installed] [Auto] [CDROM] [ARMD] ASUS P5QL...

  • Seite 48: Storage Configuration

    LBA/Large Mode [Auto] Hier können Sie den LBA-Modus aktivieren oder deaktivieren. Wenn Ihr Gerät den LBA-Modus unterstützt und das Gerät nicht zuvor unter deaktiviertem LBA-Modus formatiert wurde, dann wählen Sie bitte [Auto], um den LBA-Modus zu aktivieren. Konfigurationsoptionen: [Disabled] [Auto] Block (Multi-Sector Transfer) M [Auto] Hier können Sie die Multi-Sektorenübertragungen aktivieren oder deaktivieren.

  • Seite 49: System Information

    North Bridge Voltage [Auto] South Bridge Voltage [Auto] ************************************************** CPU GTL Reference [Auto] CPU Spread Spectrum [Auto] PCIE Spread Spectrum [Auto] CPU Clock Skew [Auto] NB Clock Skew [Auto] CPU Margin Enhancement [Optimized] v02.61 (C)Copyright 1985-2008, American Megatrends, Inc. ASUS P5QL 2-11...
  • Seite 50 Ai Overclock Tuner [Auto] Hier können Sie die CPU-Übertaktungsoptionen auswählen, um eine gewünschte CPU-Frequenz zu bestimmen. Wählen Sie eine der voreingestellten Übertaktungskonfigurationsoptionen aus. Manual - Lässt Sie die Parameter für die Übertaktung festlegen. Auto - Lädt automatisch die optimalen Systemeinstellungen. Das folgende Element wird nur angezeigt, wenn Ai Overclock Tuner auf [Manual] eingestellt ist.
  • Seite 51 Konfigurationsoptionen: [Auto] [1 DRAM Clocks] ~ [3 DRAM Clocks] ALL PRE to ACT Delay [Auto] Konfigurationsoptionen: [Auto] [1 DRAM Clocks] ~ [15 DRAM Clocks] ALL PRE to REF Delay [Auto] Konfigurationsoptionen: [Auto] [1 DRAM Clocks] ~ [15 DRAM Clocks] ASUS P5QL 2-13...
  • Seite 52 DRAM Static Read Control [Auto] Die Einstellung dieses Elements kann die DRAM-Übertaktung verbessern. Konfigurationsoptionen: [Auto] [Disabled] [Enabled] DRAM Read Training [Auto] Ermöglicht die Optimierung des DRAM Read Data Timing. Konfigurationsoptionen: [Auto] [Disabled] [Enabled] MEM. OC Charger [Auto] Die Einstellung dieses Elements kann die DRAM-Übertaktung verbessern. Konfigurationsoptionen: [Auto] [Disabled] [Enabled] Ai Clock Twister [Auto] Stellen Sie dieses Element auf [Light] oder [Lighter] ein, um die DRAM-Kompatibilität...
  • Seite 53 [Normal] [Delay 75ps] [Delay 150ps] [Delay 225ps] [Delay 300ps] [Delay 375ps] [Delay 450ps] [Delay 525ps] [Delay 600ps] [Delay 675ps] [Delay 750ps] [Delay 825ps] [Delay 900ps] [Delay 975ps] [Delay 1050ps] [Delay 1100ps] CPU Margin Enhancement [Optimized] Konfigurationsoptionen: [Optimized] [Compatible] ASUS P5QL 2-15...

  • Seite 54: Advanced-Menü

    2.5 Advanced-Menü Die Elemente im Advanced-Menü gestatten Ihnen, die Einstellung für den Prozessor und andere Systemgeräte zu ändern. Beim Einstellen der Elemente im Advanced-Menü ist Vorsicht geboten. Falsche Werte können zu einer Systemfunktionsstörung führen. BIOS SETUP UTILITY Main Ai Tweaker Advanced Power Boot...

  • Seite 55: Chipset

    Konfigurationsoptionen: [Enabled] [Disabled] LAN Option ROM [Disabled] Dieses Element wird nur angezeigt, wenn das vorhergehende Element auf [Enabled] eingestellt wurde.Konfigurationsoptionen: [Enabled] [Disabled] Serial Port1 Address [3F8/IRQ4] Hier können Sie die Serial Port1-Adresse auswählen. Konfigurationsoptionen: [Disabled] [3F8/IRQ4] [2F8/IRQ3] [3E8/IRQ4] [2E8/IRQ3] ASUS P5QL 2-17...

  • Seite 56: Usb Configuration

    2.5.4 USB Configuration Die Elemente in diesem Menü gestatten Ihnen, die USB-verwandten Funktionen einzustellen. Wählen Sie ein Element aus und drücken Sie anschließend die <Eingabetaste>, um die Konfigurationsoptionen anzeigen zu lassen. Das Element USB Devices Enabled zeigt die automatisch ermittelten Werte an. None wird angezeigt, wenn kein USB-Gerät erkannt wurde.

  • Seite 57: Power-Menü

    Hier können Sie festlegen, ob RTC ein Weck-Ereignis erzeugen kann. Wenn dieses Element auf [Enabled] eingestellt ist, werden die Elemente RTC Alarm Date/ RTC Alarm Hour/ RTC Alarm Minute/ RTC Alarm Second mit festgelegten Werten vom Benutzer einstellbar. Konfigurationsoptionen: [Disabled] [Enabled] ASUS P5QL 2-19...

  • Seite 58: Hardware Monitor

    Power On By External Modems [Disabled] Hier können Sie entscheiden, ob der im Soft-off-Modus befindliche Computer eingeschaltet wird, wenn das externe Modem einen Anruf empfängt. Konfigurationsoptionen: [Disabled] [Enabled] Der Computer kann erst Daten empfangen oder senden, wenn er und seine Anwendungen voll in Betrieb sind.

  • Seite 59: Boot-Menü

    Das BIOS führt alle POST-Elemente aus, wenn [Deaktiviert] gewählt wurde. Konfigurationsoptionen: [Disabled] [Enabled] Full Screen Logo [Enabled] Hier können Sie die Anzeige eines Vollbildschirm-Logos aktivieren oder deaktivieren. Konfigurationsoptionen: [Disabled] [Enabled] Wählen Sie [Enabled] für dieses Element, um die ASUS MyLogo2™-Funktion zu verwenden. ASUS P5QL 2-21...

  • Seite 60: Security

    AddOn ROM Display Mode [Force BIOS] Hier können Sie den Anzeigemodus für optionales ROM einstellen. Konfigurationsoptionen: [Force BIOS] [Keep Current] Bootup Num-Lock [On] Hier können Sie den Num-Lock-Status beim Systemstart festlegen. Konfigurationsoptionen: [Off] [On] PS/2 Mouse Support [Auto] Hier können Sie die Unterstützung für eine PS/2-Maus einstellen. Konfigurationsoptionen: [Disabled] [Enabled] [Auto] Wait For ‘F1’...

  • Seite 61: Change User Password

    BIOS SETUP UTILITY Main Ai Tweaker Advanced Power Boot Tools Exit Press ENTER to run ASUS EZ Flash 2 the utility to select and update BIOS. Express Gate [Enabled] This utility doesn't Enter OS Timer [10 Seconds] support : Reset User Data [No] 1.NTFS format...

  • Seite 62: Asus Ez Flash 2

    2.8.1 ASUS EZ Flash 2 Hier können Sie ASUS EZ Flash 2 ausführen. Wenn Sie die <Eingabetaste> drücken, erscheint eine Bestätigungsnachricht. Wählen Sie mit der linken/rechten Pfeiltaste zwischen [Yes] oder [No] und drücken Sie die <Eingabetaste>, um Ihre Wahl zu bestätigen.

  • Seite 63: Exit-Menü

    Bei Wahl dieser Option oder Drücken der Taste <F5> erscheint ein Bestätigungsfenster. Wählen Sie [Ok], um die Standardwerte zu laden. Wählen Sie [Exit & Save Changes] oder ändern Sie andere Punkte, bevor Sie die Werte in das beständige RAM speichern. ASUS P5QL 2-25...
