Inhaltszusammenfassung für Asus P5QL/EPU

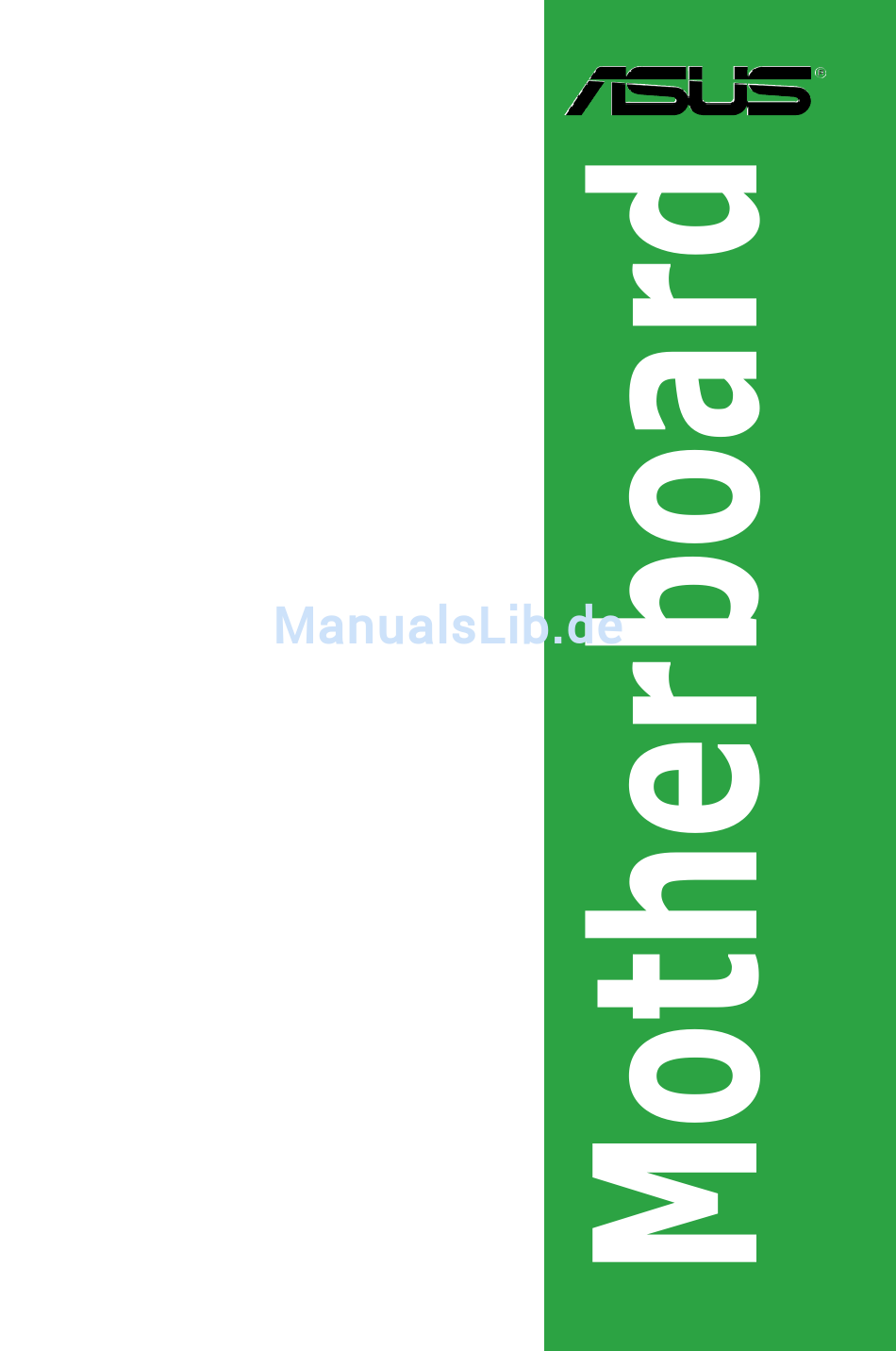

- Seite 1 P5QL/EPU...
-
Seite 2: Erste Ausgabe April 2009
ASUS genehmigte Reparaturen, Modifizierung oder Abwandlungen; oder (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt. ASUS STELLT DIESES HANDBUCH “SO, WIE ES IST”, OHNE DIREKTE ODER INDIREKTE GARANTIEN, EINSCHLIESSLICH, JEDOCH NICHT BESCHRÄNKT AUF GARANTIEN ODER KLAUSELN DER VERKÄUFLICHKEIT ODER TAUGLICHKEIT FÜR EINEN BESTIMMTEN ZWECK,... -
Seite 3: Inhaltsverzeichnis
Inhalt Erklärungen ....................vi Sicherheitsinformationen ................. vii Über dieses Handbuch ................vii P5QL/EPU Spezifikationsübersicht ............ix Kapitel 1: Produkteinführung ..........1-1 Willkommen! ................. 1-1 Paketinhalt ..................1-1 Sonderfunktionen ................ 1-1 1.3.1 Leistungsmerkmale des Produkts ........1-1 1.3.2 ASUS-Funktionen ............1-2 1.3.3... - Seite 4 2.1.2 Erstellen einer bootfähigen Diskette ....... 2-2 2.1.3 ASUS EZ Flash 2-Programm .......... 2-3 2.1.4 AFUDOS-Programm ............2-4 2.1.5 ASUS CrashFree BIOS 3 utility ........2-5 BIOS-Setupprogramm ..............2-7 2.2.1 BIOS-Menübildschirm ............. 2-8 2.2.2 Menüleiste ............... 2-8 2.2.3 Navigationstasten ............2-8 2.2.4...
- Seite 5 2.7.1 Boot Device Priority ............2-21 2.7.2 Boot Settings Configuration .......... 2-21 2.7.3 Security ................. 2-22 Tools-Menü ................. 2-23 ASUS EZ Flash 2 ............2-23 2.8.1 2.8.2 Express Gate [Enabled] ..........2-23 2.8.3 AI Net 2 ................. 2-24 2.8.4 ASUS O.C. Profile ............2-24...
-
Seite 6: Erklärungen
Erklärungen Erklärung der Federal Communications Commission Dieses Gerät stimmt mit den FCC-Vorschriften Teil 15 überein. Sein Betrieb unterliegt folgenden zwei Bedingungen: • Dieses Gerät darf keine schädigenden Interferenzen erzeugen, und • Dieses Gerät muss alle empfangenen Interferenzen aufnehmen, einschließlich derjenigen, die einen unerwünschten Betrieb erzeugen. Dieses Gerät ist auf Grund von Tests für Übereinstimmung mit den Einschränkungen eines Digitalgeräts der Klasse B, gemäß... -
Seite 7: Sicherheitsinformationen
Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie die Netzleitung aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden. -
Seite 8: In Diesem Handbuch Verwendete Symbole
An den folgenden Quellen finden Sie weitere Informationen und Produkt- sowie Software-Updates. ASUS-Webseiten ASUS-Webseiten enthalten weltweit aktualisierte Informationen über ASUS- Hardware und Softwareprodukte. ASUS-Webseiten sind in den ASUS- Kontaktinformationen aufgelistet. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente wie z.B. -
Seite 9: P5Ql/Epu Spezifikationsübersicht
Arbeitsspeichermodule - Unterstützt bis zu 16 GB Systemspeicher * Eine Liste qualifizierter Anbieter finden Sie unter www.asus.com oder in diesem Benutzerhandbuch. ** Aufgrund der Speicheradressenbegrenzung in 32-Bit- Windows-Betriebssystemen können nur 3GB oder weniger vom Betriebssystem benutzt werden, selbst wenn 4Gb oder mehr auf dem Motherboard installiert wurden. - Seite 10 1 x Systemtafelanschluss BIOS 8Mb Flash ROM, AMI BIOS, PnP, DMI 2.0, WfM 2.0, Funktionen SM BIOS 2.5, ACPI 2.0a, ASUS EZ Flash 2, ASUS CrashFree BIOS 3 Zubehör 1 x UltraDMA 133 / 100 / 66-Kabel 1 x SATA-Kabel...
-
Seite 11: Kapitel 1: Produkteinführung
Dieses Motherboard und seine Verpackung entsprechen den Richtlinien zur Beschränkung gefährlicher Rohstoffe (Reduction of Certain Hazardous Substances, RoHS) der Europäischen Union. Dies entspricht dem Wunsch von ASUS, seine Produkte und deren Verpackung umweltbewusst und wiederverwertbar zu gestalten, um die Sicherheit der Kunden zu garantieren und den Einfluss auf die Umwelt so gering wie möglich zu halten. -
Seite 12: Asus-Funktionen
PCIe 2.0 -Unterstützung Das Motherboard unterstützt die neuesten PCIe 2.0-Geräte mit doppelter Geschwindigkeit und Bandbreite für mehr Systemleistung. FSB 1600-Unterstützung (O.C.) Das exklusive Übertaktungsdesign von ASUS reizt auch noch das letzte Bisschen Potential aus dem Intel Core™2-Prozessor heraus. Mit der neuen Intel 45nm ®... -
Seite 13: Asus Stil-Funktionen
Echtzeit anpasst. Sie stellt automatisch die optimalste Energieversorgung zur Verfügung und hilft Ihnen dabei, Energie und bares Geld zu sparen! ASUS EZ DIY Die Funktionen von ASUS EZ DIY machen es Ihnen einfach, Computerkomponenten zu installieren, das BIOS zu aktualisieren oder Ihre bevorzugten Einstellungen zu speichern. ASUS O.C. Profile Mit dem ASUS O.C. -
Seite 14: Bevor Sie Beginnen
Bevor Sie beginnen Beachten Sie bitte vor dem Installieren der Motherboard-Komponenten oder dem Ändern von Motherboard-Einstellungen folgende Vorsichtsmaßnahmen. • Ziehen Sie das Netzkabel aus der Steckdose heraus, bevor Sie eine Komponente anfassen. • Tragen Sie vor dem Anfassen von Komponenten eine geerdete Manschette, oder berühren Sie einen geerdeten Gegenstand bzw. -
Seite 15: Motherboard-Übersicht
Computergehäuses, wie es unten abgebildet ist. 1.5.2 Schraubenlöcher Stecken Sie sechs Schrauben in die eingekreisten Löcher, um das Motherboard am Gehäuse zu befestigen. Ziehen Sie die Schrauben nicht zu fest! Das Motherboard könnte sonst beschädigt werden. Diese Seite in Richtung Rückseite des Computergehäuses platzieren ASUS P5QL/EPU... -
Seite 16: Motherboard Layout
1.5.3 Motherboard layout Beziehen Sie sich auf 1.10. Anschlüsse für mehr Informationen über die Anschlüsse an der Rückseitenblende und die internen Anschlüsse. Kapitel 1: Produkteinführung... -
Seite 17: Layout-Inhalt
ASUS übernimmt nur die Reparaturkosten, wenn die Schäden durch die Anlieferung entstanden sind. • Bewahren Sie die Abdeckung nach der Installation des Motherboards auf. ASUS nimmt die Return Merchandise Authorization (RMA)- Anfrage nur an, wenn das Motherboard mit der Abdeckung am LGA775-Sockel geliefert wurde. -
Seite 18: Installieren Der Cpu
1.6.1 Installieren der CPU So installieren Sie eine CPU. Suchen Sie den CPU-Sockel am Motherboard. Stellen Sie vor der Installation der CPU sicher, dass die Sockelbox zu Ihnen zeigt und der Arretierhebel an Ihrer linken Seite liegt. Drücken Sie den Arretierhebel mit Halteriegel Ihrem Daumen (A) und schieben ihn nach links (B), bis er von dem... - Seite 19 Finger auf! Schließen Sie die Deckplatte (A) und drücken Sie dann den Arretierhebel (B), bis er in den Halteriegel einrastet. Das Motherboard unterstützt Intel LGA775-Prozessoren mit ® Intel Enhanced Intel SpeedStep ® ® Technologie (EIST) und Hyper- Threading-Technologie. ASUS P5QL/EPU...
-
Seite 20: Installieren Von Cpu-Kühlkörper Und Lüfter
1.6.2 Installieren von CPU-Kühlkörper und Lüfter Intel LGA775-Prozessoren benötigen eine speziell konzipierte Kühlkörper-Lüfter-Einheit, um ® eine optimale Wärmekondition und Leistung sicherzustellen. • Wenn Sie einen Intel -Prozessor kaufen, ist die CPU-Lüfter-Kühlkörper-Einheit der ® Verpackung beigelegt. Wenn Sie eine CPU separat kaufen, verwenden Sie bitte unbedingt nur den von Intel -genehmigten Allrichtungskühlkörper und Lüfter. -
Seite 21: Deinstallieren Des Cpu-Kühlkörpers Und -Lüfters
Das Motherboard ist mit vier Double Data Rate 2 (DDR2) Dual Inline Memory Module (DIMM)-Steckplätzen ausgestattet. Die nachstehende Abbildung zeigt die Position der Steckplätze an: Kanal Steckplätze Kanal A DIMM_A1 und DIMM_A2 Kanal B DIMM_B1 und DIMM_B2 ASUS P5QL/EPU 1-11... -
Seite 22: Speicherkonfigurationen
1.7.2 Speicherkonfigurationen Sie können 512MB, 1GB, 2GB und 4GB ungepufferte nicht-ECC DDR2 DIMMs in den DIMM- Steckplätzen installieren. Empfohlene Speicherkonfigurationen Steckplätze Modus DIMM_A1 DIMM_A2 DIMM_B1 DIMM_B2 Belegt Single-Channel Belegt Dual-Channel (1) Belegt Belegt Dual-Channel (2) Belegt Belegt Belegt Belegt • Wenn Sie nur ein DDR2-DIMM benutzen, beginnen Sie für bessere Übertaktungsfähigkeiten mit der Installation im Steckplatz DIMM_A1 oder DIMM_B1. - Seite 23 • • • Kingmax KLDD48F-A8K15 Kingmax KKA8FFIXF-HFS-25A • • • 512MB Apacer 78.91G91.9K5 Apacer AM4B5708JQJS8E0751C • • • Apacer 78.01GA0.9K5 Apacer AM4B5808CQJS8E0749D • • • Apacer 78.A1GA0.9K4 Apacer AM4B5808CQJS8E0747D • • • (Fortsetzung auf der nächsten Seite) ASUS P5QL/EPU 1-13...
- Seite 24 DDR2-800MHz DIMM support Size Vendor Part No. Chip Brand Chip No. 512MB Transcend TS128MLQ64V8J512MB Micron 7HD22 D9GMH • • • 512MB Transcend TS64MLQ64V8J512MB Transcend Heat-Sink Package • • • 512MB ADATA M2OAD6G3H3160Q1E58 ADATA AD29608A8A-25EG80812 • • • 512MB VDATA M2GVD6G3H3160Q1E52 VDATA VD29608A8A-25EG20813 •...
- Seite 25 Steckplatz gesteckt wird. • B*: Unterstützt zwei Module, die in einer Single-Channel-Speicherkonfiguration in beide Steckplätze gesteckt werden. • C*: Unterstützt vier Module, die als zwei Paare einer Dual Channel- Speicherkonfiguration in die blauen und weißen Steckplätze gesteckt werden. ASUS P5QL/EPU 1-15...
-
Seite 26: Installieren Eines Dimms
1.7.3 Installieren eines DIMMs Trennen Sie unbedingt das System vom Netz, bevor Sie DIMMs oder andere Systemkomponenten hinzufügen oder entfernen. Ansonsten können sowohl das Motherboard als auch die Komponenten schwer beschädigt werden. Entriegeln Sie ein DDR2-DIMM durch DDR2 DIMM notch nach außen drücken der Halteklemme. -
Seite 27: Erweiterungssteckplätze
Karten, die den PCI-Spezifikationen entsprechen. 1.8.5 PCI Express x1-Steckplatz Das Motherboard unterstützt PCI Express x1-Netzwerkkarten, SCSI-Karten und andere Karen, die den PCI Express-Spezifikationen entsprechen. 1.8.6 PCI Express x16-Steckplatz Dieses Motherboard unterstützt PCI Express x16-Grafikkarten, die den PCI Express- Spezifikationen entsprechen. ASUS P5QL/EPU 1-17... -
Seite 28: Jumper
Jumper RTC RAM löschen (3-pol. CLRTC) Mit diesem Jumper können Sie das Echtzeituhr- (RTC) RAM im CMOS löschen. Sie können die Einstellung des Datums und der Zeit sowie die Systemsetup-Parameter im CMOS löschen, indem Sie die CMOS RTC RAM-Daten löschen. Die RAM-Daten im CMOS, die Systemeinstellungsinformationen wie z.B. Systemkennwörter einbeziehen, werden mit einer integrierten Knopfbatterie aufrecht erhalten. -
Seite 29: Anschlüsse
Front-Lautsprecherausgang. Mikrofonanschluss (rosa). Dieser Anschluss nimmt ein Mikrofon auf. Seitenlautsprecherausgang (grau). Dieser Anschluss nimmt die Seitenlautsprecher in einer 8-Kanal-Audiokonfiguration auf. Für die Funktionen der Audio-Ausgänge in 2, 4, 6, oder 8-Kanal-Konfiguration beziehen Sie sich bitte auf die folgende Audio-Konfigurationstabelle. ASUS P5QL/EPU 1-19... -
Seite 30: Audio 2-, 4-, 6- Oder 8-Kanalkonfiguration
Audio 2-, 4-, 6- oder 8-Kanalkonfiguration Kopfhörer Anschluss 4-Kanal 6-Kanal 8-Kanal 2-Kanal Hellblau Line In Line In Line In Line In Hellgrün Line Out Front-Lautsprecher Front-Lautsprecher Front-Lautsprecher Rosa Mic In Mic In Mic In Mic In Orange – – Mitte/Subwoofer Mitte/Subwoofer Schwarz – Hinterer Lautsprecher Hinterer Lautsprecher Hinterer Lautsprecher Grau... - Seite 31 DMA-Kabelanschluss passt. Dies verhindert eine falsche Einsteckrichtung beim Anschließen des IDE-Kabels. • Verwenden Sie für Ultra DMA 133/100/66 IDE-Geräte ein 80-adriges IDE-Kabel. Falls einer der Gerätejumper auf “Cable-select” eingestellt ist, müssen die anderen Gerätejumper ebenfalls so eingestellt werden. ASUS P5QL/EPU 1-21...
- Seite 32 Serial ATA-Anschlüsse (7-pol. SATA1-6) Diese Anschlüsse sind für die Serial ATA-Signalkabel von Serial ATA-Laufwerken und optischen Laufwerken vorgesehen. Verbinden Sie das rechtwinklige Ende des SATA-Signalkabels mit dem SATA-Gerät. Sie können auch das rechtwinklige Ende des SATA-Signalkabels mit dem integrierten SATA- Anschluss verbinden, um mechanische Konflikte mit großen Grafikkarten zu vermeiden. CPU-, Gehäuse- und Netzteillüfteranschlüsse (4-pol. CPU_FAN, 3-pol. CHA_FAN, 3-pol. PWR_FAN) Die Lüfteranschlüsse unterstützen Lüfter mit 350mA - 2000mA (24W max.) oder...
- Seite 33 480 Mbps unterstützen. Verbinden Sie niemals ein 1394-Kabel mit dem USB-Anschluss, sonst wird das Motherboard beschädigt! Das USB-Modul muss separat erworben werden. Audioanschluss für optische Laufwerke (4-pol. CD) Mit diesen Anschlüssen können Sie Stereo-Audiosignale von Quellen wie CD-ROM- Laufwerken, dem TV-Tuner, oder MPEG-Karten empfangen. ASUS P5QL/EPU 1-23...
- Seite 34 Fronttafel-Audiosockel (10-1 pol. AAFP) Dieser Anschluss dient zum Verbinden eines Fronttafel-Audio E/A-Moduls, das an der Fronttafel des Computers befestigt wird und entweder HD Audio oder den herkömmlichen AC ‘97 Audiostandard unterstützt. Verbinden Sie das Ende des Fronttafel-Audiokabels mit diesem Anschluss. • Es wird empfohlen, ein High Definition-Fronttafel Audio E/A-Modul mit diesem Anschluss zu verbinden, um die High Definition Audio-Funktionen dieses Motherboards nutzen zu können.
- Seite 35 System nicht starten. • Wir empfehlen Ihnen, ein Netzteil mit einer höheren Ausgangsleistung zu verwenden, wenn Sie ein System mit vielen stromverbrauchenden Geräten einrichten. Das System wird möglicherweise instabil oder kann nicht booten, wenn die Stromversorgung nicht ausreicht. ASUS P5QL/EPU 1-25...
- Seite 36 11. Systemtafelanschluss (20-8 pol. PANEL) Dieser Anschluss unterstützt mehrere Gehäuse-gebundene Funktionen. • Systemstrom-LED (2-pol. PLED) Dieser 2-pol. Anschluss wird mit der System-Strom-LED verbunden. Verbinden Sie das Strom-LED-Kabel vom Computergehäuse mit diesem Anschluss. Die System-Strom- LED leuchtet, wenn Sie das System einschalten. Sie blinkt, wenn sich das System im Energiesparmodus befindet.
-
Seite 37: Software- Unterstützung
Informationen anzuzeigen. Klicken Sie zur Installation auf das entsprechende Element. Wenn Autorun NICHT aktiviert ist, durchsuchen Sie den Inhalt der Support-DVD, um die Datei ASSETUP.EXE im BIN-Verzeichnis zu finden. Doppelklicken Sie auf ASSETUP.EXE, um die DVD auszuführen. ASUS P5QL/EPU 1-27... - Seite 38 Kapitel 1: Produkteinführung 1-28...
-
Seite 39: Kapitel 2: Bios-Informationen
(Aktualisiert das BIOS in einer Windows -Umgebung.) ASUS Update: ® ASUS EZ Flash 2: Aktualisiert das BIOS im DOS-Modus über eine Diskette oder ein USB-Flash-Laufwerk. (Aktualisiert das BIOS über eine bootfähige Diskette.) ASUS AFUDOS: ASUS CrashFree BIOS 3: Stellt das BIOS mit Hilfe der Motherboard-Support-DVD oder eines USB-Flash-Laufwerks wieder her, wenn die BIOS-Datei beschädigt ist. -
Seite 40: Aktualisieren Des Bios Über Das Internet
Start > Programme > ASUS > ASUSUpdate > ASUSUpdate klicken. Wählen Sie die Option BIOS über das Internet aktualisieren aus dem Pulldown-Menü und klicken dann auf Weiter. Wählen Sie die Ihnen am nächsten gelegene ASUS FTP-Site aus, um starken Netzwerkverkehr zu vermeiden, oder klicken Sie auf Automatische Auswahl. Klicken Sie auf Weiter. -
Seite 41: Asus Ez Flash 2-Programm
ASUS EZ Flash 2-Programm 2.1.3 Mit ASUS EZ Flash 2 können Sie das BIOS mühelos aktualisieren, ohne langwierig von einer Diskette starten und ein auf DOS basierendes Programm verwenden zu müssen. EZ Flash 2 ist in der BIOS-Firmware integriert und kann durch Drücken von <Alt> + <F2> während des Einschaltselbsttests (POST) aufgerufen werden. -
Seite 42: Afudos-Programm
Eingabeaufforderung zurück. Aktualisieren der BIOS-Datei So aktualisieren Sie die BIOS-Datei mit Hilfe des AFUDOS-Programms: Besuchen Sie die ASUS-Website (www.asus.com), um die neueste BIOS-Datei für Ihr Motherboard herunterzuladen. Speichern Sie die BIOS-Datei auf eine bootfähige Diskette. Wir empfehlen Ihnen, dass Sie den BIOS-Dateinamen auf einen Zettel schreiben. Sie benötigen den exakten Dateinamen später an der DOS-Eingabeaufforderung erneut. -
Seite 43: Asus Crashfree Bios 3 Utility
A:\> 2.1.5 ASUS CrashFree BIOS 3 utility ASUS CrashFree BIOS 3 ist ein automatisches Hilfsprogramm mit dem Sie eine beim Aktualisierungsvorgang beschädigte BIOS-Datei wiederherstellen können.Sie können das BIOS von der Support-DVD, einer Diskette oder einen USB-Flash-Laufwerk mit der aktuellen BIOS-Datei aktualisieren. -
Seite 44: Wiederherstellen Des Bios Von Der Support-Dvd
Starten Sie das System neu, wenn der Aktualisierungsprozess abgeschlossen ist. • ASUS CrashFree BIOS 3 wird nur von USB-Speichersticks im FAT 32/16- Format mit Einzelpartition unterstützt. Der Speicher sollte kleiner als 8GB sein. • Das System darf während der Aktualisierung des BIOS NICHT ausgeschaltet... -
Seite 45: Bios-Setupprogramm
Abschnitt “2.9 Exit-Menü”. • Die in diesem Abschnitt angezeigten BIOS-Setup-Bildschirme dienen nur als Referenz und können u.U. von dem, was Sie auf dem Bildschirm sehen, abweichen. • Besuchen Sie die ASUS-Webseite (www.asus.com), um die neueste BIOS-Datei für Ihr Motherboard herunterzuladen. ASUS P5QL/EPU... -
Seite 46: Bios-Menübildschirm
2.2.1 BIOS-Menübildschirm Menüelemente Menüleiste Konfigurationsfelder Allgemeine Hilfe BIOS SETUP UTILITY Main Ai Tweaker Advanced Power Boot Tools Exit Use [ENTER], [TAB] or System Time [14:14:35] [SHIFT-TAB] to select System Date [Wed 04/16/2008] a field. Legacy Diskette A [1.44M, 3.5 in.] Use [+] or [-] to configure system Time. -
Seite 47: Menüelemente
Elemente außerhalb des Bildschirms gibt. Drücken Sie die Oben-/Unten-Pfeiltasten oder Bild auf-/Bild ab-Tasten, um die weiteren Elemente auf dem Bildschirm anzeigen zu lassen. 2.2.9 Allgemeine Hilfe In der oberen rechten Ecke des Menübildschirms steht eine Kurzbeschreibung des gewählten Elements. ASUS P5QL/EPU... -
Seite 48: Main-Menü
2.3 Main-Menü Das Main-Menü erscheint und gibt Ihnen einen Überblick über die Grundinformationen zum System, wenn Sie das BIOS Setupprogramm öffnen. Im Abschnitt “2.2.1 BIOS-Menübildschirm” finden Sie Informationen zu Menüelementen und Navigationsanweisungen. BIOS SETUP UTILITY Main Ai Tweaker Advanced Power Boot Tools Exit... -
Seite 49: Storage Configuration
Hier können Sie den Zeitüberschreitungswert für die ATA/ATAPI-Geräteerkennung auswählen. Konfigurationsoptionen: [0] [5] [10] [15] [20] [25] [30] [35] 2.3.6 System Information Das Menü gibt Ihnen einen Überblick über die allgemeinen Systemspezifikationen. Die Werte der Elemente in diesem Menü werden vom BIOS automatisch ermittelt. ASUS P5QL/EPU 2-11... -
Seite 50: Ai Tweaker-Menü
Bios Information Das Element zeigt die automatisch ermittelten Informationen zum BIOS an. Processor Das Element zeigt die automatisch ermittelte CPU-Spezifikation an. System Memory Das Element zeigt die automatisch ermittelten Informationen zum Arbeitsspeicher an. 2.4 Ai Tweaker-Menü Im Ai Tweaker-Menü können Sie die Einstellungen für die Systemleistung festlegen. Wählen Sie das gewünschte Element aus und drücken Sie anschließend die <Eingabetaste>, um die Konfigurationsoptionen anzeigen zu lassen. - Seite 51 Hier können Sie die SB-Spannung einstellen. Konfigurationsoptionen: [1.5V] [1.6V] CPU Vcore offset [Auto] Hier können Sie CPU-vCore-Offset einstellen. Konfigurationsoptionen: [Auto] [0mv] [50mv] [100mv] [150mv] Phase Operating Control [Auto] Hier können Sie die EPU-Funktion aktivieren/deaktivieren. Konfigurationsoptionen: [Auto] [Fix EPU] ASUS P5QL/EPU 2-13...
-
Seite 52: Advanced-Menü
2.5 Advanced-Menü Die Elemente im Advanced-Menü gestatten Ihnen, die Einstellung für den Prozessor und andere Systemgeräte zu ändern. Beim Einstellen der Elemente im Advanced-Menü ist Vorsicht geboten. Falsche Werte können zu einer Systemfunktionsstörung führen. BIOS SETUP UTILITY Main Ai Tweaker Advanced Power Boot... -
Seite 53: Chipset
Konfigurationsoptionen: [3 DRAM Clocks] [4 DRAM Clocks] ~ [18 DRAM Clocks]. DRAM RAS# Precharge [5 DRAM Clocks] Konfigurationsoptionen: [3 DRAM Clocks] [4 DRAM Clocks] ~ [18 DRAM Clocks]. RAS# Activate to Precharge [15 DRAM Clocks] Konfigurationsoptionen: [3 DRAM Clocks] [4 DRAM Clocks] ~ [34 DRAM Clocks]. ASUS P5QL/EPU 2-15... -
Seite 54: Onboard Devices Configuration
RAS# to RAS# Delay [Auto] Steuert die Latenzzeit zwischen DDR SDRAM-Aktivierungsbefehl und dem Lese- /Schreib-Befehl. Konfigurationsoptionen: [Auto] [1 DRAM Clocks] [2 DRAM Clocks] [3 DRAM Clocks] ~ [15 DRAM Clocks]. Row Refresh Cycle Time [Auto] Konfigurationsoptionen: [Auto] [20 DRAM Clocks] [25 DRAM Clocks] [30 DRAM Clocks] [35 DRAM Clocks] [40 DRAM Clocks] [45 DRAM Clocks] [50 DRAM Clocks] [55 DRAM Clocks] [60 DRAM Clocks] [65 DRAM Clocks] [70 DRAM Clocks] [80 DRAM Clocks] [85 DRAM Clocks] [105 DRAM Clocks] [132 DRAM Clocks]... -
Seite 55: Usb Configuration
BIOS konfiguriert alle Geräte des Systems, wenn [Nein] gewählt wurde. Wenn Sie ein Plug&Play-Betriebssystem verwenden und [Ja] gewählt haben, dann konfiguriert das Betriebssystem die Plug&Play-Geräte, die für das Starten des Systems benötigt werden. Configuration options: [No] [Yes] ASUS P5QL/EPU 2-17... -
Seite 56: Power-Menü
Power-Menü Die Elemente im Power-Menü gestatten Ihnen, die Einstellungen für das APM (Advanced Power Management) zu ändern. Wählen Sie das gewünschte Element aus und drücken Sie anschließend die <Eingabetaste>. BIOS SETUP UTILITY Main Ai Tweaker Advanced Power Boot Tools Exit Select the ACPI state Suspend Mode [Auto]... -
Seite 57: Apm Configuration
Leitung ausweist. Konfigurationsoptionen: [Disabled] [Enabled] 2.6.5 Hardware Monitor CPU Temperature [xxxºC/xxxºF] MB Temperature [xxxºC/xxxºF] Die integrierte Hardware-Überwachung erkennt die Motherboard- und CPU-Temperaturen automatisch und zeigt sie an. Wählen Sie [Ignored], wenn Sie die erkannten Temperaturwerte nicht anzeigen lassen möchten. ASUS P5QL/EPU 2-19... -
Seite 58: Cpu Fan Speed [Xxxxrpm] Oder [Ignored]
CPU Fan Speed [xxxxRPM] oder [Ignored] Die integrierte Hardware-Überwachung erkennt automatisch die CPU-Lüfterdrehzahlen und zeigt sie in Umdrehungen pro Minute (RPM) an. Wenn der Lüfter nicht mit dem Lüfteranschluss am Motherboard verbunden ist, wird “N/A” in dem Feld angezeigt. CPU Q-Fan Control [Disabled] Hier können Sie den CPU Q-Fan-Controller aktivieren oder deaktivieren. -
Seite 59: Boot-Menü
Full Screen Logo [Enabled] Hier können Sie die Anzeige eines Vollbildschirm-Logos aktivieren oder deaktivieren. Konfigurationsoptionen: [Disabled] [Enabled] Wählen Sie [Enabled] für dieses Element, um die ASUS MyLogo2™-Funktion zu verwenden. AddOn ROM Display Mode [Force BIOS] Hier können Sie den Anzeigemodus für optionales ROM einstellen. Konfigurationsoptionen:... -
Seite 60: Security
2.7.3 Security Die Elemente im Sicherheits-Menü gestatten Ihnen, die Systemsicherheits-einstellungen zu ändern. Wählen Sie das gewünschte Element aus und drücken Sie anschließend die <Eingabetaste>, um die Konfigurationsoptionen anzeigen zu lassen. Change Supervisor Password Wählen Sie dieses Element, um das Supervisor-Kennwort einzurichten oder zu ändern. Das Element “Supervisor-Kennwort”... -
Seite 61: Tools-Menü
2.8.1 ASUS EZ Flash 2 Hier können Sie ASUS EZ Flash 2 ausführen. Wenn Sie die <Eingabetaste> drücken, erscheint eine Bestätigungsnachricht. Wählen Sie mit der linken/rechten Pfeiltaste zwischen [Yes] oder [No] und drücken Sie die <Eingabetaste>, um Ihre Wahl zu bestätigen. Bitte sehen Sie in Abschnitt 2.1.3 für mehr Details nach. -
Seite 62: Ai Net 2
Check Realtek LAN cable [Disabled] Aktiviert oder deaktiviert den Realtek LAN-Kabeltest während des Power-On Self-Test (POST). Konfigurationsoptionen: [Disabled] [Enabled] 2.8.4 ASUS O.C. Profile Save to Profle 1/2 Hier können Sie die derzeitige BIOS-Datei im BIOS Flash speichern. Drücken Sie die <Eingabetaste>, um die Datei zu speichern. -
Seite 63: Discard Changes
Bei Wahl dieser Option oder Drücken der Taste <F5> erscheint ein Bestätigungsfenster. Wählen Sie [Ok], um die Standardwerte zu laden. Wählen Sie [Exit & Save Changes] oder ändern Sie andere Punkte, bevor Sie die Werte in das beständige RAM speichern. ASUS P5QL/EPU 2-25... - Seite 64 2-26 Kapitel 2: BIOS setup...
