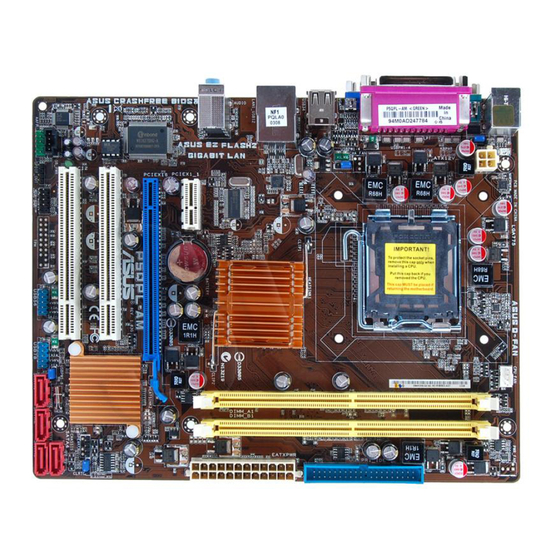

Asus P5QPL-AM Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Asus Anleitungen
  4. Mainboards
  5. P5QPL-AM
  6. Bedienungsanleitung
Asus P5QPL-AM Bedienungsanleitung

Asus P5QPL-AM Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

P5QPL-AM

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Asus P5QPL-AM

Inhaltszusammenfassung für Asus P5QPL-AM

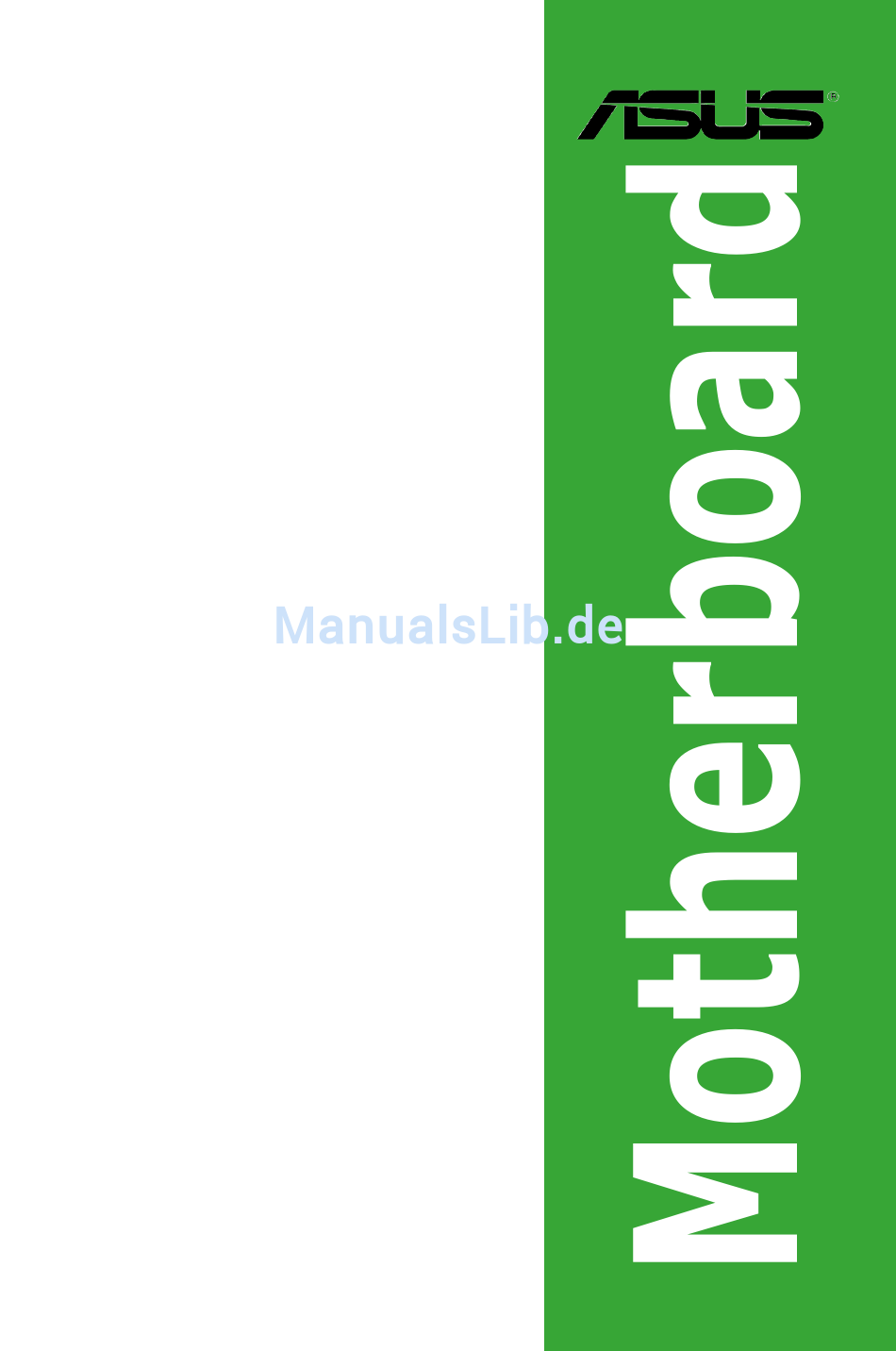

  • Seite 1 P5QPL-AM...
  • Seite 2 Kein Teil dieses Handbuchs, einschließlich der darin beschriebenen Produkte und Software, darf ohne ausdrückliche, schriftliche Genehmigung von ASUSTeK COMPUTER INC. (“ASUS”) in irgendeiner Form, ganz gleich auf welche Weise, vervielfältigt, übertragen, abgeschrieben, in einem Wiedergewinnungssystem gespeichert oder in eine andere Sprache übersetzt werden.

  • Seite 3: Inhaltsverzeichnis

    Inhalt Erklärungen ....................vi Sicherheitsinformationen ................. vii Über dieses Handbuch ................vii P5QPL-AM Spezifikationsübersicht ............ix Kapitel 1: Produkteinführung Willkommen! ................. 1-1 Paketinhalt ..................1-1 Sonderfunktionen ................ 1-1 1.3.1 Leistungsmerkmale des Produkts ........1-1 1.3.2 Innovative ASUS-Funktionen .......... 1-2 Bevor Sie beginnen ..............1-4 Motherboard-Übersicht ...............
  • Seite 4 Support-DVD-Informationen ......... 1-29 Kapitel 2: BIOS-Setup Verwalten und Aktualisieren des BIOS ........2-1 2.1.1 ASUS Update-Programm ..........2-1 2.1.2 ASUS EZ Flash 2-Programm .......... 2-2 2.1.3 ASUS CrashFree BIOS 3-Programm ......2-3 BIOS-Setupprogramm ..............2-4 2.2.1 BIOS-Menübildschirm ............. 2-5 2.2.2 Menüleiste ...............
  • Seite 5 Hardware-Überwachung ..........2-16 Boot-Menü .................. 2-17 2.6.1 Boot Device Priority ............2-17 2.6.2 Boot Settings Configuration .......... 2-17 Security ................. 2-18 2.6.3 Tools-Menü ................. 2-19 2.7.1 ASUS EZ Flash 2 ............2-19 2.7.2 AI NET 2................ 2-36 2.8 Exit-Menü ..................2-20...

  • Seite 6: Erklärungen

    Die rechtlichen Rahmenbedingungen für REACH (Registration, Evaluation, Authorization, and Restriction of Chemicals) erfüllend, veröffentlichen wir die chemischen Substanzen in unseren Produkten auf unserer ASUS REACH-Webseite unter http://green.asus.com/english/REACH.htm. Erklärung der Federal Communications Commission Dieses Gerät stimmt mit den FCC-Vorschriften Teil 15 überein. Sein Betrieb unterliegt folgenden zwei Bedingungen: •...

  • Seite 7: Sicherheitsinformationen

    Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie die Netzleitung aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden.

  • Seite 8: Weitere Informationen

    Weitere Informationen An den folgenden Quellen finden Sie weitere Informationen und Produkt- sowie Software- Updates. ASUS-Webseiten ASUS-Webseiten enthalten weltweit aktualisierte Informationen über ASUS-Hardware und Softwareprodukte. ASUS-Webseiten sind in ASUS-Kontaktinformationen aufgelistet. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente wie z.B. Garantiekarten, die von Ihrem Händler hinzugefügt sind.

  • Seite 9: Speicherung

    Betriebssystem weniger als 3GB. Es wird darum empfohlen, insgesamt nur 3GB Arbeitsspeicher zu installieren. *Eine Liste qualifizierter Anbieter finden Sie unter www.asus.com oder in diesem Benutzerhandbuch. Grafikkarte Integrierte Intel GMA X4500 (Graphics Media Accelerator) Unterstützt D-Sub mit max. Auflösung 2048 x 1536 x 32 Horizontal: 115KHz, Vertikal: 75Hz Erweiterungssteckplätze...

  • Seite 10: Übertaktungsfunktionen

    ����������������������� ASUS Stufenlose Frequenzauswahl (SFS): Übertaktungsfunktionen - FSB-Feineinstellung von 200 MHz bis 400 MHz in 1 MhHz-Schritten Übertaktungsschutz: - ASUS C.P.R. (CPU Parameter Recall) ASUS Sonderfunktionen ASUS CrashFree BIOS 3 ASUS Q-Fan ASUS EZ Flash 2 ASUS MyLogo ® AI NET 2 ASUS Zurbo Key Rücktafelanschlüsse...

  • Seite 11: Kapitel 1: Produkteinführung

    Vor der Installation des Motherboards und Ihrer Hardwaregeräte sollten Sie die im Paket enthaltenen Artikel anhand folgender Liste überprüfen. 1.2 Paketinhalt Paketinhalt Stellen Sie sicher, dass Ihr Motherboard-Paket die folgenden Artikel enthält. Motherboard ASUS P5QPL-AM Motherboard Kabel 1 x Serial ATA-Kabel 1 x UltraDMA 133/100/66-Kabel Zubehör 1 x E/A-Abdeckung Anwendungs-DVD...

  • Seite 12: Innovative Asus-Funktionen

    Mit dieser Funktion können Sie Ihr Lieblingsbild in ein 256-Farben- Startlogo verwandeln und damit Ihren Computer noch persönlicher gestalten. ASUS CrashFree BIOS 3 Diese Funktion erlaubt Ihnen, die originalen BIOS-Daten von einem USB- Speicher oder der beigelegten Support-DVD wiederherzustellen, wenn die BIOS-Codes und -Daten beschädigt wurden.
  • Seite 13 ASUS Q-Fan Die ASUS Q-Fan-Technologie kann die Lüfterdrehzahl je nach der Systembelastung regeln, um einen ruhigen, kühlen und effizienten Betrieb sicherzustellen. ASUS AI NET2 ASUS AI NET2 erkennt sofort nach dem Systemstart die Kabelverbindungen und meldet jede fehlerhafte Verbindung in bis zu 100 Meter Entfernung auf 1 Meter genau.

  • Seite 14: Bevor Sie Beginnen

    Dies dient zur Erinnerung, dass Sie das System ausschalten und das Netzkabel ausstecken müssen, bevor Sie eine Komponente von dem Motherboard entfernen oder hinzufügen. Die nachstehende Abbildung zeigt die Position der Onboard-LED SB_PWR P5QPL-VM Ausgeschaltet Standy Eingeschaltet P5QPL-AM Onboard-LED Kapitel 1: Produkteinführung...

  • Seite 15: Motherboard-Übersicht

    Rückseite des Computergehäuses, wie es unten abgebildet ist. 1.5.2 Schraubenlöcher Schraubenlöcher Stecken Sie acht (8) Schrauben in die eingekreisten Löcher, um das Motherboard am Gehäuse zu befestigen. Ziehen Sie die Schrauben nicht zu fest! Das Motherboard könnte sonst beschädigt werden. Diese Seite auf die Rückseite des Computergehäuses legen ASUS P5QPL-AM...

  • Seite 16: Motherboard-Layout

    1.5.3 Motherboard-Layout 15 14 Layout-Inhalte Anschlüsse/Jumper/Steckplätze/LED Seite Anschlüsse/Jumper/Steckplätze/LED Seite Tastaturstrom (3-pol. KBPWR) 1-21 RTC RAM löschen (3-pol. CLRTC) 1-20 ATX-Netzteilanschlüsse (24-pol. EATXPWR, 1-25 Serial ATA-Anschlüsse (7-pol. SATA1-4) 1-23 4-pol. ATX12V) USB-Geräteaufeckfunktion (3-pol. USBPW1-4, 1-21 USB-Anschlüsse (10-1 pol. USB56 und 1-27 3-pol.

  • Seite 17: 1.6.1 Installieren Der Cpu

    Sockel befindet und die Sockelpole nicht verbogen sind. Nehmen Sie unverzüglich Kontakt mit Ihrem Händler auf, wenn die PnP-Abdeckung fehlt oder Schäden an der PnP-Abdeckung/ Sockelpolen/Motherboard-Komponenten festzustellen sind. ASUS übernimmt nur die Reparaturkosten, wenn die Schäden durch die Anlieferung entstanden sind. •...
  • Seite 18 Drücken Sie den Arretierhebel mit Halteriegel Ihrem Daumen (A) und schieben ihn nach links (B), bis er von dem Halteriegel losgelassen wird. Um Schäden an den Sockelpolen zu vermeiden, entfernen Sie bitte die PnP-Abdeckung nicht vor dem Beginn Arretierhebel der CPU-Installation. PnP-Abdeckung Heben Sie den Arretierhebel in Pfeilrichtung bis zu einem Winkel von...
  • Seite 19 Haut gerät, waschen Sie sie so schnell wie möglich ab und suchen Sie einen Arzt auf. Um eine Kontamination der Paste zu vermeiden, tragen Sie sie nicht direkt mit dem Finger auf! Schließen Sie die Deckplatte (A) und drücken Sie dann den Arretierhebel (B), bis er in den Halteriegel einrastet. ASUS P5QPL-AM...

  • Seite 20: Installieren Des Cpu-Kühlkörpers Und Lüfters

    1.6.2 Installieren des �PU-Kühlk�rpers und Lüfters Installieren des �PU-Kühlk�rpers und Lüfters Intel LGA775-Prozessoren benötigen eine speziell konzipierte Kühlkörper-Lüfter-Einheit, um benötigen eine speziell konzipierte Kühlkörper-Lüfter-Einheit, um ® eine optimale Wärmekondition und Leistung sicherzustellen. • Wenn Sie einen Intel -Prozessor kaufen, ist die CPU-Lüfter-Kühlkörper-Einheit der ® Verpackung beigelegt.

  • Seite 21: Deinstallieren Des Cpu-Kühlkörpers Und -Lüfters

    So deinstallieren Sie den CPU-Kühlkörper und -Lüfter: Trennen Sie das CPU-Lüfterkabel von dem Anschluss am Motherboard. Drehen Sie jeden Druckstift gegen den Uhrzeigersinn. Ziehen Sie jeweils zwei Druckstifte diagonal nach oben heraus, um die Kühlkörper- Lüfter-Einheit von dem Motherboard zu lösen. ASUS P5QPL-AM 1-11...

  • Seite 22: Systemspeicher

    Entfernen Sie vorsichtig die Kühlkörper- Lüfter-Einheit vom Motherboard. Drehen Sie die Befestigungen in Uhrzeigerrichtung fest, um die korrekte Ausrichtung zu gewährleisten. 1.7 Systemspeicher 1.7.1 Übersicht Das Motherboard ist mit zwei Double Data Rate 2 (DDR2) Dual Inline Memory Module (DIMM)-Steckplätzen ausgestattet. Die nachstehende Abbildung zeigt die Position der DDR2-DIMM-Steckplätze an: Kanal Steckplätze...

  • Seite 23: Speicherkonfigurationen

    • Einige ältere DDR2-800 DIMMs entsprechen evtl. nicht Intel ʼs On-Die-Termination ® (ODT)-Anforderungen und werden automatisch auf den Betrieb als DDR2-667 heruntergestuft. Wenn dies passiert, wenden Sie sich an Ihren Arbeitsspeicherhändler, um den ODT-Wert des Speichers festzustellen. ASUS P5QPL-AM 1-13...

  • Seite 24: P5Qpl-Am Motherboard Qualified Vendors Lists (Qvl)

    P5QPL-AM Motherboard Qualified Vendors Lists (QVL) DDR2 667 DIMM- Unterstützung Größe Anbieter Artikelnummer Chip-Marke Chip-Nummer Kingston KVR667D2N5/2G Micron 7RE22 D9HNL • • SO1237650821 SBP D6408TR4 512MB Kingston KVR667D2N5/512 Kingston • • CGL25USL074905PECNB Kingston KVR667D2N5/2G Elpida E1108ACBG-8E-E 0813A90CC • • SO1280420822 SOP D6408TR4 Kingston KVR667D2N5/1G Kingston •...
  • Seite 25 GEIL GE24GB800C4QC GEIL DS Heat-Sink Package • • GEIL GX22GB6400UDC GEIL DS Heat-Sink Package • • GEIL GE22GB800C5DC GEIL DS Heat-Sink Package • • GEIL GE24GB800C5QC GEIL DS Heat-Sink Package • • (Fortsetzung auf der nächsten Seite) ASUS P5QPL-AM 1-15...
  • Seite 26 DDR2 800 DIMM- Unterstützung Größe Anbieter Artikelnummer Chip-Marke DS Chip-Nummer GEIL GB24GB6400C4DC GEIL DS GL2L128M88BA25AB • • GEIL GB24GB6400C5DC GEIL DS GL2L128M88BA25AB • • GEIL GB28GB6400C5QC GEIL DS GL2L128M88BA25AB • • GEIL GB28GB6400C4QC GEIL DS GL2L128M88BA25AB • • GEIL GX22GB6400LX GEIL DS Heat-Sink Package •...
  • Seite 27 Unterstützt ein Modulpaar, das als Paar einer Dual Channel- Speicherkonfiguration in die gelben Steckplätze gesteckt wird. Die aktuelle Liste qualifizierter Anbieter für DDR2-Speichermodule finden Sie auf der DDR2-Speichermodule finden Sie auf der finden Sie auf der ASUS-Webseite (www.asus.com). ASUS P5QPL-AM 1-17...

  • Seite 28: Installieren Eines Dimms

    1.7.3 Installieren eines DIMMs Trennen Sie unbedingt das System vom Netz, bevor Sie DIMMs oder andere Systemkomponenten hinzufügen oder entfernen. Ansonsten können sowohl das Motherboard als auch die Komponenten schwer beschädigt werden. Drücken Sie die Haltebügel nach DIMM-Kerbe außen, um den DIMM-Steckplatz zu entriegeln.

  • Seite 29: Erweiterungssteckplätze

    Karten, die die PCI-Spezifikationen erfüllen. 1.8.4 PCI Express x1-Steckplatz Dieses Motherboard unterstützt PCI Express x1-Netzwerkkarten, SCSI-Karten und andere Karten, die die PCI-Express-Spezifikationen erfüllen. 1.8.5 PCI Express x16-Steckplatz Dieses Motherboard unterstützt eine PCI Express x16-Grafikkarte, die die PCI-Express- Spezifikationen erfüllt. ASUS P5QPL-AM 1-19...

  • Seite 30: Jumper

    1.9 Jumper RTC-RAM löschen (3-pol. CLRTC) Mit diesen Jumpern können Sie das Echtzeituhr- (RTC) RAM im CMOS löschen. Sie können die Einstellung des Datums und der Zeit sowie die Systemsetup-Parameter im CMOS löschen, indem Sie die CMOS RTC RAM-Daten löschen. Die RAM-Daten im CMOS, die Systemeinstellungs-informationen wie z.B.
  • Seite 31 Gerät aus den S1-Ruhemodus (CPU angehalten, DRAM aktualisiert, System läuft im Niedrigenergiemodus) aufzuwecken. Setzen Sie ihn auf +5VSB, um den Computer aus den S3- und S4-Schlafmodus (kein Strom an der CPU, DRAM in langsamer Aktualisierung, Stromversorgung im reduzierten Energiemodus) aufzuwecken. ASUS P5QPL-AM 1-21...

  • Seite 32: Anschlüsse

    1.10 A����l���� 1.10.1 Rücktafelanschlüsse PS/2-Mausanschluss (grün). Dieser Anschluss ist für eine PS/2-Maus. . Parallel-Port. Dieser 25-pol. Anschluss ist für einen Parallel-Drucker, -Scanner oder anderes Gerät vorgesehen. LAN (RJ-45) -Port. Dieser Anschluss ermöglicht über einben Netzwerk-Hub Gigabit- Verbindungen zu einen lokalen Netzwerk (LAN). Beziehen Sie sich auf die folgende Tabelle für die LAN-Port-LED-Anzeigen.

  • Seite 33: Interne Anschlüsse

    PS/2-Tastaturanschluss (lila). Für den Anschluss einer PS/2-Tastatur. 1.10.2 Interne Anschlüsse Serial ATA-Anschlüsse (7-pol. SATA1-4) Diese Anschlüsse sind für Serial ATA-Signalkabel der Serial ATA-Festplatten. Lautsprecheranschluss (4-pol. SPEAKER) Dieser 4-pol. Anschluss ist für den Gehäuselautsprecher vorgesehen. Der Lautsprecher gibt die System-Piep- und Warntöne wieder. ASUS P5QPL-AM 1-23...

  • Seite 34: Kabelanschluss

    IDE-Anschluss (40-1 pol. PRI�IDE) IDE-Anschluss (40-1 pol. PRI�IDE) PRI�IDE) Der integrierte IDE-Anschluss nimmt Ultra DMA (100/66/33)-Signalkabel auf. Jedes Ultra DMA 100/66/33-Signalkabel hat drei Anschlüsse: blau, schwarz, und grau. Verbinden Sie den blauen Anschluss mit dem IDE-Anschluss des Motherboards, und wählen Sie aus den folgenden Modi, um das Gerät zu konfigurieren.
  • Seite 35 System mit mehreren stromverbrauch-intensiven Geräten einrichten. Wenn nicht genügend Leistung vorhanden ist, kann das System instabil oder möglicherweise gar nicht erst gestartet werden. Audioanschluss für optische Laufwerke (4-pol. �D) Mit diesen Anschlüssen können Sie Stereo-Audiosignale von Quellen wie CD-ROM- Laufwerken, dem TV-Tuner, oder MPEG-Karten empfangen. ASUS P5QPL-AM 1-25...
  • Seite 36 CPU fan connector (4-pin CPU�FAN) Der Lüfteranschluss unterstützt Lüfter mit 350 mA - 2000 mA (max. 24 W). Verbinden Sie das Lüfterkabel mit den Lüfteranschluss am Motherboard, wobei der schwarze Leiter jedes Kabels zum Erdungsstift des Anschlusses passen muss. Vergessen Sie nicht, die Lüfterkabel mit den Lüfteranschlüssen zu verbinden. Eine unzureichende Belüftung innerhalb des Systems kann die Motherboard-Komponenten beschädigen.
  • Seite 37 Dieser Anschluss ist für einen zusätzlichen Sony/Philips Digital Interface (S/PDIF) -Port. Verbinden Sie das S/PDIF-Ausgangsmodulkabel mit diesen Anschluss und installieren Sie das Modul in einen freien Gehäuseausgang an der Rückseite des Gehäuses. Das S/PDIF-Modul muss separat erworben werden. ASUS P5QPL-AM 1-27...
  • Seite 38 Systemtafelanschluss (20-8 pol. F�PANEL) Dieser Anschluss unterstützt mehrere Gehäuse-gebundene Funktionen. Systemstrom-LED (2-pol. PLED) PLED) • Dieser 2-pol. Anschluss wird mit der System-Strom-LED verbunden. Verbinden Sie das Strom-LED-Kabel vom Computergehäuse mit diesem Anschluss. Die System-Strom-LED leuchtet, wenn Sie das System einschalten. Sie blinkt, wenn sich das System im Energiesparmodus befindet.

  • Seite 39: Software-Unterstützung

    Sie installieren können, um alle Motherboard-Funktionen nutzen zu können. Der Inhalt der Support-DVD kann jederzeit und ohne Ankündigung geändert werden. Bitte besuchen Sie für Updates die ASUS-Webseite (www.asus.com). Ausführen der Support-DVD Legen Sie die Support-DVD in das optische Laufwerk. Die DVD zeigt automatisch das Treibermenü...
  • Seite 40 1-30 Kapitel 1: Produkteinführung...

  • Seite 41: Bios-Informationen

    1. Legen Sie die Support-DVD in das optische Laufwerk ein. Das Drivers-Menü wird geöffnet. 2. Klicken Sie auf den Utilities-Registerreiter und dann auf Install ASUS Update. 3. Folgen Sie den Bildschirmanweisungen, um die Installation zu beenden. Beenden Sie alle Windows®-Anwendungen, bevor Sie das BIOS mit Hilfe dieses Programms aktualisieren.

  • Seite 42: Asus Ez Flash 2-Programm

    3. Folgen Sie den Bildschirmanweisungen, um die Aktualisierung zu beenden. 2.1.2 ASUS EZ Flash 2-Programm Mit ASUS EZ Flash 2 können Sie das BIOS mühelos aktualisieren, ohne ein auf DOS basierendes Programm verwenden zu müssen. Bevor Sie dieses Programm benutzen, besuchen Sie bitte die ASUS-Website (www.asus.com), um die neueste BIOS-Datei für Ihr Motherboard herunterzuladen.

  • Seite 43: Asus Crashfree Bios 3-Programm

    2. Wenn die richtige BIOS-Datei gefunden wurde, führt EZ Flash 2 die BIOS-Aktualisierung durch und startet dann automatisch das System neu. • Das ASUS EZ Flash-Programm unterstützt nur eine USB-Flash-Disk im FAT 32/16- Format und einer Partition. • Das System darf während der Aktualisierung des BIOS NICHT ausgeschaltet oder neu gestartet werden! Ein Systemstartfehler kann die Folge sein! 2.1.3...

  • Seite 44: Bios-Setupprogramm

    4. Starten Sie das System neu, nach der BIOS-Aktualisierung neu. • ASUS CrashFree BIOS 3 unterstützt nur eine USB-Flash-Disk im FAT 32/16-Format und einer Partition. Der Datenträger sollte kleiner als 8GB sein. • Das System darf während der Aktualisierung des BIOS NICHT ausgeschaltet oder neu gestartet werden! Ein Systemstartfehler kann die Folge sein! Das wiederhergestellte BIOS ist möglicherweise nicht die aktuellste BIOS-Version für...

  • Seite 45: Bios-Menübildschirm

    Menü. Siehe Abschnitt “2.8 Exit-Menü”. • Die in diesem Abschnitt angezeigten BIOS-Setup-Bildschirme dienen nur als Referenz und können u.U. von dem, was Sie auf dem Bildschirm sehen, abweichen. • Besuchen Sie die ASUS-Webseite (www.asus.com), um die neueste BIOS-Datei für Ihr Motherboard herunterzuladen. 2.2.1 BIOS-Menübildschirm...

  • Seite 46: Navigationstasten

    2.2.3 Navigationstasten In der unteren rechten Ecke eines Menübildschirms werden Navigationstasten für das jeweilige Menü angezeigt. Verwenden Sie diese Navigationstasten, um Elemente im Menü auszuwählen und die Einstellungen zu ändern. Einige Navigationstasten sind von Bildschirm zu Bildschirm verschieden. 2.2.4 Menüelemente Wenn ein Element auf der Menüleiste markiert ist, werden die speziellen Elemente für dieses Menü...

  • Seite 47: Main-Menü

    [CDROM], wenn Sie ein CD-ROM-Laufwerk konfigurieren. Wählen Sie [ARMD] (ATAPI Removable Media Device), wenn Ihr Gerät ein ZIP-, LS-120- oder MO-Laufwerk ist. Konfigurationsoptionen: [Not Installed] [Auto] [CDROM] [ARMD] Dieses Element wird nicht angezeigt, wenn die Geräte SATA1/2/3/4 ausgewählt wurden. ASUS P5QPL-AM...
  • Seite 48 LBA/Large Mode [Auto] Hier können Sie den LBA-Modus aktivieren oder deaktivieren. Wenn Ihr Gerät den LBA-Modus unterstützt und das Gerät nicht zuvor unter deaktiviertem LBA-Modus formatiert wurde, dann wählen Sie bitte [Auto], um den LBA-Modus zu aktivieren. Konfigurationsoptionen: [Disabled] [Auto] Block (Multi-sector Transfer) M [Auto] Hier können Sie die Multi-Sektorenübertragungen aktivieren oder deaktivieren.

  • Seite 49: System Information

    CPU-Frequenz zu bestimmen. Wählen Sie eine der voreingestellten Übertaktungskonfigurationsoptionen aus: [MANUAL] [Auto] [Overclock Profile]: Manual ermöglicht individuelle Einstellung der Übertaktungsparameter. Auto lädt die optimalen Einstellungen für das System. Overclock Profile - lädt das Übertaktungsprofil mit den optimalen Parametern für stabiles Übertakten. ASUS P5QPL-AM...

  • Seite 50: Dram Frequency [Auto]

    Die folgenden Elemente wird nur angezeigt, wenn AI Overclocking auf [Manual] eingestellt ist. CPU Frequency [xxx] Hier wird die Frequenz, die der Takt-Generator an den Systembus und PCI-Bus sendet, angezeigt. Der Wert dieses Elements wird vom BIOS automatisch ermittelt. Verwenden Sie die Taste <+> oder <->, um die CPU-Frequenz einzustellen. Sie können die gewünschte CPU-Frequenz auch mit den Nummerntasten eintippen.
  • Seite 51 [Disabled] [Enabled] Execute-Disable Bit Capability [Enabled] Aktiviert oder deaktiviert die Intel® Execute Disable Bit-Funktion, mit der Ihr Computer noch besser vor Viren und anderen böswilligen Attacken geschützt wird. Die Funktion ist standardmäßig auf [Enabled] eingestellt. Konfigurationsoptionen: [Disabled] [Enabled] ASUS P5QPL-AM 2-11...
  • Seite 52 Das folgende Element wird nur angezeigt, wenn ein Intel® Pentium® 4 oder neuerer Prozessor mit Enhanced Intel SpeedStep® Technology (EIST)-Unterstützung installiert ist. Intel(R) SpeedStep(TM) Tech [Enabled] Hier können Sie die Enhanced Intel® SpeedStep®-Technologie einstellen. Mit [Enabled] können Sie in den Energieeinstellungen des Betriebssystem die EIST-Funktion aktivieren.

  • Seite 53: Usb-Konfiguration

    Hier können Sie den IRQ der parallelen Schnittstelle auswählen. Konfigurationsoptionen: [IRQ5] [IRQ7] 2.4.5 USB-Konfiguration Die Elemente in diesem Menü gestatten Ihnen, die USB-verwandten Funktionen einzustellen. Wählen Sie das gewünschte Element aus und drücken Sie anschließend die <Eingabetaste>, um die Konfigurationsoptionen anzeigen zu lassen. ASUS P5QPL-AM 2-13...

  • Seite 54: Pci Pnp

    Die Elemente Module Version und USB Devices Enabled zeigen die automatisch ermittelten Werte an. None wird angezeigt, wenn kein USB-Gerät erkannt wurde. USB Functions [Enabled] Hier können Sie die USB-Funktionen aktivieren oder deaktivieren. Konfigurationsoptionen: [Disabled] [Enabled] USB 2.0 Controller [Enabled] Hier können Sie die USB-Anschlüssen aktivieren oder deaktivieren.

  • Seite 55: Power-Menü

    - zurückzukehren. Konfigurationsoptionen: [Power Off] [Power On] [Last State] Power On By PS/2 KB/MS [Disabled] Bei Einstellung auf [Enabled] können Sie das System über eine PS/2-Maus / Tastatur einschalten. Diese Funktion benötigt eine ATX-Stromversorgung, die mindestens 1A auf der +5VSB-Leitung ausweist. Konfigurationsoptionen: [Disabled] [Enabled] ASUS P5QPL-AM 2-15...

  • Seite 56: Hardware Monitor

    Resume On Ring [Disabled] Hier können Sie festlegen, ob das RI ein Weckereignis erzeugen kann. Konfigurationsoptionen: [Disabled] [Enabled] Resume On PCI Devices [Disabled] Bei Einstellung auf [Enabled] können Sie das System über eine PCI LAN- oder Modem-Karte einschalten. Diese Funktion benötigt eine ATX-Stromversorgung, die mindestens 1A auf der +5VSB-Leitung ausweist.

  • Seite 57: Boot-Menü

    Full Screen Logo [Enabled] Hier können Sie die Anzeige eines Vollbildschirm-Logos aktivieren oder deaktivieren. Konfigurationsoptionen: [Disabled] [Enabled] Wählen Sie [Enabled] für dieses Element, um die ASUS MyLogo™ 2-Funktion zu verwenden. AddOn ROM Display Mode [Force BIOS] Hier können Sie den Anzeigemodus für optionales ROM einstellen. Konfigurationsoptionen:...

  • Seite 58: Security

    2.6.3 Security Die Elemente im Sicherheits-Menü gestatten Ihnen, die Systemsicherheits-einstellungen zu ändern. Wählen Sie das gewünschte Element aus und drücken Sie anschließend die <Eingabetaste>, um die Konfigurationsoptionen anzeigen zu lassen. Change Supervisor Password Wählen Sie dieses Element, um das Supervisor-Kennwort einzurichten oder zu ändern. Das Element “Supervisor-Kennwort”...

  • Seite 59: Tools-Menü

    2.7.1 ASUS EZ Flash 2 Hier können Sie ASUS EZ Flash 2 ausführen. Wenn Sie die <Eingabetaste> drücken, erscheint eine Bestätigungsnachricht. Wählen Sie mit der linken/rechten Pfeiltaste zwischen [Yes] oder [No] und drücken Sie die <Eingabetaste>, um Ihre Wahl zu bestätigen. Siehe Abschnitt 2.1.2 für Details.

  • Seite 60: Exit-Menü

    Exit menu Die Elemente im Exit-Menü gestatten Ihnen, die optimalen oder abgesicherten Standardwerte für die BIOS-Elemente zu laden, sowie Ihre Einstellungsänderungen zu speichern oder zu verwerfen. BIOS SETUP UTILITY Main Advanced Power Boot Tools Exit Exit Options Exit system setup Exit system setup after saving the after saving the...

Inhaltsverzeichnis
