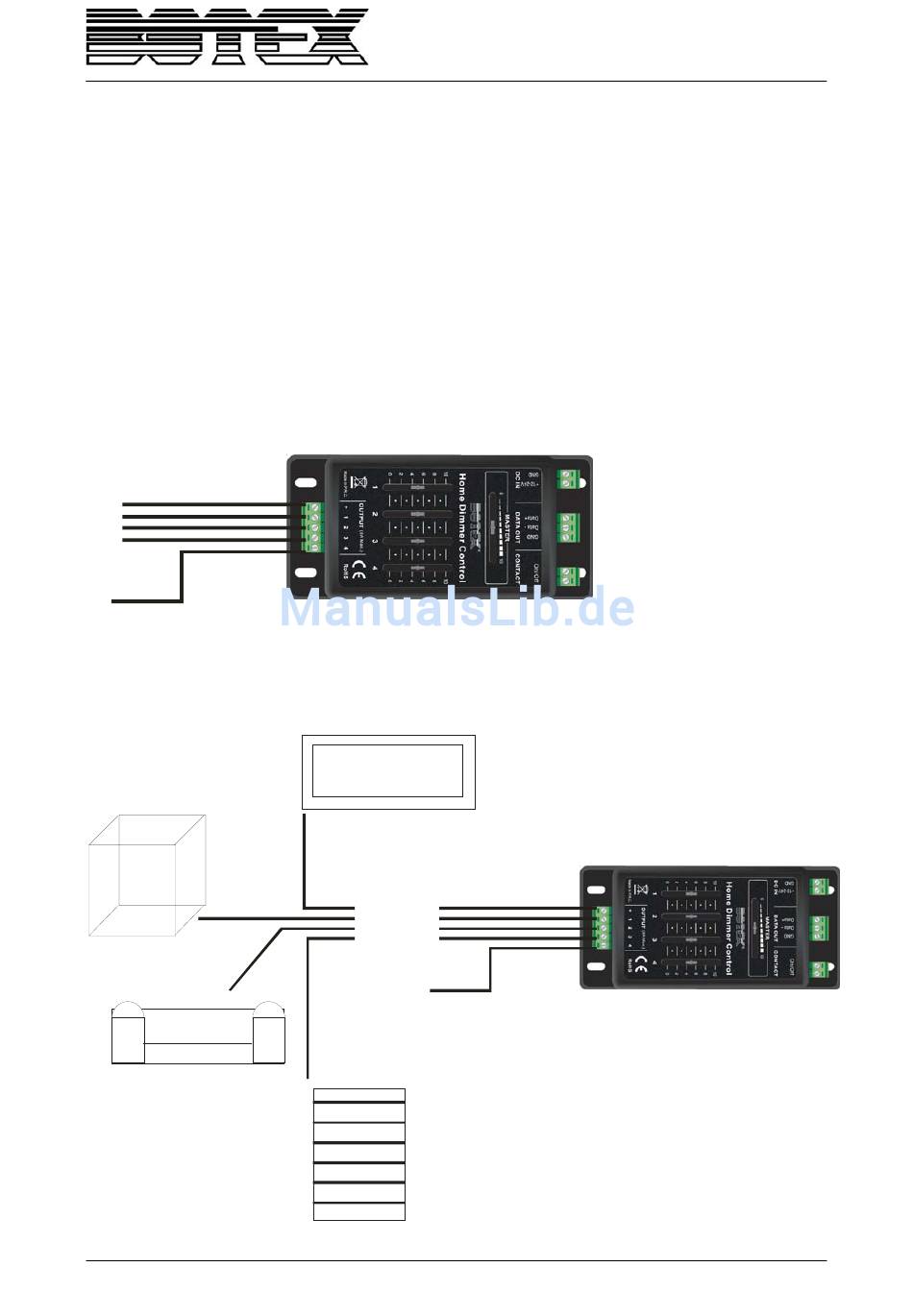

3.1.1. LED anschließen und Bedienen
Achtung!! Es können nur LED Stripes oder Komponenten angeschlossen werden, die mit einem
gemeinsamen V+ ausgestattet sind!
1. Verbinden sie das gemeinsame V+ mit dem entsprechend beschrifteten Ausgang des Home
Dimmers
2. Verfahren sie mit Rot Grün und Blau,wie mit dem V+ Kabel und schließen sie die Kabel an die
entsprechenden Kontakte Ch1 Ch2 Ch3 oder Ch4 an.
3. Zu jedem dieser Kanäle gehört der entsprechende Fader mit dem sie die Helligkeit einstellen
können.
4. Der Master Fader stellt hierbei die Gesamthelligkeit ein.
Rot
Grün
Blau
Weiß
V+
Eine weitere Möglichkeit den Dimmer zu betreiben ist jeweils verschiedene Weißzonen im
Wohnbereich damit anzusteuern, wie das untere Verkabelungsbeispiel zeigt:
Raumlicht
Sofa
TV Ambient
Weiß Zone 1
Weiß Zone 2
Weiß Zone 3
Weiß Zone 4
gemeinsames V+
Regal
5 / 7
