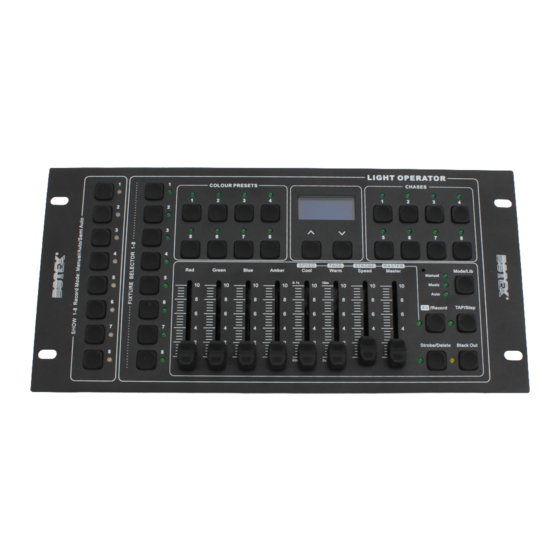

Botex LED Commander Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Bedienungsanleitung
LED Commander

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Botex LED Commander

Inhaltszusammenfassung für Botex LED Commander

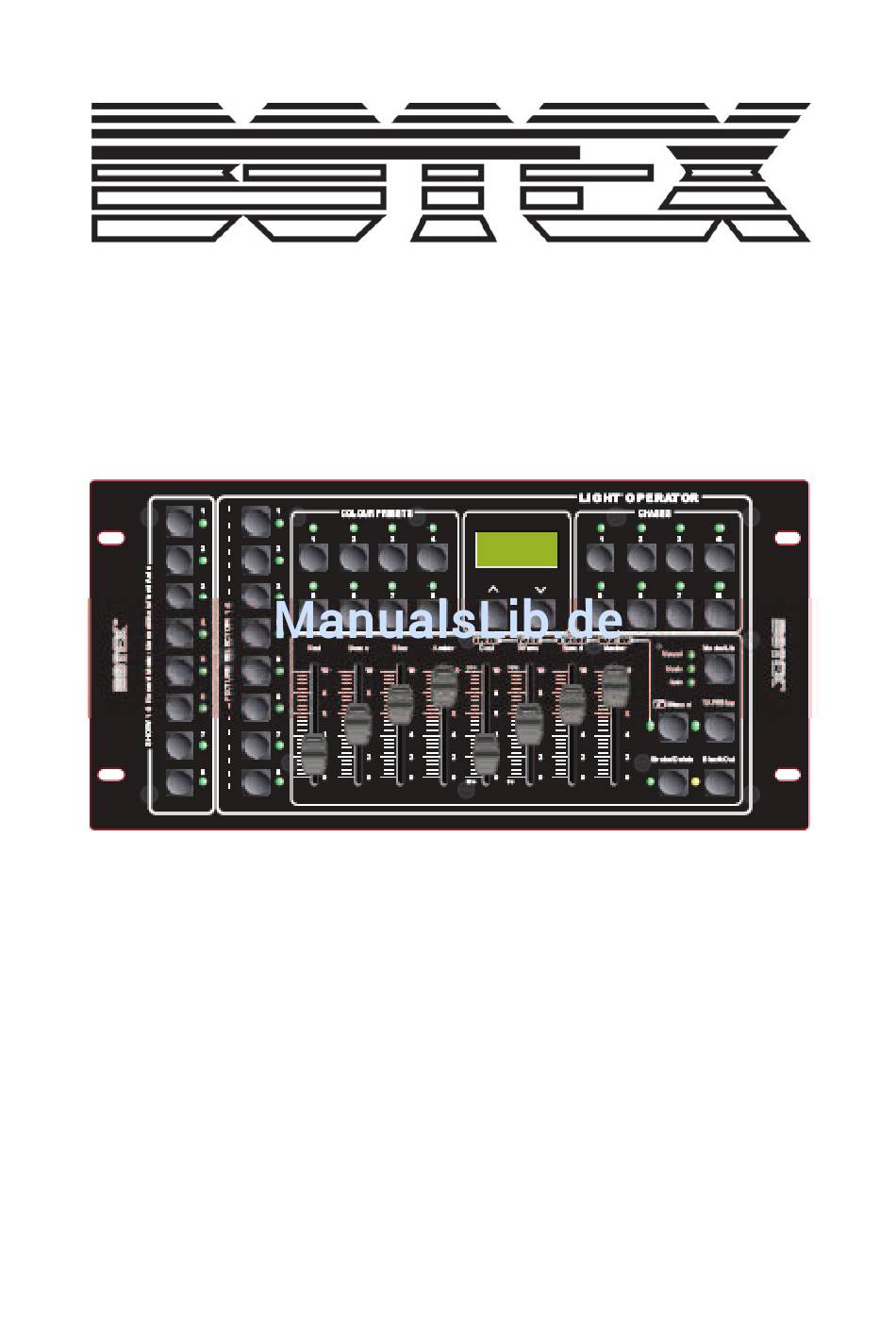

  • Seite 1 Bedienungsanleitung LED Commander...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheitshinweise ......................... 3 1.1. Hinweise für den sicheren und einwandfreien Gebrauch ............3 Grundsätzliche Vorteile ........................4 Front Panel ............................5 Rückseite ............................7 LED Geräte Library .......................... 8 5.1. LED Geräte patchen ........................ 8 5.2. Ein LED Gerät zufügen ......................9 5.3.

  • Seite 3: Sicherheitshinweise

    Sicherheitshinweise Dieses Gerät ist nur für die Verwendung in geschlossenen Räumen (nicht im Freien) erlaubt. Es erlischt der Garantieanspruch, bei manuellen Veränderungen des Gerätes. Nur von ausgebildeten Fachkräften reparieren lassen. Benutzen Sie nur Sicherungen desselben Typs und nur Originalteile als Ersatzteile.

  • Seite 4: Grundsätzliche Vorteile

    ACHTUNG! Der Garantieanspruch erlischt, bei Schäden die durch Nichtbeachtung der Anleitung verursacht werden. Der Hersteller und Importeur übernimmt für Folgeschäden die daraus resultieren keinerlei Haftung. Nur ausgebildete und unterwiesene Fachkräfte dürfen den korrekten elektrischen Anschluss durchführen. Alle elektrischen und mechanischen Anschlüsse müssen entsprechend der europäischen Sicherheitsnormen montiert sein.

  • Seite 5: Front Panel

    3. Front Panel 5 / 5...
  • Seite 6 1. SHOW Knöpfe 1-8 Die Show Knöpfe werden benutzt um aufgenommene Flash Files abzuspielen. 2. FIXTURE Auswahl 1-8 Diese Knöpfe werden benutzt um die zu bedienenden Geräte auszuwählen. Halten sie den Knopf eines Gerätes ca 2 Sekunden gedrückt um das gepatchte Gerät zu sehen. 3.

  • Seite 7: Rückseite

    10. Black Out Knopf Dieser Knopf setzt alle DMX Werte auf 0 solange er gedrückt ist. 11. Strobe/Delete Knopf Dieser Knopf wird benutzt, um die Strobe Funktion anzuwählen und im Programmiermodus kann man damit unerwünschte Steps löschen. Wenn das Strobe gerade läuft drücken und halten sie diesen Knopf für 2 Sekunden um die Frequenz sehen zu können.

  • Seite 8: Led Geräte Library

    5. Audio In Line Eingang 0,1V -1Vp-p 6. Hauptschalter Um das Gerät EIN bzw AUS zu schalten 7. DC IN Anschluss für das Netzteil DC 9-12V 300mA Minimum 5. LED Geräte Library Alle Änderungen an der LED Fixture Library können lediglich im Programmiermodus durchgeführt werden.

  • Seite 9: Ein Led Gerät Zufügen

    5.2. Ein LED Gerät zufügen Um ein LED Gerät zuzufügen muss sich der Controller im Programmiermodus befinden! 1. Drücken sie UP/DOWN um durch das Menü zu scrollen bis „2.Add“. Dann drücken sie FN/RECORD um ein Gerät zuzufügen. Im 2.Add Menü können die UP/DOWN Tasten benutzt werden um durch die verschiedenen Untermenüs zu scrollen.

  • Seite 10: Editieren Eines Led Gerätes

    5.3. Editieren eines LED Gerätes Um ein LED Gerät zu editieren muss sich der Controller im Programmiermodus befinden. 1. Drücken sie UP/DOWN um durch die Menüs zu scrollen bis 3.Edit im Display steht. Dann drücken sie FN/RECORD um ins Menü zu gelangen. 2.

  • Seite 11: Library Verlassen

    5.6. Library verlassen Es gibt zwei Wege um die Fixture Library zu verlassen. Drücken sie Mode/Lib zum Verlassen. Alternativ können sie die UP/DOWN Knöpfe drücken um bis zum Menüpunkt 6.Exit zu scrollen. Dort drücken sie dann Fn/Record um die Library zu verlassen. 6.

  • Seite 12: Ein Farb-Preset Löschen

    6.2. Ein Farb-Preset löschen Um ein Farb Preset löschen zu können muss das Gerät im Programmiermodus sein. Um ein unerwünschtes Farb-Preset zu löschen drücken und halten sie den Strobe/Delete Knopf. Gleichzeitig drücken sie den Knopf des Farb-Presets das sie löschen wollen. Alle LEDs des Controllers blinken nun 3 mal auf als Bestätigung für das Löschen.

  • Seite 13: Einen Chase Löschen

    7. Wenn sie einen Schritt löschen wollen, drücken sie die UP/DOWN Tasten um den unerwünschten Schritt auszuwählen. Dann drücken sie Strobe/Delete um den aktuellen Schritt zu löschen. Es können bis zu 99 Schritte pro Chaser gespeichert werden. Jeder Chase hat 8 eingebaute Schritte als Werkseinstellung! 7.2.

  • Seite 14: Eine Szene Editieren

    Im Musik Mode wird entsprechend dem Rhythmus immer einen Schritt weiter geschaltet. Mit den UP/DOWN Knöpfen können sie die Mikroempfindlichkeit erhöhen oder verringern. SENS bedeutet Empfindlichkeit. Im Auto Modus wird der Chase automatisch abgefahren. Mit dem Tap/Step Knopf können sie die Geschwindigkeit mit Tappen und erhöhen oder verringern.

  • Seite 15: Show

    8. Show 8.1. Ein DMX Signal aufnehmen 1. Um den Programmiermodus einzuschalten drücken und halten sie Fn/Record für ca 5 Sekunden, bis die LED Anzeige neben diesem Knopf aufleuchtet. 2. Drücken sie einen der Show 1-8 Knöpfe den sie bespielen wollen. 3.

  • Seite 16: Eine Show Starten

    8.2. Eine Show starten 1. drücken und halten sie Fn/Record für ca 5 Sekunden, bis die LED neben dem Knopf ausgeht und sie somit den Programmiermodus verlassen haben. 2. Drücken sie den Show Knopf um eine Show zu wählen, die wiedergegeben werden soll.

  • Seite 17: Updates

    6.3. Klicken sie auf „Download to keypad“ um die Show auf der Konsole zu speichern. 9. Updates 1. Hierfür bekommen sie die Updat File „LightOpPro.scn“ von Botex 2. Schalten sie die Konsole aus. Dann drücken und halten sie Fn/Record und Mode/Lib und schalten die Konsole wieder ein.

  • Seite 18: Importeur

    Importeur: B & K Braun GmbH Industriestraße 1 D-76307 Karlsbad www.bkbraun.com info@bkbraun.com 18 / 18...
