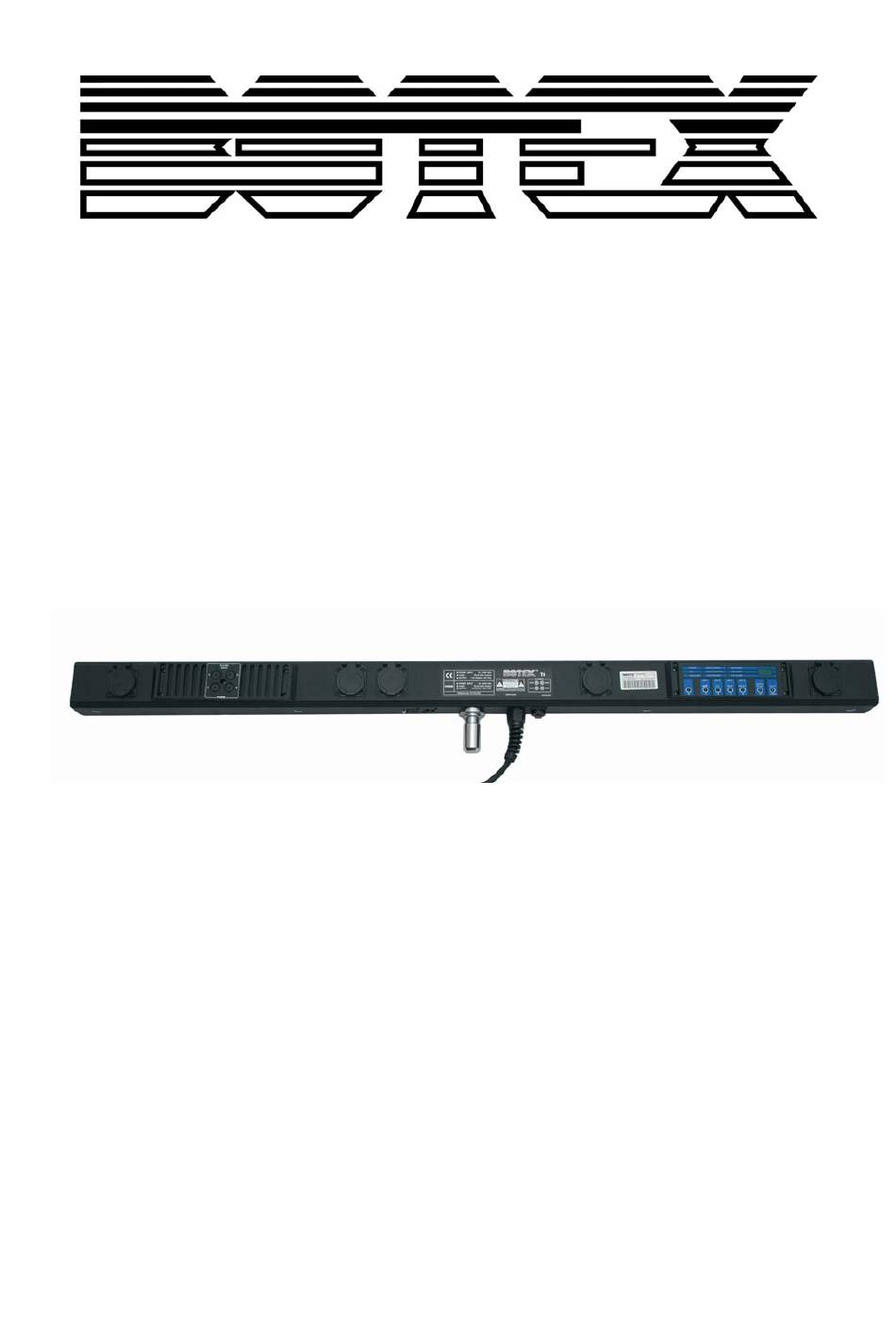

- Seite 1 Bedienungsanleitung Digitale T-Bar T-4...
- Seite 2 Inhaltsverzeichnis Sicherheitshinweise ........................3 1.1. Hinweise für den sicheren und einwandfreien Gebrauch ............3 Einführung............................4 Technische Daten ........................... 4 Bedienung............................4 4.1. DMX Modus ........................... 4 4.1.1. Knöpfe 1, 2, 3 und 4 ...................... 4 4.1.2. UP Knopf ........................4 4.1.3.
- Seite 3 Sicherheitshinweise • Dieses Gerät ist nur für die Verwendung in geschlossenen Räumen (nicht im Freien) erlaubt. • Es erlischt der Garantieanspruch, bei manuellen Veränderungen des Gerätes. • Nur von ausgebildeten Fachkräften reparieren lassen. • Benutzen Sie nur Sicherungen desselben Typs und nur Originalteile als Ersatzteile.
- Seite 4 ACHTUNG! Der Garantieanspruch erlischt, bei Schäden die durch Nichtbeachtung der Anleitung verursacht werden. Der Hersteller und Importeur übernimmt für Folgeschäden die daraus resultieren keinerlei Haftung. Nur ausgebildete und unterwiesene Fachkräfte dürfen den korrekten elektrischen Anschluss durchführen. Alle elektrischen und mechanischen Anschlüsse müssen entsprechend der europäischen Sicherheitsnormen montiert sein.
- Seite 5 4.1.3. Down Knopf Drücken sie um die DMX Adresse zu verringern bis minimum 1 4.1.4. F+ Knöpfe (drücken sie F und gleichzeitig) Drücken sie um L- oder R- zu wählen. Achtung: L- bezeiht sich auf die Dateninformationen von Ch1, Ch2, Ch3, Ch4, passend zu den Ausgängen 1,2,3,4 R- bezeiht sich auf die Dateninformationen von Ch1, Ch2, Ch3, Ch4, passend zu den Ausgängen 4,3,2,1...
- Seite 6 4.2. Master Modus Wenn die Master LED leuchtet wird das Gerät als DMX Chase genutzt. 4.2.1. Knöpfe 1, 2, 3 und 4 Drücken sie um im Display das gewünschte Dimmer Level einzustellen. Die entsprechende LED blinkt. Nun können sie mit den UP/DOWN Tasten die gewünschten Werte einstellen. Diese 4 Knöpfe nur benutzt werden, wenn Manual Dimmer angewählt ist, also die entsprechende LED an ist.
- Seite 7 4.2.8. F + Preset Knöpfe Drücken sie um folgende Parameter einzustellen. Wählen sie mit den UP und DOWN Tasten die Werte an. Parameter Funktion F00 – F99 Fade Zeit (0-10S) d00 – dFF Dimmer (0-100%) E00 – E25 Preset minimaler Dimmer Wert (0 – 25%) 4.2.9.
- Seite 8 6. Abkürzungen im Display Anzeige Bedeutung Die Informationen der Kanäle 1-4 werden auf den Kanälen 1-4 ausgegeben. Die Informationen der Kanäle 1-4 werden auf den Kanälen 4-1 ausgegeben 0 – 100% Dimming eingeschaltet Nur FULL ON und STAND BY eingeschaltet, Dimming ausgeschaltet DMX Output DMX Input FULL ON...
- Seite 9 Importeur: B & K Braun GmbH Industriestraße 1 D-76307 Karlsbad www.bkbraun.com info@bkbraun.com 9 / 9...
