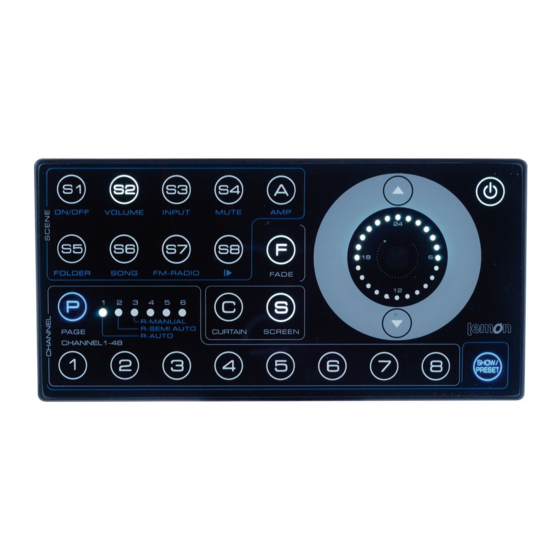

Botex ADT-48 Bedienungsanleitung

Lemon-seri; led controller
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Bedienungsanleitung
ADT-48

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Botex ADT-48

Inhaltszusammenfassung für Botex ADT-48

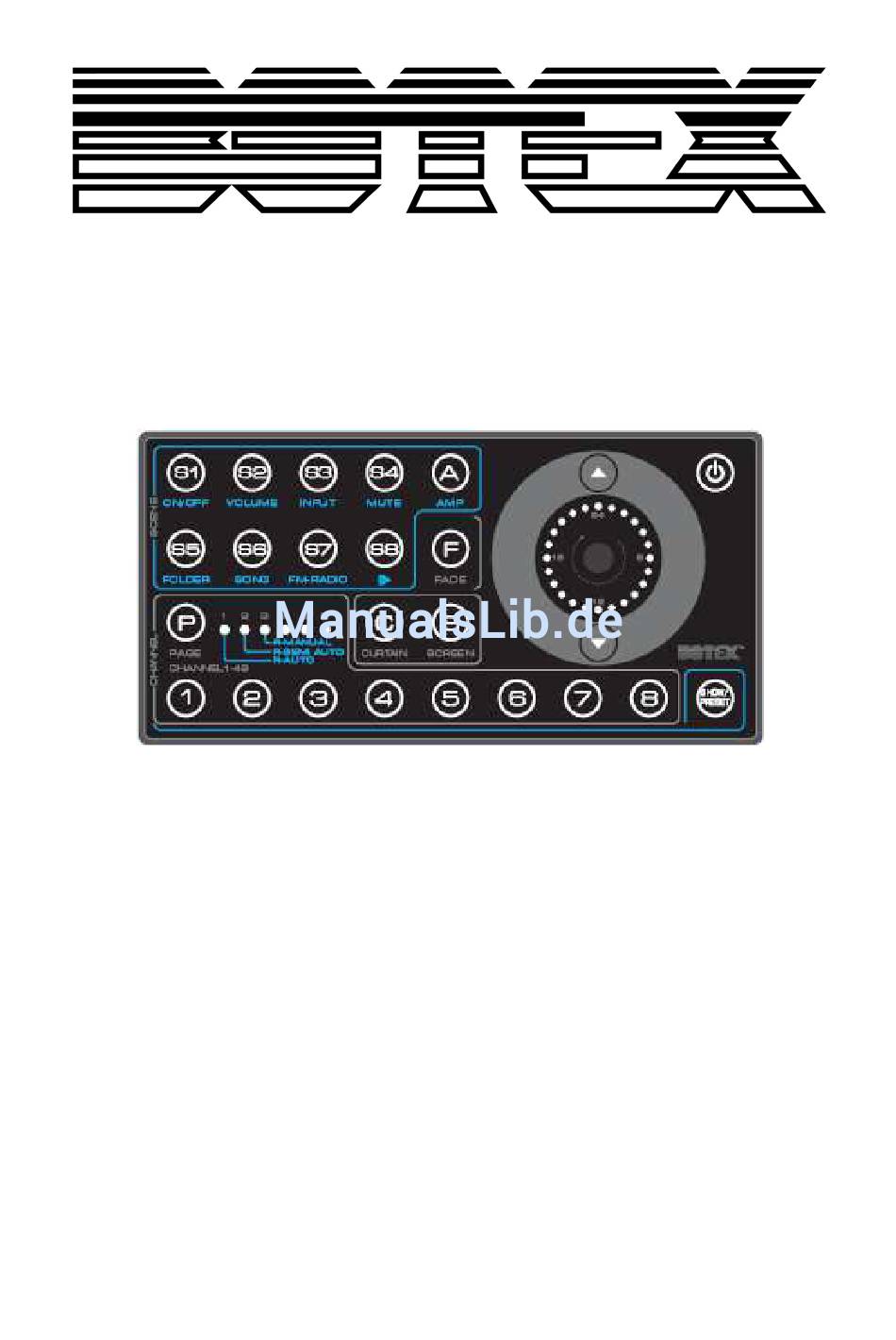

  • Seite 1 Bedienungsanleitung ADT-48...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheitshinweise.......................... 3 1.1. Hinweise für den sicheren und einwandfreien Gebrauch ............3 Einleitung ............................4 Schlüsselfunktionen ......................... 4 Bedienelemente und Funktionen ..................... 6 Verbindungseinstellungen ........................ 7 Bedienung ............................8 6.1. An/Aus ............................. 8 6.2. SZENE ............................. 9 6.2.1. Eine Szene abspielen ...................... 9 6.2.2.

  • Seite 3: Sicherheitshinweise

    1. Sicherheitshinweise • Lesen Sie die Sicherheitshinweise, sowie die Bedienungsanleitung sorgfältig durch. • Bewahren Sie die Bedienungsanleitung auf. • Beachten Sie alle Warnhinweise. • Beachten Sie die Bedienungsanleitung. • Um Feuer und Stromschläge zu verhindern, schützen Sie das Gerät vor Regen und Feuchtigkeit.

  • Seite 4: Einleitung

    Alle elektrischen und mechanischen Anschlüsse müssen entsprechend der europäischen Sicherheitsnormen montiert sein. 2. Einleitung Vielen Dank, dass sie sich für den ADT-48 der Lemon-Serie entschieden haben. Der ADT-48 ist ein hybrider LED Controller mit einer Touch-Oberfläche. Der Controller ist multifunktional, kompakt und leicht zu bedienen.
  • Seite 5 • Aufnahme und Wiedergabe von 8 Shows, 512 Kanäle (25 Frames pro Sekunde, 6 Minuten total), Auto-Aufnahmen, Halbautomatik-Aufnahmen und manuelle Aufnahmen möglich. • Die Einstellungen von 8 Presets können einer SHOW und SCENE zugewiesen werden. Damit wird die simultane Ansteuerung von SHOW und SCENE ermöglicht. •...

  • Seite 6: Bedienelemente Und Funktionen

    4. Bedienelemente und Funktionen 1. Power Taste An-und Ausschalten des ADT-48 2. Touch-Rad Master Controller; Einstellen der Geschwindigkeit, Lautstärke, Wechsel von Kanälen,. 3. Show/Preset Taste Aktiviert und wechselt die Funktionen von CHANNEL, SHOW und PRESET 4. Button S1~S8 Wenn die Tasten weiß beleuchtet sind, stehen Sie für Szene 1-8.

  • Seite 7: Verbindungseinstellungen

    12. Button (FORWARD) Auswahl des nächsten Gerätes. 5. Verbindungseinstellungen Der ADT-48 hat eine Gruppe für den DMX-Eingang und zwei Gruppen für den DMX-Ausgang, jede mit 4-poligen Verbindern. Die Einstellungen werden wie folgt vorgenommen. • DMX IN Verbindet und empfängt externe DMX-Signale.

  • Seite 8: Bedienung

    LAN Kabel verbunden werden. 6. Bedienung 6.1. An/Aus Stellen sie sicher, dass der ADT-48 mit einem geeigneten Kabel an die Stromquelle angeschlossen ist. Die POWER Led leuchtet, während das Gerät eingeschaltet ist. Drücken sie die “Power”-Taste für 2 Sekunden, das Gerät fährt herunter und geht in den Stand-by, währenddessen wird kein Ausgangssignal ausgegeben.

  • Seite 9: Szene

    24min einzustellen. Wenn sie ein DMX-Eingangssignal haben, hängen alle DMX-Werte von dem DMX-Eingangssignal ab. Der ADT-48 kann diese nicht ändern. 6.2.3. Eine Szene speichern Wenn die aktuelle Bearbeitung der Szene abgeschlossen ist, drücken Sie eine der Tasten S1-S8 für 2 Sekunden.

  • Seite 10: Show

    6.3. SHOW Drücken sie die “Show/Preset”-Taste, die “Channel”-Tasten 1-8 leuchten blau (die Farbe die auch die “Show/Preset”-Taste hat). Dies zeigt an, dass die „Channel“-Tasten die Funktion Show 1-8 haben. 6.3.1. Eine Show abspielen Drücken Sie die “Show”-Tasten 1-8 um die entsprechende Show zu laden, die Sie dort gespeichert haben.

  • Seite 11: Eine Show Löschen

    6.3.3. Eine Show löschen Um eine unerwünschte Show zu löschen, z.B. Show 1, drücken Sie gleichzeitig die “Page”-Taste und die “S1”-Taste für 10 Sekunden. Die Show wurde gelöscht. 6.4. PRESET Drücken sie die “Show/Preset”-Taste, die “Channel”-Tasten 1-8 leuchten blau-weiß (die Farbe die auch die “Show/Preset”-Taste hat).

  • Seite 12: Vorhang Und Leinwand

    “Amp”-Taste. Die zweite Funktion der “Scene”-Tasten 1-8 ist nun aktiviert, mit diesen Tasten kann man nun den Verstärker bedienen. In diesem Modus kann der ADT-48 mit einen DA MP3-20 als Verstärker verbunden werden (für weiter Informationen lesen Sie bitte die Bedienungsanleitung des DA MP3-20).

  • Seite 13: Zeitsteuerung

    S5 wählt die Ordner Drücken sie S5 und drehen Sie an dem Touch-Rad um einen Ordner auszuwählen. Nummer 1-8 gehören zu Music1-Music8 im lokalen Speicher und Nummer 9-16 gehören zu Music1- Music8 in der SD Card. Im Modus Music1-Music7 werden alle Lieder eines Ordners wiederholt. Im Modus Music8 wird das aktuelle Lied wiederholt.

  • Seite 14: Preset Off Time

    Schritt 2: Drücken Sie die entsprechende “Preset”-Taste 1-8, z.B. Preset 1. Die Tastenbeleuchtung ist aktiviert und zeigt an das „ON Time“ für Preset 1 aktiviert wurde. Drehen Sie das Touch-Rad um die Zeit einzustellen. Wenn sie mit ihren Einstellungen zufrieden sind, halten Sie die “Preset”-Taste 1 für 2 Sekunden gedrückt, alle LED-Anzeigeleuchten blinken einmal.

  • Seite 15: Einstellungen

    einzustellen. Wenn sie mit ihren Einstellungen zufrieden sind, halten Sie die “Preset”-Taste 1 für 2 Sekunden gedrückt, alle LED-Anzeigeleuchten blinken einmal. Die Einstellung ist beendet. Schritt 3: Wiederholen sie Schritt 1 und Schritt 2 um die “OFF Time” für weitere Presets einzustellen. Aktivieren/Deaktivieren Preset OFF Time Drücken Sie in Schritt 2 von “Preset ON time”...

  • Seite 16: Bearbeitung Aktivieren

    6.8.2. Bearbeitung aktivieren Drücken Sie im “Show”-Modus die “Page”-Taste und drehen Sie währenddessen das Touch-Rad gegen den Uhrzeigersinn. Wenn keine Taste leuchtet ist die Bearbeitung entsperrt. Nun kann durch Nutzer die Preset oder Power “ON/OFF Time”, eine Szene oder Show geändert werden. 16 / 21...

  • Seite 17: Tastensperre Aktivieren/Deaktivieren

    “Show”- oder “Preset”-Taste auf einem “Online-Gerät die Tasten auch jedem anderen Gerät zugewiesen. Im “online”-Modus ist die Zeitfunktion des verbundenen ADT-48 nicht verfügbar. Die Zeitfunktion ist 5 Minuten nach Verlassen der Online-Funktion, oder nach dem Neustart des Gerätes wieder verfügbar.

  • Seite 18: Technische Daten

    7. Technische Daten Spannungsversorgung DC 12-24 (4W min.) Gehäuse Polykarbonat DMX In 4 PIN Buchse DMX Out 4 PIN Buchse (2 Stk.) Panelanschluss RJ45 Port Verstärker DA MP3-20 (Verkauf separat) Vorhang & Leinwand Treiber DR-1 (Verkauf separat) Betriebstemperatur 0°C – 40°C Lagertemperatur -20°C –...

  • Seite 19: Anhang I

    9. Anhang I Der ADT-48 wird durch DMX512 gesteuert. Table 1 beschreibt die Kanalbelegung. 19 / 21...

  • Seite 20: Anhang Ii

    Anhang II Der ADT-48 kann auch mit einer IR Fernbedienung bedient werden. NOTE: 1. Stellen Sie vor Gebrauch sicher, dass Sie Batterien eingelegt haben (3V, Cr2025). 2. Die “FREQ”-Taste und die “SCAN”-Taste haben keine Funktion. 3. Um ein Lied 01-09 in einem Order zu auszuwählen, müssen Sie erst die “SONG”-Taste drücken, dann = und dann 1-9.
  • Seite 21 Importeur: B & K Braun GmbH Industriestraße 1 D-76307 Karlsbad www.bkbraun.com info@bkbraun.com 21 / 21...
