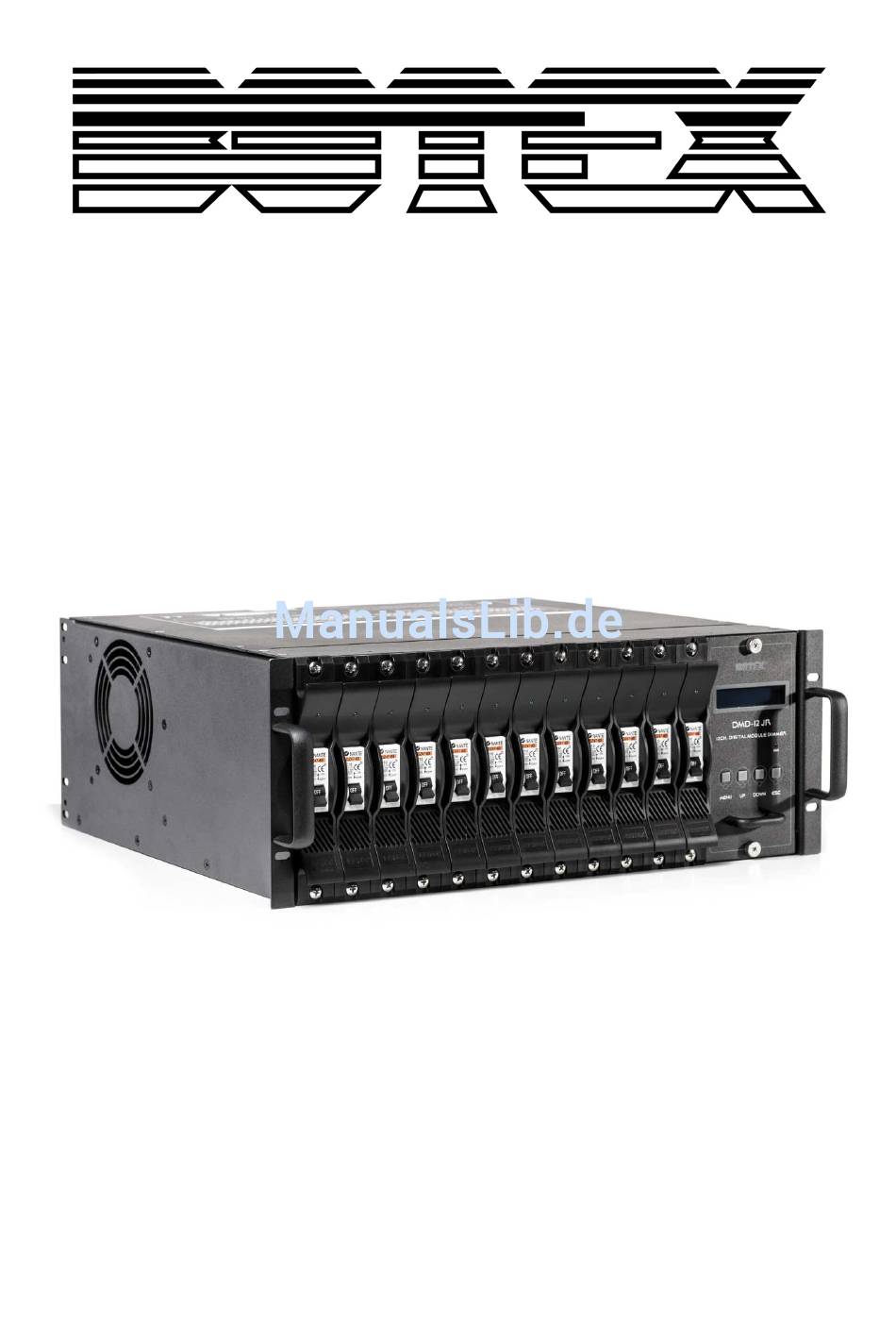

  • Seite 1 Bedienungsanleitung Dimmer DMD-12-2...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheitshinweise.......................... 3 1.1. Hinweise für den sicheren und einwandfreien Gebrauch ............3 Produktansicht ..........................5 2.1. Frontansicht ..........................5 2.2. Rückansicht ..........................6 2.3. Anschlussbelegung ......................... 6 Bedienung ............................7 3.1. Display- und Standby-Modus ....................7 3.2. Menü ............................7 3.2.1.

  • Seite 3: Sicherheitshinweise

    1. Sicherheitshinweise • Lesen Sie die Sicherheitshinweise, sowie die Bedienungsanleitung sorgfältig durch. • Bewahren Sie die Bedienungsanleitung auf. • Beachten Sie alle Warnhinweise. • Beachten Sie die Bedienungsanleitung. • Um Feuer und Stromschläge zu verhindern, schützen Sie das Gerät vor Regen und Feuchtigkeit.
  • Seite 4 Sicherheit Entfernen Sie nicht die Erdung. Diese dient zu ihrer Sicherheit. Wird die Erdung entfernt, kann es zu Stromschlägen kommen. Zubehör Benutzen Sie nur vom Hersteller vorgegebenes Zubehör. ACHTUNG! Der Garantieanspruch erlischt bei Schäden, die durch Nichtbeachtung der Anleitung verursacht werden.

  • Seite 5: Produktansicht

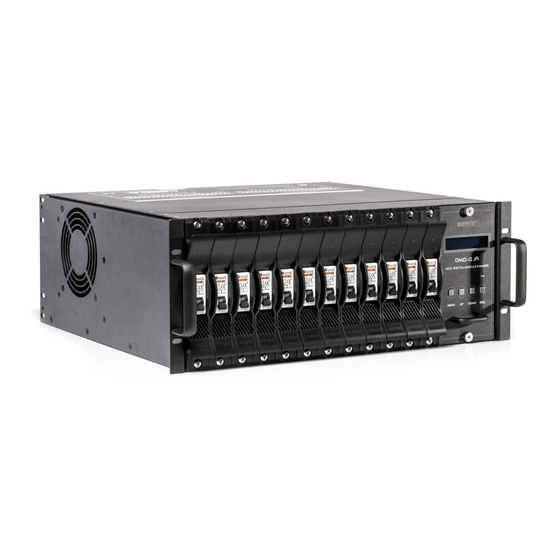

    2. Produktansicht 2.1. Frontansicht 1. Display 2. DMX LED Diese LED leuchtet, wenn ein DMX Signal anliegt. 3. MENU Mit Hilfe dieser Taste gelangen Sie in das Menü. 4. UP/DOWN Mit Hilfe dieser Tasten können Sie den gewünschten Menüpunkt erreichen oder einen Wert erhöhen/verringern.

  • Seite 6: Rückansicht

    2.2. Rückansicht 1. Analoger Eingang DC 0-10 V 2. DMX IN 3pol XLR Eingang male. 3. DMX OUT 3pol XLR Ausgang female. 2.3. Anschlussbelegung 6 / 16...

  • Seite 7: Bedienung

    3. Bedienung 3.1. Display- und Standby-Modus Direkt nach dem Einschalten des Gerätes zeigt das Display die aktuelle Softwareversion des Gerätes an, danach befindet sich das Gerät automatisch im Standby-Modus, in dem das Display das aktuelle Dimm-Level von jedem Kanal anzeigt. Der erste Balken zeigt das gesamte Dimm-Level an, die folgenden Balken stellen die einzelnen Kanäle dar (1 für Kanal1, 2 für Kanal 2,…, A, B und C für die Kanäle 10, 11 und 12).

  • Seite 8: Patching

    4. Wenn Sie Program01-12 gewählt haben, drücken Sie ESC. Nun können Sie die Geschwindigkeit einstellen. 5. Durch Drücken von UP/DOWN können Sie die Geschwindigkeit von 00,05s bis zu 30.00s einstellen. 6. Wenn Sie ihre Einstellungen beendet haben, drücken Sie ESC um das Menü...
  • Seite 9 4. Wenn Sie Start address gewählt haben können Sie mit Hilfe von UP/DOWN die Startadresse der 12 Kanäle von 001-512 wählen. 5. Wenn Sie Independent addr gewählt haben, können Sie mit Hilfe von UP/DOWN zwischen All und Single wählen. Drücken Sie erneut MENU, um in das jeweilige Untermenü zu gelangen. 6.

  • Seite 10: Minimum Level

    3.2.3. Minimum Level 1. Drücken Sie UP/DOWN um zu dem Minimum Level Menü zu gelangen. 2. Drücken Sie MENU, um in das Untermenü zu gelangen. 3. Mit Hilfe von UP/DOWN können Sie zwischen All und Single wählen. Drücken Sie MENU, um in das entsprechende Menü...

  • Seite 11: Maximum Level

    3.2.4. Maximum Level 1. Drücken Sie UP/DOWN um zu dem Maximum Level Menü zu gelangen. 2. Drücken Sie MENU, um in das Untermenü zu gelangen. 3. Mit Hilfe von UP/DOWN können Sie zwischen All und Single wählen. Drücken Sie MENU, um in das entsprechende Menü...

  • Seite 12: Preset

    3.2.5. Preset In diesem Menü können Sie die Intensität aller oder eines einzelnen Kanals für den Moment einstellen. Alle Einstellungen aus diesem Menü gehen verloren, wenn Sie das Gerät ausschalten. 1. Drücken Sie UP/DOWN um zu dem Preset Menü zu gelangen. 2.

  • Seite 13: Curve

    3.2.6. Curve 1. Drücken Sie UP/DOWN um zu dem Curve Menü zu gelangen. 2. Drücken Sie MENU, um in das Untermenü zu gelangen. 3. Mit Hilfe von UP/DOWN können Sie zwischen All und Single wählen. Drücken Sie MENU, um in das entsprechende Menü...

  • Seite 14: Technische Daten

    4. Technische Daten Stromversorgung Kanal Output (3 Phasen) 10 A/CH; 3x40 A Kanal Output 10 A/CH; Total: 120 A Spannung 32 A. 400 V AC Anschlüsse Strom in Klemmleiste Strom out Klemmleiste XLR in/out 3pol XLR Steuerung Dimmerkurve Linear, S-Curve Switch Switch/Square Automatik...
  • Seite 15 15 / 16...
  • Seite 16 Importeur: B & K Braun GmbH Industriestraße 2 D-76307 Karlsbad info@bkbraun.com 16 / 16...
