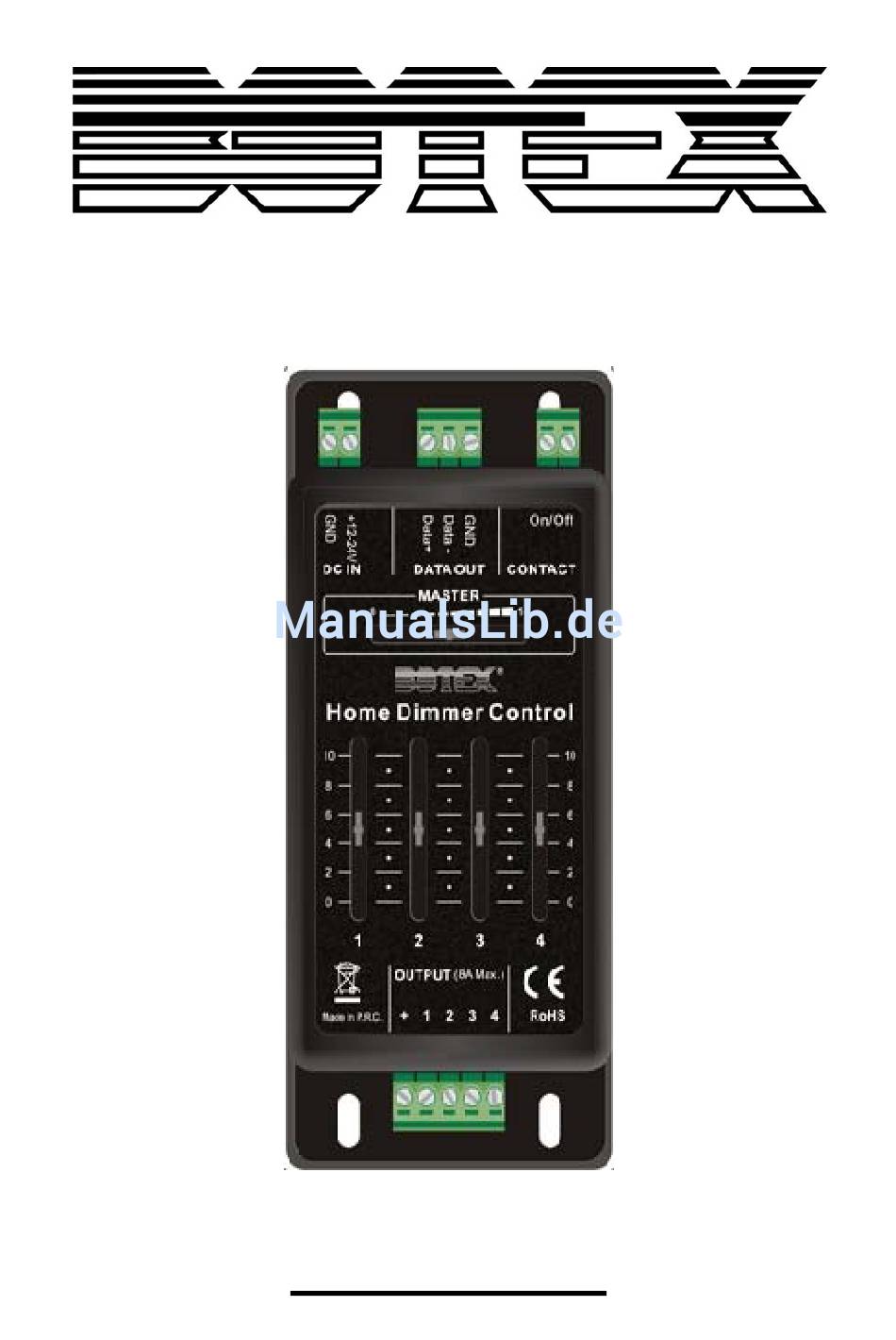

- Seite 1 Bedienungsanleitung Home Dimmer...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise ......................... 3 1.1. Hinweise für den sicheren und einwandfreien Gebrauch ............3 Einführung ............................4 Anschluss ............................4 3.1. Schaltnetzteil ........................... 4 3.1.1. LED anschließen und Bedienen ..................5 ... -
Seite 3: Sicherheitshinweise
1. Sicherheitshinweise • Dieses Gerät ist nur für die Verwendung in geschlossenen Räumen (nicht im Freien) erlaubt. • Es erlischt der Garantieanspruch, bei manuellen Veränderungen des Gerätes. • Nur von ausgebildeten Fachkräften reparieren lassen. • Benutzen Sie nur Sicherungen desselben Typs und nur Originalteile als Ersatzteile. -
Seite 4: Einführung

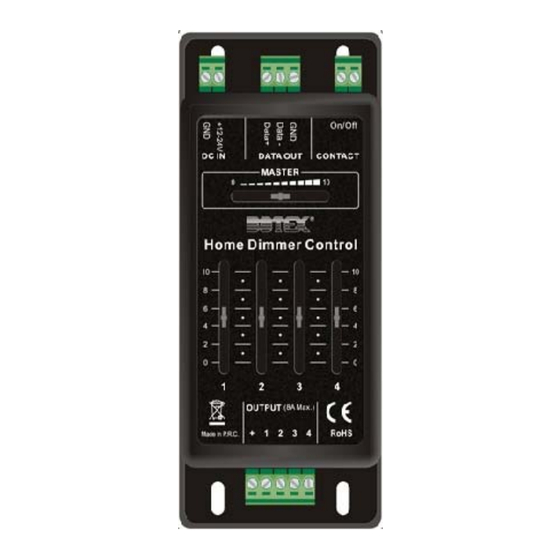

Sicherheitsnormen montiert sein. 2. Einführung Der Home Dimmer ist ein einfacher Dimmer, der bis zu 4 verschiedene Kanäle mit seinen Fadern steuern kann. Zusätzlich befindet sich ein Master Fader auf dem Dimmer mit dem die gesamte Helligkeit in Abhängigkeit der unteren 4 Fader eingestellt werden kann. Mit seinem mitgelieferten Hutschienenclip kann er mühelos verbaut werden. -
Seite 5: Led Anschließen Und Bedienen
3.1.1. LED anschließen und Bedienen Achtung!! Es können nur LED Stripes oder Komponenten angeschlossen werden, die mit einem gemeinsamen V+ ausgestattet sind! 1. Verbinden sie das gemeinsame V+ mit dem entsprechend beschrifteten Ausgang des Home Dimmers 2. Verfahren sie mit Rot Grün und Blau,wie mit dem V+ Kabel und schließen sie die Kabel an die entsprechenden Kontakte Ch1 Ch2 Ch3 oder Ch4 an. -
Seite 6: Wohnraumschalter
3.2. Wohnraumschalter Sie können an den Home Dimmer einen Wohnraumschalter anschließen, der die Hauptspannungsversorgungunterbrechen kann. Schließen sie hierzu den Schalter zwischen die beiden + und – des folgenden Anschlusses: 4. Technische Daten des Home Dimmers: Voltage 12V / 24V Anschlusswert... - Seite 7 Importeur: B & K Braun GmbH Industriestraße 1 D-76307 Karlsbad www.bkbraun.com info@bkbraun.com 7 / 7...
