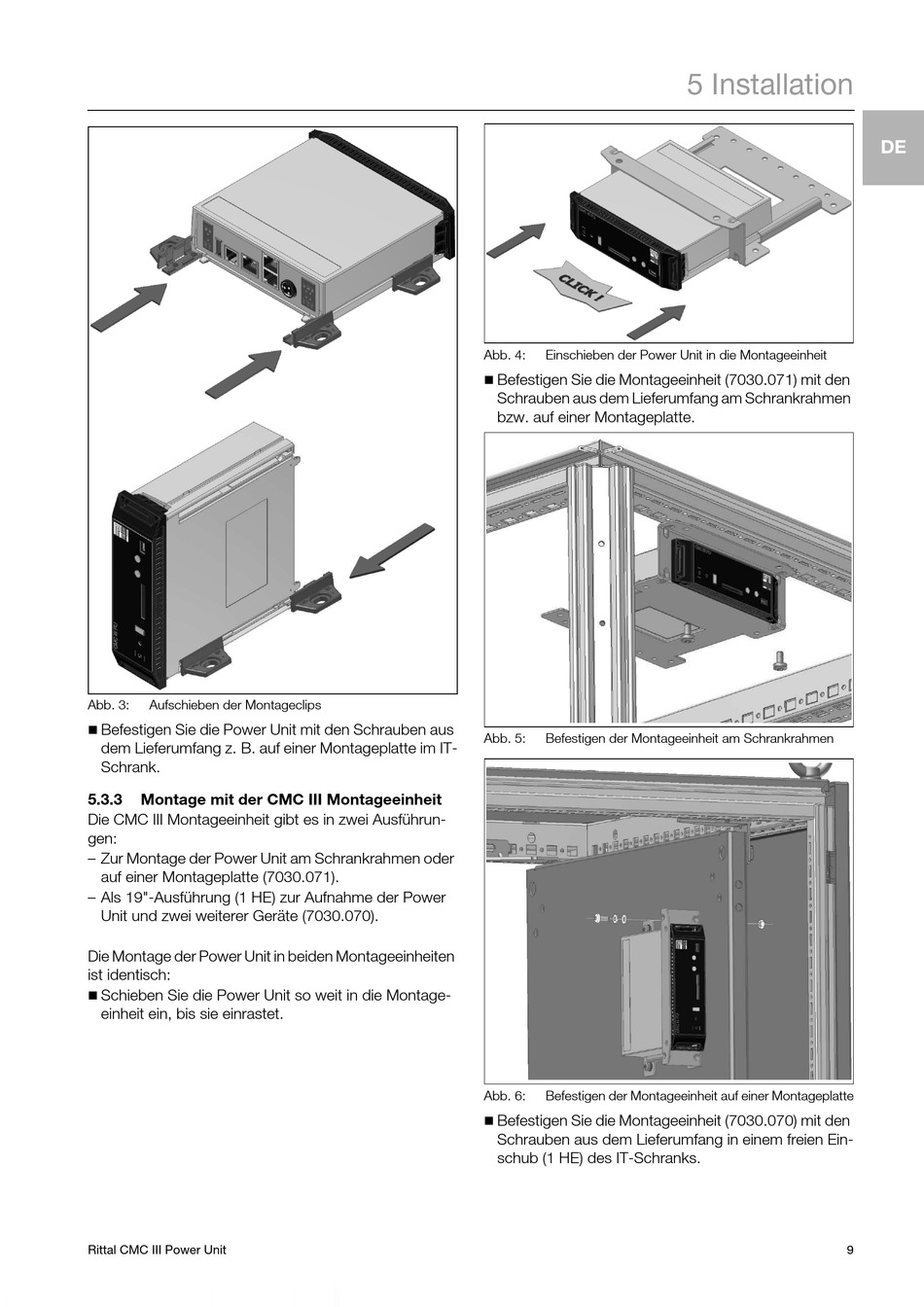

Abb. 3: Aufschieben der Montageclips

Befestigen Sie die Power Unit mit den Schrauben aus
dem Lieferumfang z. B. auf einer Montageplatte im IT-
Schrank.
5.3.3

Montage mit der CMC III Montageeinheit

Die CMC III Montageeinheit gibt es in zwei Ausführun-
gen:
– Zur Montage der Power Unit am Schrankrahmen oder
auf einer Montageplatte (7030.071).
– Als 19"-Ausführung (1 HE) zur Aufnahme der Power
Unit und zwei weiterer Geräte (7030.070).
Die Montage der Power Unit in beiden Montageeinheiten
ist identisch:

Schieben Sie die Power Unit so weit in die Montage-
einheit ein, bis sie einrastet.
Rittal CMC III Power Unit
Abb. 4: Einschieben der Power Unit in die Montageeinheit

Befestigen Sie die Montageeinheit (7030.071) mit den
Schrauben aus dem Lieferumfang am Schrankrahmen
bzw. auf einer Montageplatte.
Abb. 5: Befestigen der Montageeinheit am Schrankrahmen
Abb. 6: Befestigen der Montageeinheit auf einer Montageplatte

Befestigen Sie die Montageeinheit (7030.070) mit den
Schrauben aus dem Lieferumfang in einem freien Ein-
schub (1 HE) des IT-Schranks.
