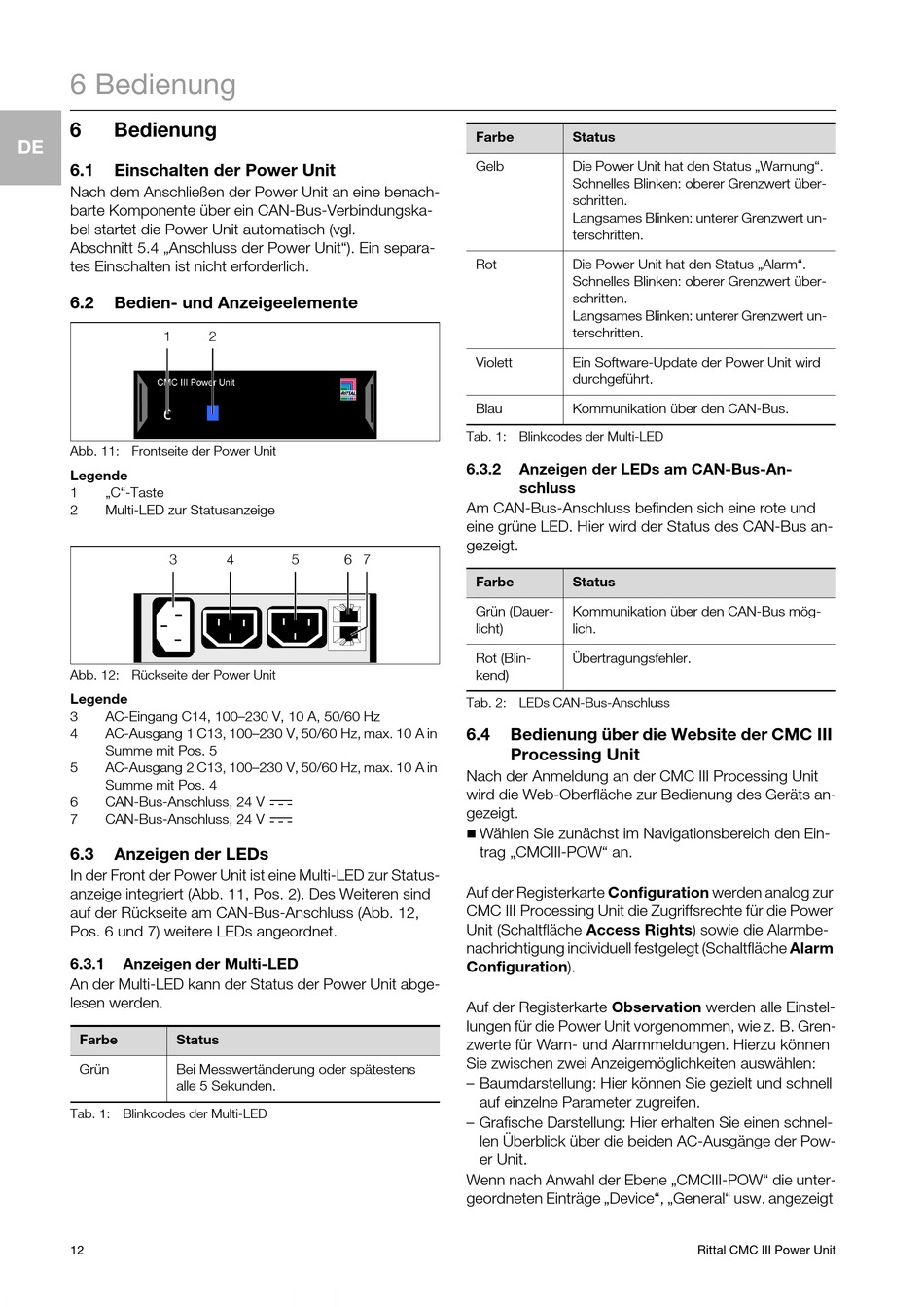

6 Bedienung

6 Bedienung
DE
6.1

Einschalten der Power Unit

Nach dem Anschließen der Power Unit an eine benach-
barte Komponente über ein CAN-Bus-Verbindungska-
bel startet die Power Unit automatisch (vgl.
Abschnitt 5.4 „Anschluss der Power Unit"). Ein separa-
tes Einschalten ist nicht erforderlich.
6.2

Bedien- und Anzeigeelemente

Abb. 11: Frontseite der Power Unit
Legende
1 „C"-Taste
2 Multi-LED zur Statusanzeige
Abb. 12: Rückseite der Power Unit
Legende
3 AC-Eingang C14, 100–230 V, 10 A, 50/60 Hz
4 AC-Ausgang 1 C13, 100–230 V, 50/60 Hz, max. 10 A in
Summe mit Pos. 5
5 AC-Ausgang 2 C13, 100–230 V, 50/60 Hz, max. 10 A in
Summe mit Pos. 4
6 CAN-Bus-Anschluss, 24 V
7 CAN-Bus-Anschluss, 24 V
6.3

Anzeigen der LEDs

In der Front der Power Unit ist eine Multi-LED zur Status-
anzeige integriert (Abb. 11, Pos. 2). Des Weiteren sind
auf der Rückseite am CAN-Bus-Anschluss (Abb. 12,
Pos. 6 und 7) weitere LEDs angeordnet.
6.3.1

Anzeigen der Multi-LED

An der Multi-LED kann der Status der Power Unit abge-
lesen werden.
Farbe Status
Grün Bei Messwertänderung oder spätestens
alle 5 Sekunden.
Tab. 1: Blinkcodes der Multi-LED
12
Farbe Status
Gelb Die Power Unit hat den Status „Warnung".
Schnelles Blinken: oberer Grenzwert über-
schritten.
Langsames Blinken: unterer Grenzwert un-
terschritten.
Rot Die Power Unit hat den Status „Alarm".
Schnelles Blinken: oberer Grenzwert über-
schritten.
Langsames Blinken: unterer Grenzwert un-
terschritten.
Violett Ein Software-Update der Power Unit wird
durchgeführt.
Blau Kommunikation über den CAN-Bus.
Tab. 1: Blinkcodes der Multi-LED
6.3.2 Anzeigen der LEDs am CAN-Bus-An-
schluss
Am CAN-Bus-Anschluss befinden sich eine rote und
eine grüne LED. Hier wird der Status des CAN-Bus an-
gezeigt.
Farbe Status
Grün (Dauer- Kommunikation über den CAN-Bus mög-
licht) lich.
Rot (Blin- Übertragungsfehler.
kend)
Tab. 2: LEDs CAN-Bus-Anschluss
6.4 Bedienung über die Website der CMC III

Processing Unit

Nach der Anmeldung an der CMC III Processing Unit
wird die Web-Oberfläche zur Bedienung des Geräts an-
gezeigt.

Wählen Sie zunächst im Navigationsbereich den Ein-
trag „CMCIII-POW" an.
Auf der Registerkarte Configuration werden analog zur
CMC III Processing Unit die Zugriffsrechte für die Power
Unit (Schaltfläche Access Rights) sowie die Alarmbe-
nachrichtigung individuell festgelegt (Schaltfläche Alarm
Configuration).
Auf der Registerkarte Observation werden alle Einstel-
lungen für die Power Unit vorgenommen, wie z. B. Gren-
zwerte für Warn- und Alarmmeldungen. Hierzu können
Sie zwischen zwei Anzeigemöglichkeiten auswählen:
– Baumdarstellung: Hier können Sie gezielt und schnell
auf einzelne Parameter zugreifen.
– Grafische Darstellung: Hier erhalten Sie einen schnel-
len Überblick über die beiden AC-Ausgänge der Pow-
er Unit.
Wenn nach Anwahl der Ebene „CMCIII-POW" die unter-
geordneten Einträge „Device", „General" usw. angezeigt
