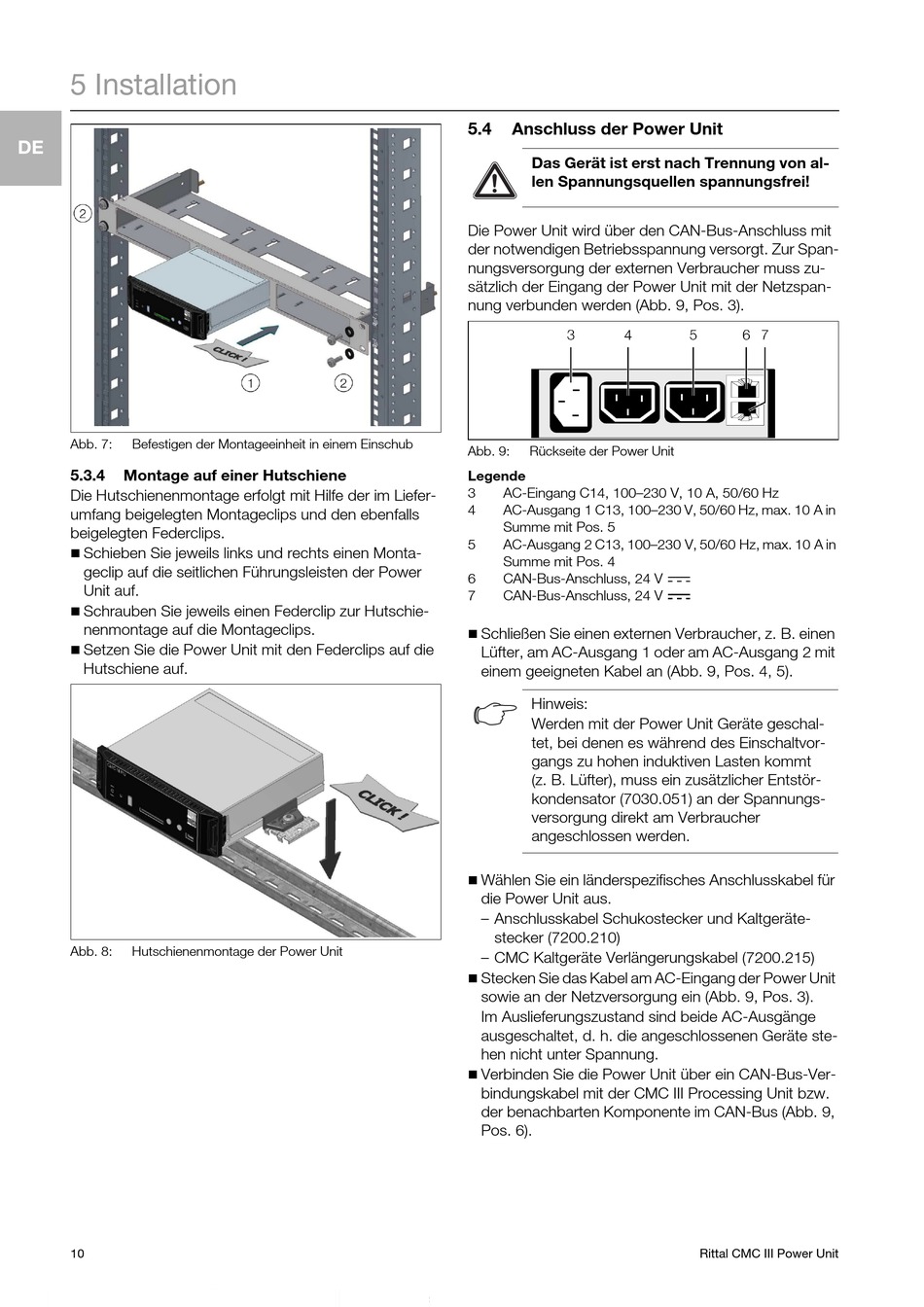

Montage Auf Einer Hutschiene; Anschluss Der Power Unit - Rittal CMC III Power Unit Montage-, Installations- Und Bedienungsanleitung

5 Installation
DE
Abb. 7: Befestigen der Montageeinheit in einem Einschub
5.3.4

Montage auf einer Hutschiene

Die Hutschienenmontage erfolgt mit Hilfe der im Liefer-
umfang beigelegten Montageclips und den ebenfalls
beigelegten Federclips.

Schieben Sie jeweils links und rechts einen Monta-
geclip auf die seitlichen Führungsleisten der Power
Unit auf.

Schrauben Sie jeweils einen Federclip zur Hutschie-
nenmontage auf die Montageclips.

Setzen Sie die Power Unit mit den Federclips auf die
Hutschiene auf.
Abb. 8: Hutschienenmontage der Power Unit
10
5.4

Anschluss der Power Unit

Das Gerät ist erst nach Trennung von al-
len Spannungsquellen spannungsfrei!
Die Power Unit wird über den CAN-Bus-Anschluss mit
der notwendigen Betriebsspannung versorgt. Zur Span-
nungsversorgung der externen Verbraucher muss zu-
sätzlich der Eingang der Power Unit mit der Netzspan-
nung verbunden werden (Abb. 9, Pos. 3).
Abb. 9: Rückseite der Power Unit
Legende
3 AC-Eingang C14, 100–230 V, 10 A, 50/60 Hz
4 AC-Ausgang 1 C13, 100–230 V, 50/60 Hz, max. 10 A in
Summe mit Pos. 5
5 AC-Ausgang 2 C13, 100–230 V, 50/60 Hz, max. 10 A in
Summe mit Pos. 4
6 CAN-Bus-Anschluss, 24 V
7 CAN-Bus-Anschluss, 24 V

Schließen Sie einen externen Verbraucher, z. B. einen
Lüfter, am AC-Ausgang 1 oder am AC-Ausgang 2 mit
einem geeigneten Kabel an (Abb. 9, Pos. 4, 5).
Hinweis:
Werden mit der Power Unit Geräte geschal-
tet, bei denen es während des Einschaltvor-
gangs zu hohen induktiven Lasten kommt
(z. B. Lüfter), muss ein zusätzlicher Entstör-
kondensator (7030.051) an der Spannungs-
versorgung direkt am Verbraucher
angeschlossen werden.

Wählen Sie ein länderspezifisches Anschlusskabel für
die Power Unit aus.
– Anschlusskabel Schukostecker und Kaltgeräte-
stecker (7200.210)
– CMC Kaltgeräte Verlängerungskabel (7200.215)

Stecken Sie das Kabel am AC-Eingang der Power Unit
sowie an der Netzversorgung ein (Abb. 9, Pos. 3).
Im Auslieferungszustand sind beide AC-Ausgänge
ausgeschaltet, d. h. die angeschlossenen Geräte ste-
hen nicht unter Spannung.

Verbinden Sie die Power Unit über ein CAN-Bus-Ver-
bindungskabel mit der CMC III Processing Unit bzw.
der benachbarten Komponente im CAN-Bus (Abb. 9,
Pos. 6).
