Pkm BIC4 GKRU-IX-2 Bedienungsanleitung Seite 15

Spannung der Heizelemente 230V.
Bei sämtlichen Anschlussarten
muss das Sicherheitskabel mit dem
PE-Anschluss verbunden
werden.

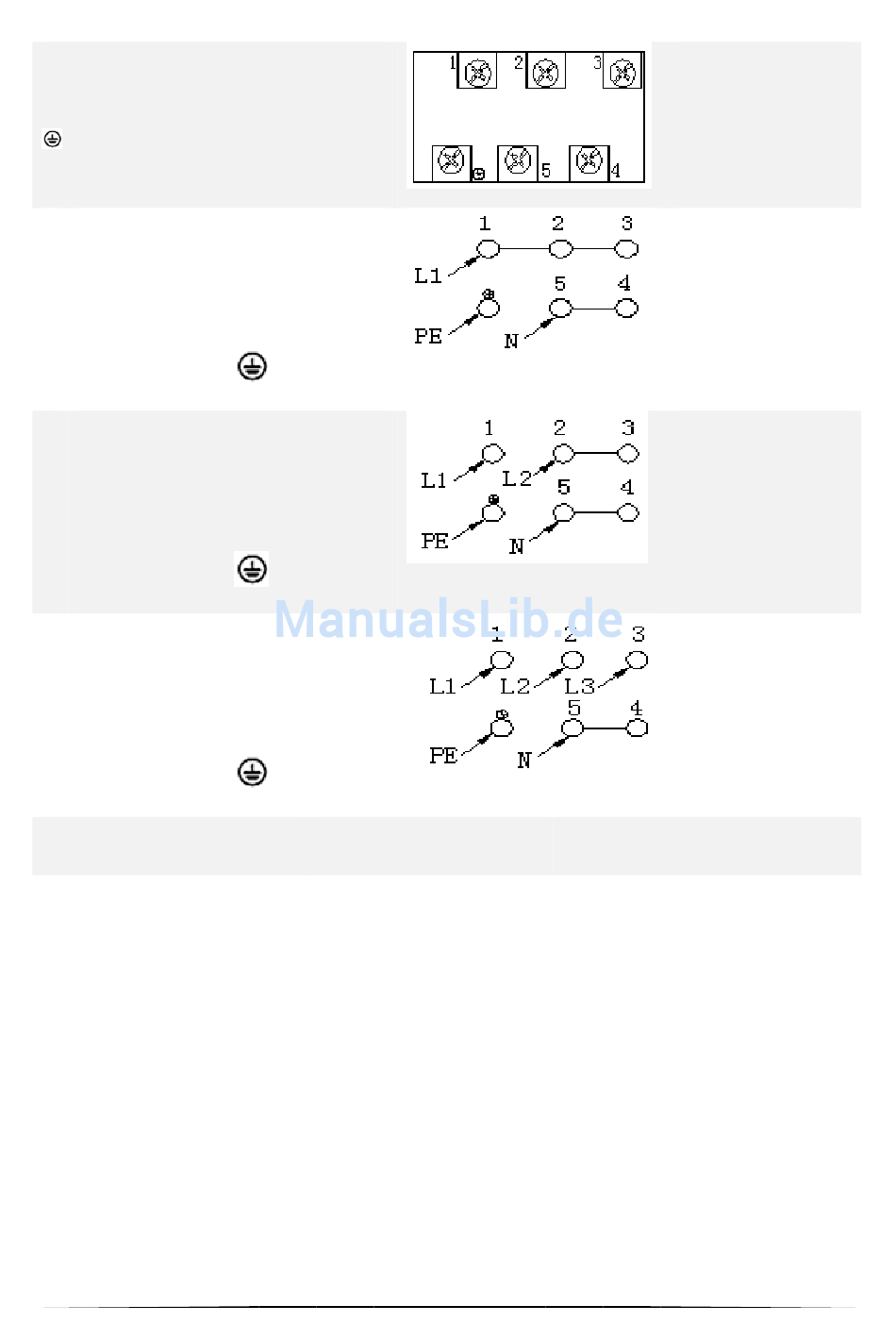

1 Bei 230V Netz geerdeten 1-
Phasen-Anschluss mit
Betriebsnull. Brücken
verbinden die Klemmen 1-2-3
sowie Klemmen 4-5
Schutzleiter auf
2 Bei 400/230V Netz
2-Phasenanschluss mit
Betriebsnull. Brücken
verbinden die Klemmen 2-3
und 4-5
Schutzleiter auf
3 Bei 400/230V Netz
3-Phasenanschluss mit
Betriebsnull. Brücke verbindet
4-5, Phasenreihenfolge nach 1,
2 und 3, Null auf 4-5
Schutzleiter auf
L1=R, L2=S ,L3=T
1. Der Hausstrom muss mit einem Sicherungsautomaten zur Notabschaltung des
Geräts ausgestattet sein.
2. Das Gerät muss geerdet werden.
3. Die technischen Daten der elektrischen Versorgung müssen den auf dem
Typenschild angegebenen Werten entsprechen.
N= Anschluss Erde
15
Empfohlene Art
der
Anschlussleitung.
H05VV-F3G4
H05VV-F4G2,5
H05VV-F5G1,5
PE= Schutzleiteranschluss
