Jalousie-, Funk-Management
Abdeckung mit Funkempfänger, Abdeckung mit Funkempfänger und
Sensoranschluss
Abdeckung mit Funkempfänger
Art.-Nr. : ..5232F..
Abdeckung mit Funkempfänger und Sensoranschluss
Art.-Nr. : ..5232FS..
Bedienungsanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen
und beachten.
Gefahr durch elektrischen Schlag. Vor Arbeiten an Gerät oder Last freischalten. Dabei
alle Leitungsschutzschalter berücksichtigen, die gefährliche Spannungen an Gerät oder
Last liefern.
Gefahr durch elektrischen Schlag. Gerät ist nicht zum Freischalten geeignet.
Die Funk-Übertragung erfolgt auf einem nicht exklusiv verfügbaren Übertragungsweg
und ist daher nicht geeignet für Anwendungen aus dem Bereich der Sicherheitstechnik,
wie z. B. Not-Aus, Notruf.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.

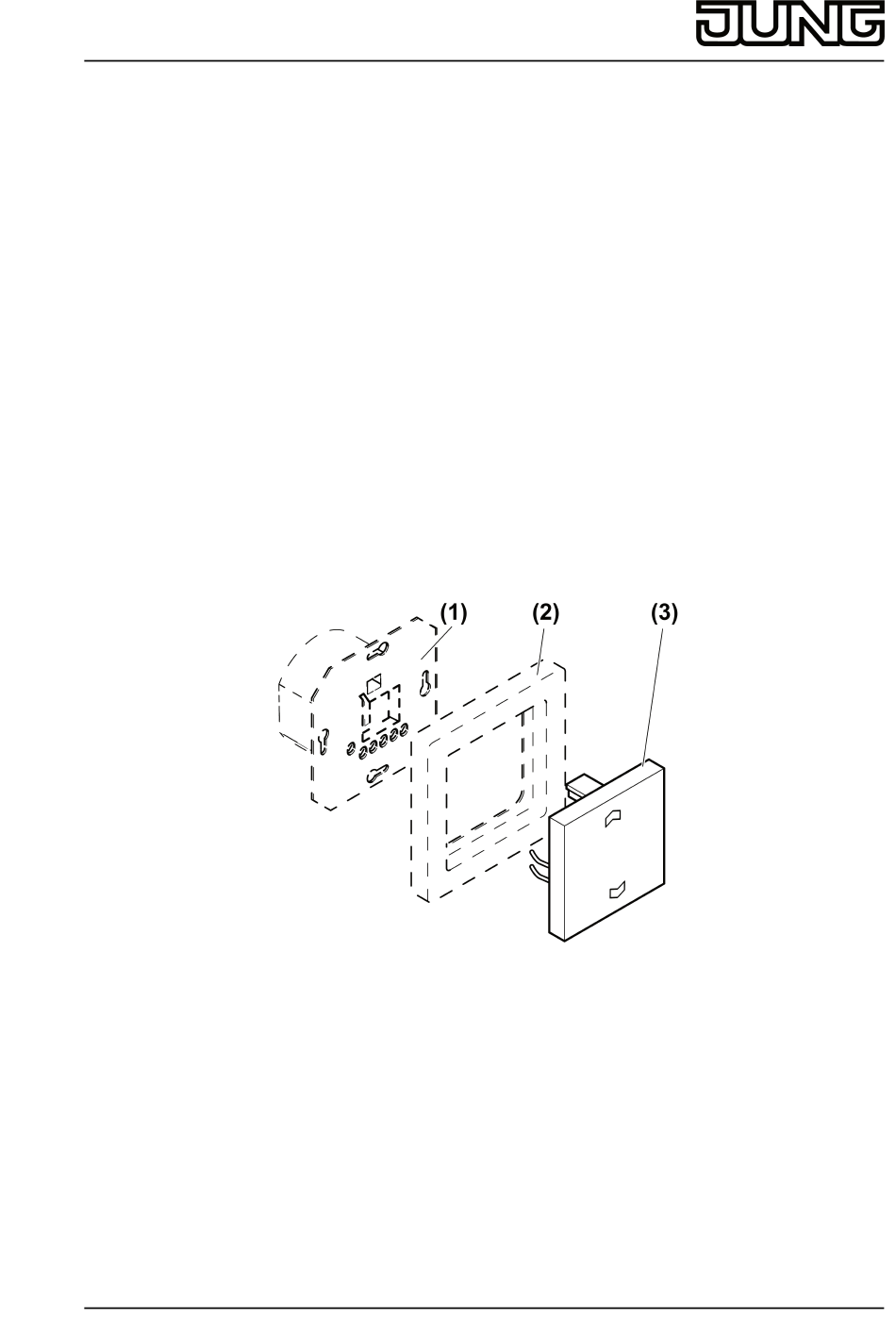

2 Geräteaufbau
(1) Jalousie-Einsatz
(2) Rahmen
(3) Funkaufsatz
3 Funktion
Systeminformation
Die Sendeleistung, die Empfangscharakteristik und die Antenne dürfen aus gesetzlichen
Gründen nicht verändert werden.
Die Reichweite eines Funksystems aus Sender und Empfänger hängt von verschiedenen
Gegebenheiten ab.
Durch die Wahl des bestmöglichen Montageortes unter Berücksichtigung der baulichen
Gegebenheiten kann die Reichweite des Systems optimiert werden.
32524333
J0082524333
Bild 1: Geräteaufbau
1/7
13.09.2016
Werbung
Verwandte Anleitungen für Jung 5232F Serie
Inhaltszusammenfassung für Jung 5232F Serie
- Seite 1 Jalousie-, Funk-Management Abdeckung mit Funkempfänger, Abdeckung mit Funkempfänger und Sensoranschluss Abdeckung mit Funkempfänger Art.-Nr. : ..5232F.. Abdeckung mit Funkempfänger und Sensoranschluss Art.-Nr. : ..5232FS.. Bedienungsanleitung 1 Sicherheitshinweise Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen. Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen und beachten.
- Seite 2 Jalousie-, Funk-Management Abdeckung mit Funkempfänger, Abdeckung mit Funkempfänger und Sensoranschluss Bild 2: Reduzierte Reichweite durch bauliche Hindernisse Beispiele für die Durchdringung von verschiedenen Materialien: Material Durchdringung Holz, Gips, Gipskartonplatte ca. 90 % Ziegelstein, Pressspanplatte ca. 70 % armierter Beton ca. 30 % Metall, Metallgitter ca.
- Seite 3 Jalousie-, Funk-Management Abdeckung mit Funkempfänger, Abdeckung mit Funkempfänger und Sensoranschluss Lamellen verstellen Aufsatz oben oder unten kürzer als eine Sekunde drücken. Die Lamellenstellung verändert sich in gewünschter Richtung für die Dauer des Tastendrucks. Bedienung mit Funksender Um die Jalousie über Funk bedienen zu können, muss ein Funksender eingelernt sein. i Anleitung des Funksenders beachten.
- Seite 4 Jalousie-, Funk-Management Abdeckung mit Funkempfänger, Abdeckung mit Funkempfänger und Sensoranschluss Sensorleitung Unterputz verlegen Bild 3: Unterputz-Verlegung der Sensorleitung i Zur Unterputz-Verlegung der Sensorleitung nur abgeschirmte Leitung verwenden. Empfehlung J-Y(ST)Y 2x2x0,6 mm. Die Leitung durch die Bohrung (4) des Einsatzes stecken und durch den Leitungskanal (5) zum Klemmenblock (6) führen (Bild 3).
- Seite 5 Jalousie-, Funk-Management Abdeckung mit Funkempfänger, Abdeckung mit Funkempfänger und Sensoranschluss Sensorik an Klemmenblock anschließen Bild 5: Anschluss an Klemmenblock Sonnensensor nach Anschlussbild (Bild 5) polrichtig anschließen. Bei der Sensorleitung ist die "Masse" gekennzeichnet und bei der Verlängerungsleitung (Zubehör) die "Sonne" i Ein Vertauschen der Anschlüsse hat Fehlfunktionen zur Folge.
- Seite 6 Jalousie-, Funk-Management Abdeckung mit Funkempfänger, Abdeckung mit Funkempfänger und Sensoranschluss Helligkeitsschwellwert einstellen Bild 6: Aufsatz-Rückseite: Einsteller für Helligkeitsschwellwert Mit dem Einsteller (9) auf der Aufsatz-Rückseite (Bild 6) lässt sich der Helligkeitsschwellwert in einem Bereich von ca. 5.000 Lux "kleine Sonne" bis ca. 80.000 Lux "große Sonne" einstellen. Werksseitig ist der Einsteller auf etwa 10.000 Lux eingestellt.
- Seite 7 Verlängerungsleitung Art.-Nr. 32K 6.4 Konformität Hiermit erklärt Albrecht Jung GmbH & Co. KG, dass der Funkanlagentyp Art.-Nr. ..5232F.. / ..5232FS.. der Richtlinie 2014/53/EU entspricht. Die vollständige Artikelnummer finden Sie auf dem Gerät. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.jung.de/ce...
