4. Messwertgeber soweit aus dem Behälter herausziehen, dass
der Schwimmer (2) wieder auf das Sondenrohr (3) aufgescho-
ben werden kann.
5. Sicherungsring (1) als Arretierung des Schwimmers (2) wieder
aufstecken (bei der Ex-Ausführung Gewindestifte über der
Nut positionieren und festziehen) .
6. Messwertgeber in seiner Höhe positionieren und durch Anzie-
hen der Überwurfmutter (5) fixieren.
7. Ggf. Sicherungsschraube (nicht dargestellt) an der Überwurf-
mutter (5) anziehen.
TORRIX
Der Schwimmer muss mit der Markierung in Richtung
Sondenkopf auf das Sondenrohr aufgeschoben werden, da-
mit eine korrekte Messung erfolgen kann.
3
1

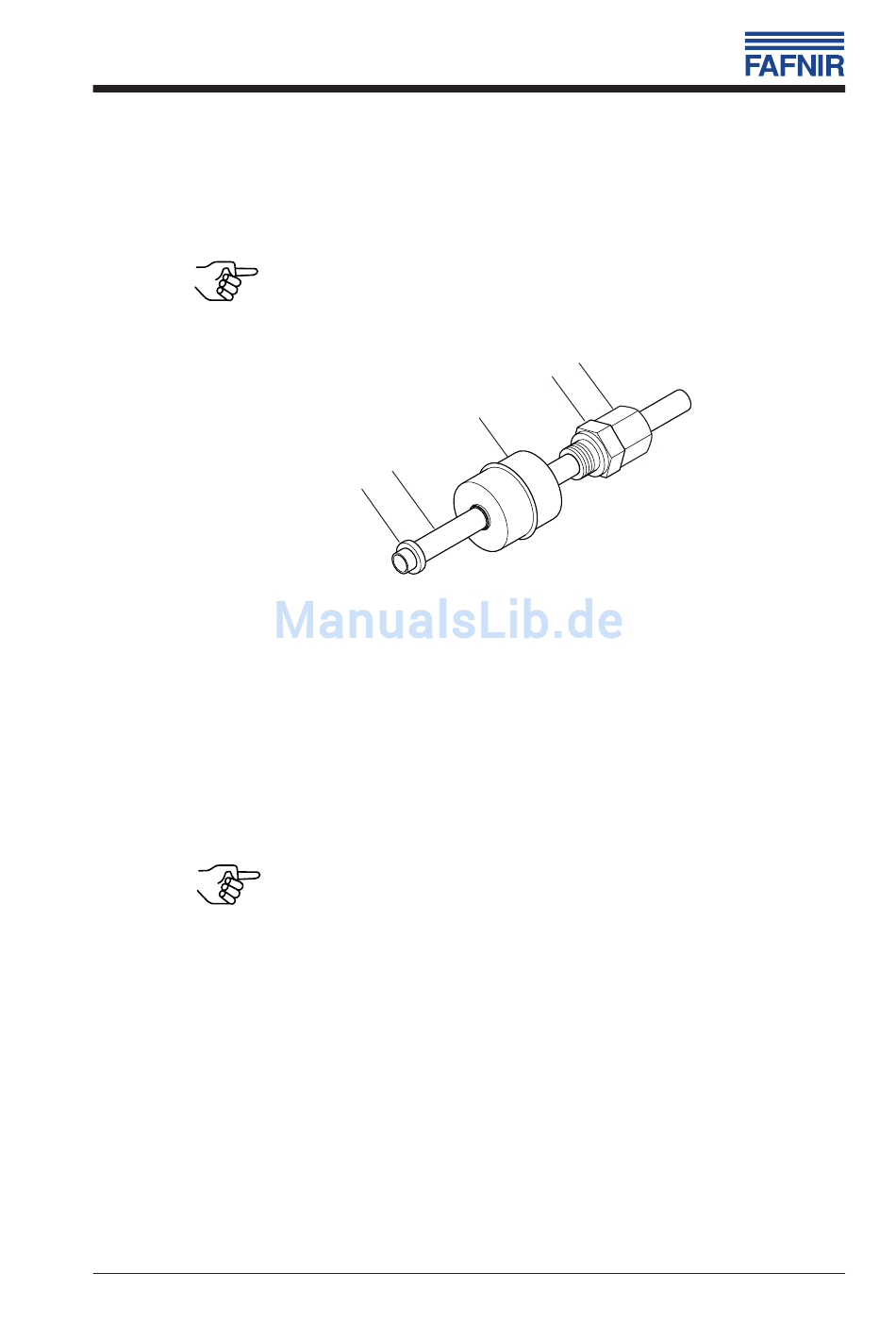

Abb. 3: Montage des Messwertgebers TORRIX
Muss die Position des Messwertgebers nach Anziehen der
Überwurfmutter noch einmal geändert werden und lässt
sich der Einschraubkörper nicht mehr vom Sondenrohr lö-
sen, muss der Messwertgeber zum werkseitigen Austau-
schen des Sondenrohrs eingeschickt werden.
5
4
2
