Zum Anschließen des Messwertgebers (siehe Abb. 4, 5a und 5b):
3
2
4
1. Sondenkopfdeckel (1) mit Hilfe eines Maulschlüssels abschrau-
ben.
2. Überwurfmutter (2) der Kabelverschraubung (3) lösen.
3. 2-adriges Kabel (4) in die Überwurfmutter einfädeln und
Überwurfmutter wieder festschrauben.
4. 2-adriges Kabel an die mit (+) und (–) gekennzeichneten
Schraubklemmen am Sondenkopf anschließen.
5. Sondenkopfdeckel (1) wieder aufschrauben.
Die Anschlüsse am Trennverstärker sind entsprechend gekenn-
zeichnet.
Über den Erdungsanschluss an der Unterseite des Sondenkopfes
kann die Erdung bzw. der Potentialausgleich vorgenommen
werden.
TORRIX
1

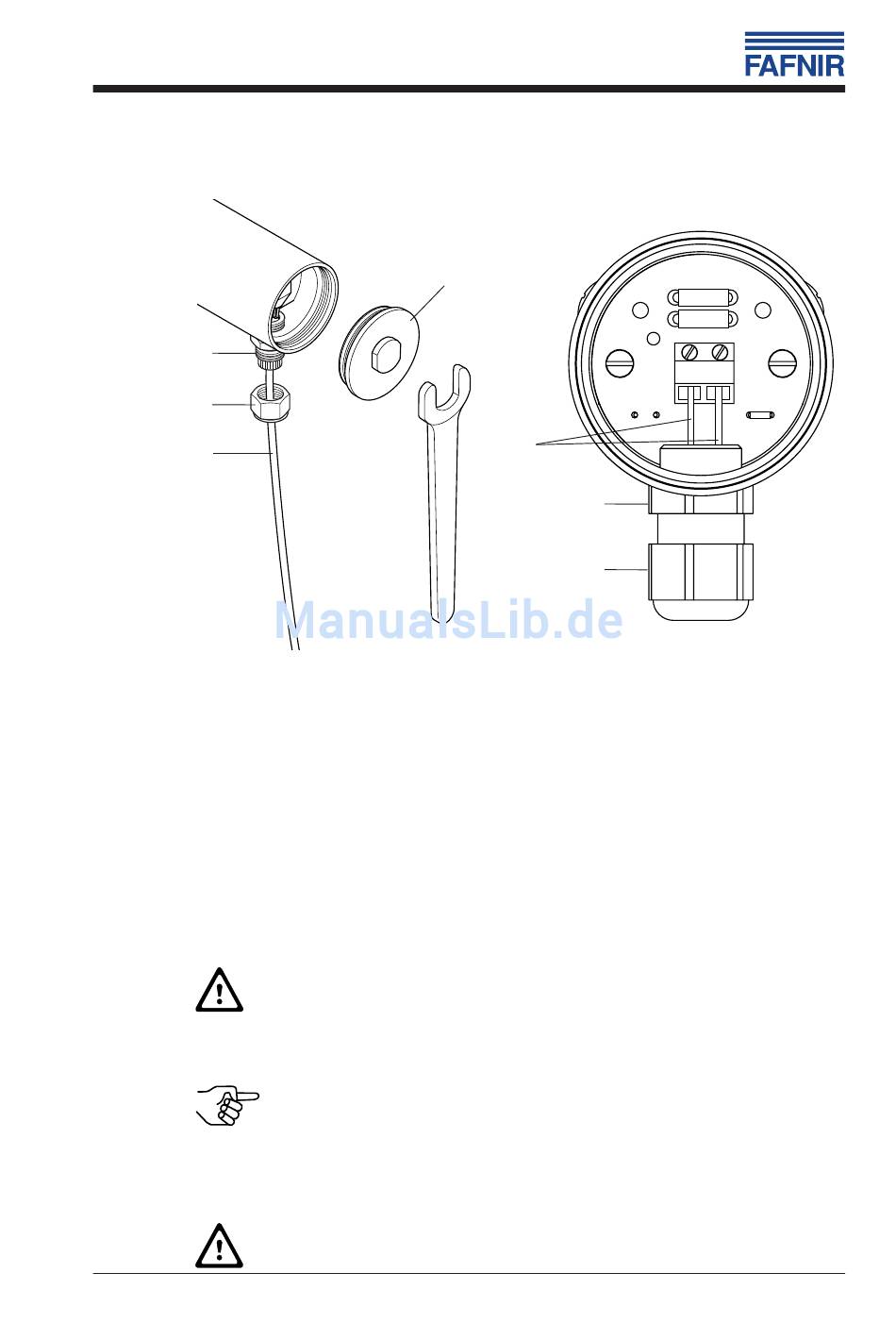

Abb. 4: Anschluss des Messwertgebers TORRIX
Beachten Sie die allgemeinen Errichtungsvorschriften!
Bei Verpolung des Anschlusses fließt kein Strom.
Beachten Sie die allgemeinen Errichtungsvorschriften!
