5

Justage

Messbereichsspanne am Messwertgeber

Zur Justage der 4 mA- und 20 mA-Punkte am Messwertgeber
TORRIX dienen zwei Tasten und eine Leuchtdiode (LED) im
Anschlussbereich des Sondenkopfes.
Werkseitig ist der Messwertgeber auf die maximale Spanne mit
4 mA am Sondenfuß und 20 mA am Sondenkopf eingestellt. Die
Messbereichsspanne kann zur Anpassung an den jeweiligen Be-
hälter individuell eingestellt werden, ein Mindestabstand von
5 mm darf jedoch nicht unterschritten werden. Wird dieser Min-
destabstand unterschritten, kehrt sich die Anzeigerichtung des
Messwertgebers automatisch um.
Zur Justage der Messbereichsspanne (siehe Abb. 6):
• Sondenkopfdeckel (1) mit Hilfe eines Maulschlüssels abschrau-
ben.
• 4 mA-Taste (2) über einen Zeitraum von mindestens 3 Sekun-
den gedrückt halten.
TORRIX
1

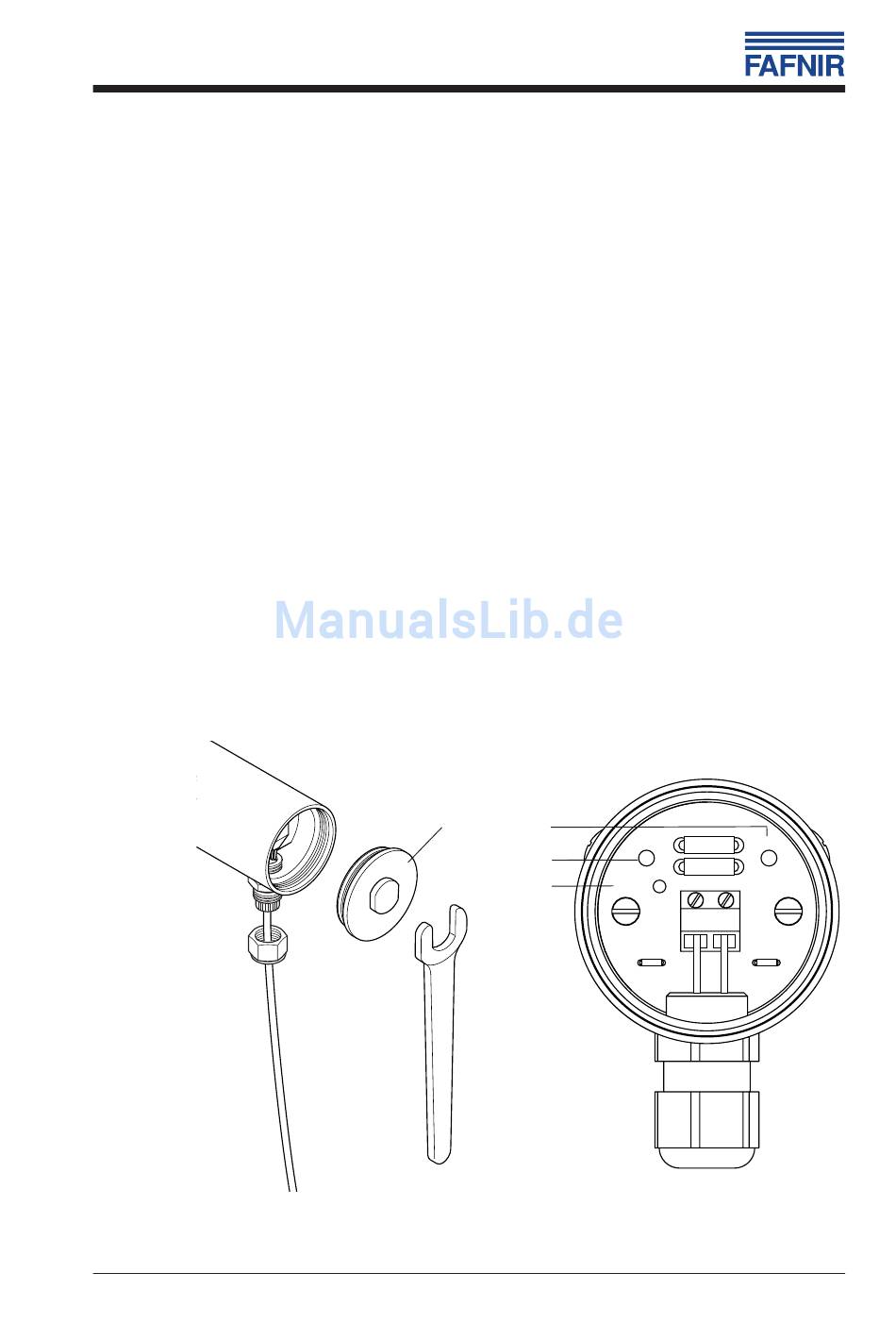

Abb. 6: Justage des Messwertgebers TORRIX
3
4 mA
2
4
Cal/Err
+
20 mA
–
13
