LECP6-TFM107DE
8 CE-Richtlinie
Die Antriebsserie LE entspricht mit ihrem Controller und der
Teaching Box der europäischen EMV-Richtlinie, sofern diese nach
den vorliegenden Anweisungen installiert werden.
Diese Komponenten sind für den Einbau in Maschinen und
Baugruppen vorgesehen, die Bestandteil eines übergeordneten
Systems sind.

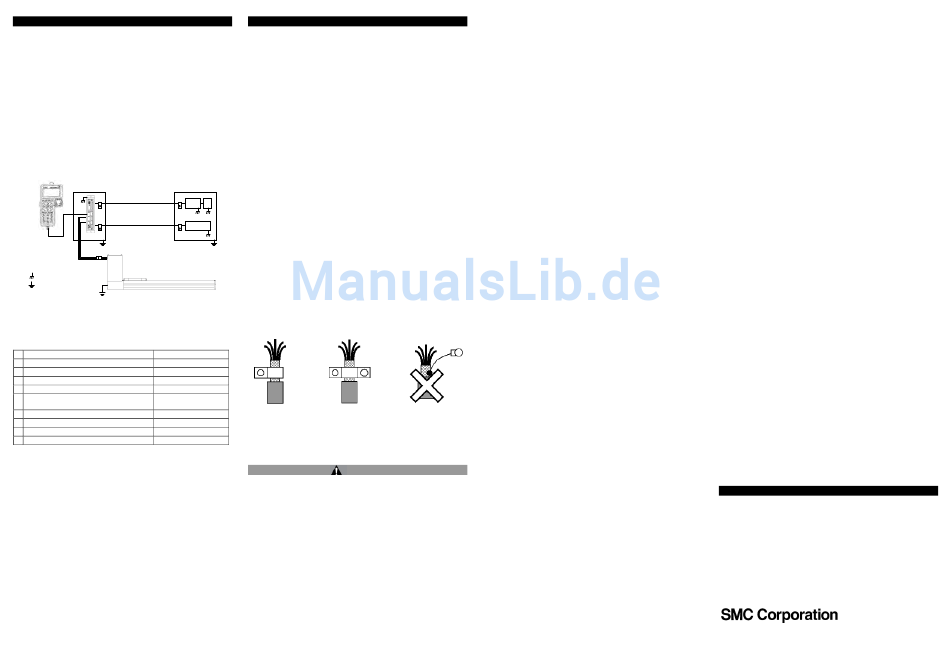

Die Erfüllung der CE-Richtlinie kann erreicht werden, wenn die drei
oben genannten Komponenten wie im folgenden Diagramm angezeigt
angeschlossen werden.
Bitte beachten Sie, dass die EMV von der Konfiguration der
Systemsteuerung des Kunden und von der Beeinflussung sonstiger
elektrischer Geräte und Verdrahtung abhängig ist. Aus diesem Grund
kann die Erfüllung der EMV-Richtlinie nicht für SMC-Bauteile
zertifiziert
werden,
die
unter
realen
Betriebsbedingungen
Kundensystemen integriert sind. Daher muss der Kunde die Erfüllung
der EMV-Richtlinie für das Gesamtsystem bestehend aus allen
Maschinen und Anlagen überprüfen.
(1)
(8)
(4)
(7)
(7)
(3)
(9)
(5)
(7)
(7)
(6)
(2)
Masseanschluss
Erdung
• Stückliste der Anlage
Nr. Bezeichnung
Bestell-Nr./Material
1 Motor-Controller
Serie LECP6
2 Antrieb
Serie LE
3 Teaching Box
Serie LEC-T1
4 E/A-Kabel (mit Abschirmung)
LEC-CN5-[]
5 Spannungsversorgungskabel
5-Draht mit Abschirmung
(mit Abschirmung)
(5 m)
6 Antriebskabel
LEC-CP-[]
7 P-Clip (zur Erdung des Abschirmungskabels)
Metall
8 Programmierbarer Controller
–
9 Schaltnetzteil
–
Der Controller der Serie LECP6** muss in einem Metallgehäuse der
Schutzklasse IP54 montiert werden, um vor statischer Elektrizität geschützt
zu sein.
Das Metallgehäuse mit einem kurzen Erdungskabel erden.
Alle abgeschirmten Kabel müssen im Inneren des Gehäuses mit einem
passenden P-Clip oder U-Clip wie angezeigt geerdet werden.
Die abgeschirmten Kabel sind folgende:
• 24 VDC-Spannungsversorgungskabel für die Spannungsversorgung
des Controllers der Serie LECP6**
• Das Eingangs-/Ausgangskabel aus dem Controller in die SPS
• Erdung des Controllers
Siehe Abschnitt "Installation".
8 CE-Richtlinie (Fortsetzung)
• P-Clip- oder U-Clip-Installation
P-Clip und U-Clip bieten einen metallischen 360-Grad-Kontakt und sind
daher die angemessene Lösung für eine korrekte HF-Erdung.
Beachten Sie bezüglich elektromagnetischer Interferenzen, dass der
DC-Anschluss
nicht
die
Anforderungen
(Hochfrequenz) erfüllt. In der Regel wird beim HF-Schweißen eine
breite, flache Verdrahtung verwendet, um eine wirksame Systemerdung
zu schaffen. Bei korrekter Anbringung stellen P-Clip und U-Clip einen
HF-Kontakt dar.
Bei Verwendung eines P-Clips oder U-Clips (siehe Abb. unten)
montieren Sie die Clips so nah wie möglich an den Kabelenden. Um
eine geeignete Fläche für den Erdungsanschluss zu schaffen, muss in
manchen Fällen der Lack von der Schalttafel oder dem Gehäuse
in
entfernt werden; ein Erdungsbolzen oder ein Sammelleiter können
ebenfalls verwendet werden.
Entfernen Sie nur die äußere Vinylschicht des abgeschirmten
geflochtenen Kabels (so kann das Kabelgeflecht an den P-Clip oder U-
Clip angeschlossen werden). Achten Sie darauf, das Kabelgeflecht nicht
zu beschädigen. Lassen Sie den P-Clip bzw. U-Clip über der
freigelegten Flechte zuschnappen und ziehen Sie ihn fest an. Sichern
(9)
Sie
den
Clip
am
entsprechenden
Masseanschluss
Maschinenschraube und einer Sicherungsscheibe. Die Verwendung von
Messing oder einer anderen leitfähigen Einlage wird empfohlen. Das
Löten einer Anschlussfaser an die Kabelabschirmung bietet keine
zuverlässige HF-Erdung.
P-Clip
U-Clip
• Erdung des Antriebs
Detaillierte Informationen zur Erdung des Antriebs finden Sie in der
Installations- und Wartungsanleitung des jeweils verwendeten Antriebs.
Achtung
Anm.: Schützen Sie den Controller der Serie LEC bei Installations-
und Wartungsarbeiten vor elektrostatischer Entladung (ESD).
eines
AC-Anschlusses
mit
einer
Löten
9 Kontakt
ÖSTERREICH
(43) 2262 62280
NIEDERLANDE
(31) 20 531 8888
BELGIEN
(32) 3 355 1464
NORWEGEN
(47) 67 12 90 20
TSCHECH. REP. (420) 541 424 611
POLEN
(48) 22 211 9600
DÄNEMARK
(45) 7025 2900
PORTUGAL
(351) 21 471 1880
FINNLAND
(358) 207 513513
SLOWAKEI
(421) 2 444 56725
FRANKREICH
(33) 1 6476 1000
SLOWENIEN
(386) 73 885 412
DEUTSCHLAND
(49) 6103 4020
SPANIEN
(34) 945 184 100
GRIECHENLAND (30) 210 271 7265
SCHWEDEN
UNGARN
(36) 23 511 390
SCHWEIZ
(41) 52 396 3131
IRLAND
GROSSBRITANNIEN
(353) 1 403 9000
(44) 1908 563888
ITALIEN
(39) 02 92711
URL:
http// www.smcworld.com (Global)
http// www.smceu.com (Europa)
Die Angaben können ohne vorherige Ankündigung vom Hersteller geändert werden.
© 2009 SMC Corporation Alle Rechte vorbehalten.
