2.3 Installation i3380

1. Anschlusssatz
Der Anschlusssatz besteht aus:
A Spiralkabel i3380 Ethernet
B Verteilerkabel Ethernet
C Netzteil*
Das Verteilerkabel hat 4 Anschlüsse:
1. Ethernet
2. i3380
3. Power (Netzteil oder USB)
4. RS232 (Kasse)
2. Schematische Darstellung
i3380
0,5 -1 m

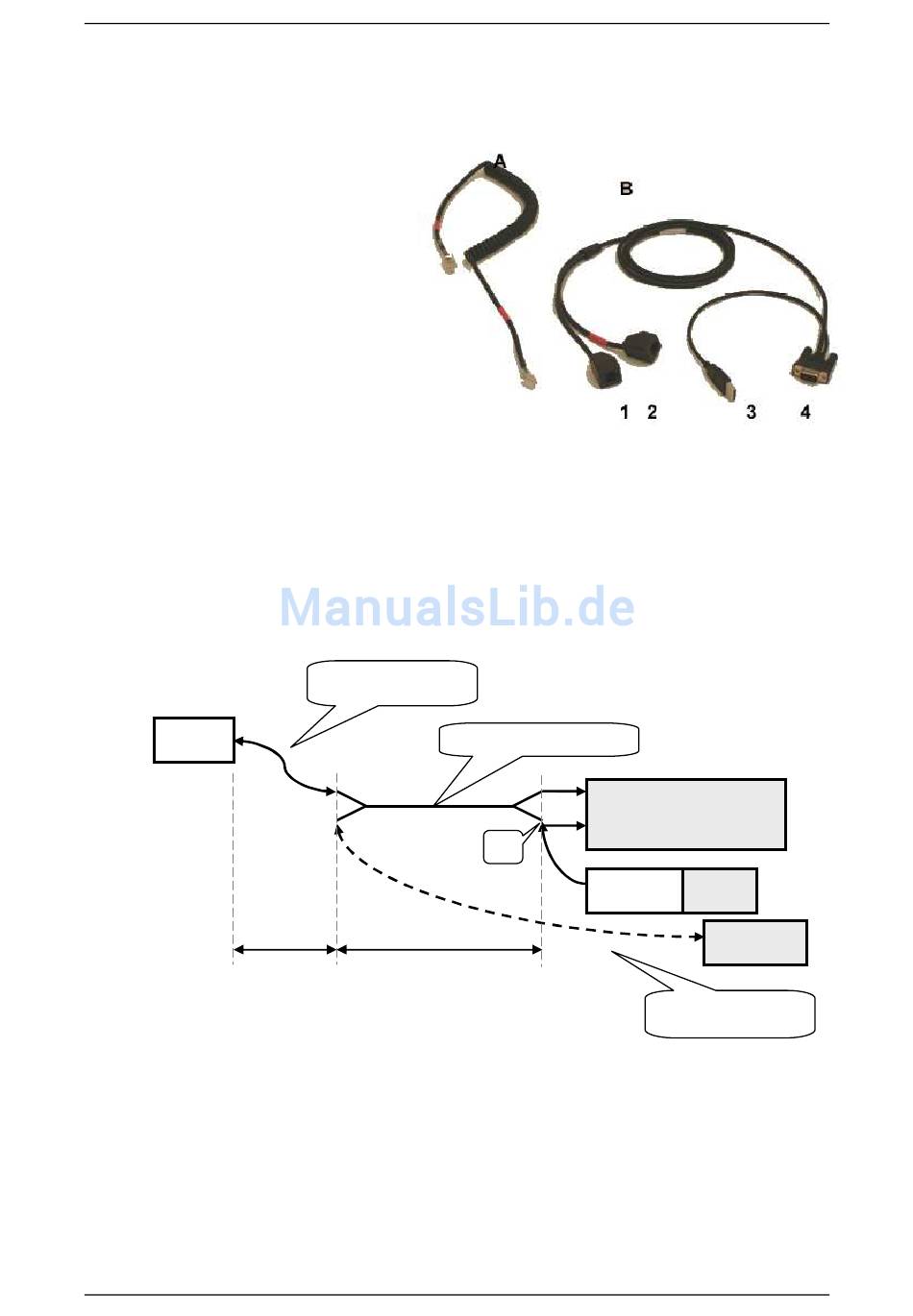

Abbildung 2: Schematische Darstellung
* Die Stromversorgung erfolgt entweder über den USB Port der Kasse oder über ein
separates Netzteil. Eine Datenübertragung über USB ist nicht vorgesehen.
© INGENICO GmbH
Abbildung 1: Kablessatz
Spiralkabel (A)
Verteilerkabel (B)
*
2 m
INSTALLATION
Kasse (RS232)
Power (von USB)
Netzteil 230V
Ethernet
Ethernetkabel
