3. Anschluss
In der Regel ist das Spiralkabel am i3380 vormontiert. Sollte das nicht der Fall sein, führen
Sie die Schritte 1 und 2 durch.
1. Entfernen Sie die Abdeckung auf der Rückseite des Ingenico 3380.

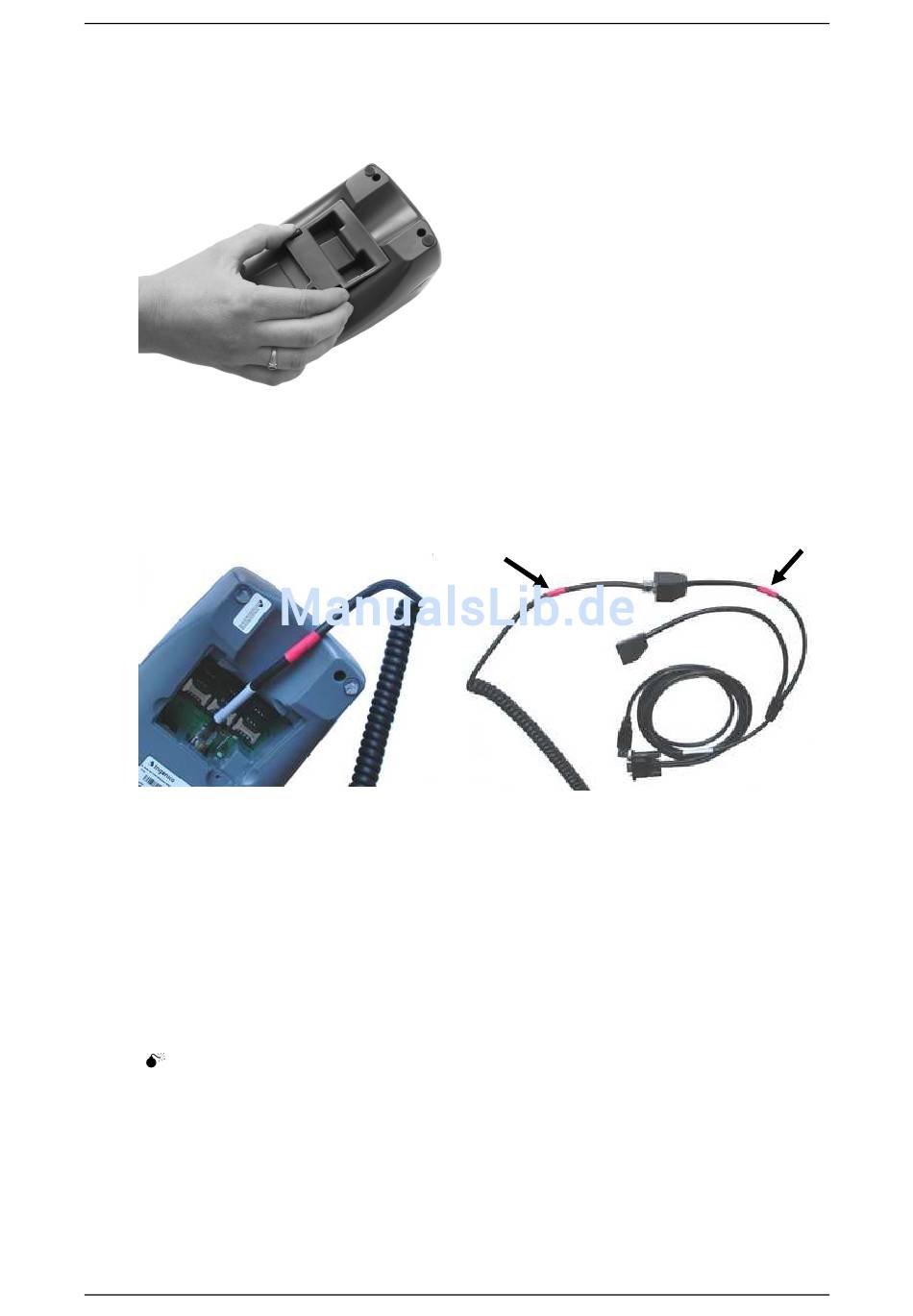

Abbildung 3: Abdeckung i3380
2. Verbinden Sie eine Seite des Spiralkabels (A) mit dem Ingenico 3380. Die andere
Seite stecken Sie in die Buchse (2) des Verteilerkabels (B)
Bringen Sie die Abdeckung wieder am Gerät an.
Abbildung 4: Anschluss
3. Anschließend verbinden Sie Stecker (4) des Verteilerkabels (B) mit dem seriellen
Port Ihrer Kasse.
4. Für die Kommunikation verbinden Sie das mitgelieferte Ethernetkabel mit der
Buchse (1) des Verteilerkabels (B). Die andere Seite des Ethernetkabels stecken Sie
in einen freien Netzwerkanschluss.
Es ist unbedingt darauf zu achten, dass alle Kabel korrekt
angeschlossen sind, um eventuelle Schäden zu vermeiden. Achten
auf die roten Markierungen.
5. Um das Ingenico 3380 mit Strom zu versorgen, verbinden Sie den USB-Stecker (3)
des Verteilerkabels (B) mit einem freien USB-Port Ihrer Kasse. Alternativ können
Sie diesen USB-Stecker auch mit dem als Zubehör erhältlichen Netzteil verbinden.
Stecken Sie das Netzteil in eine Steckdose, um das Terminal mit Strom zu
versorgen.
