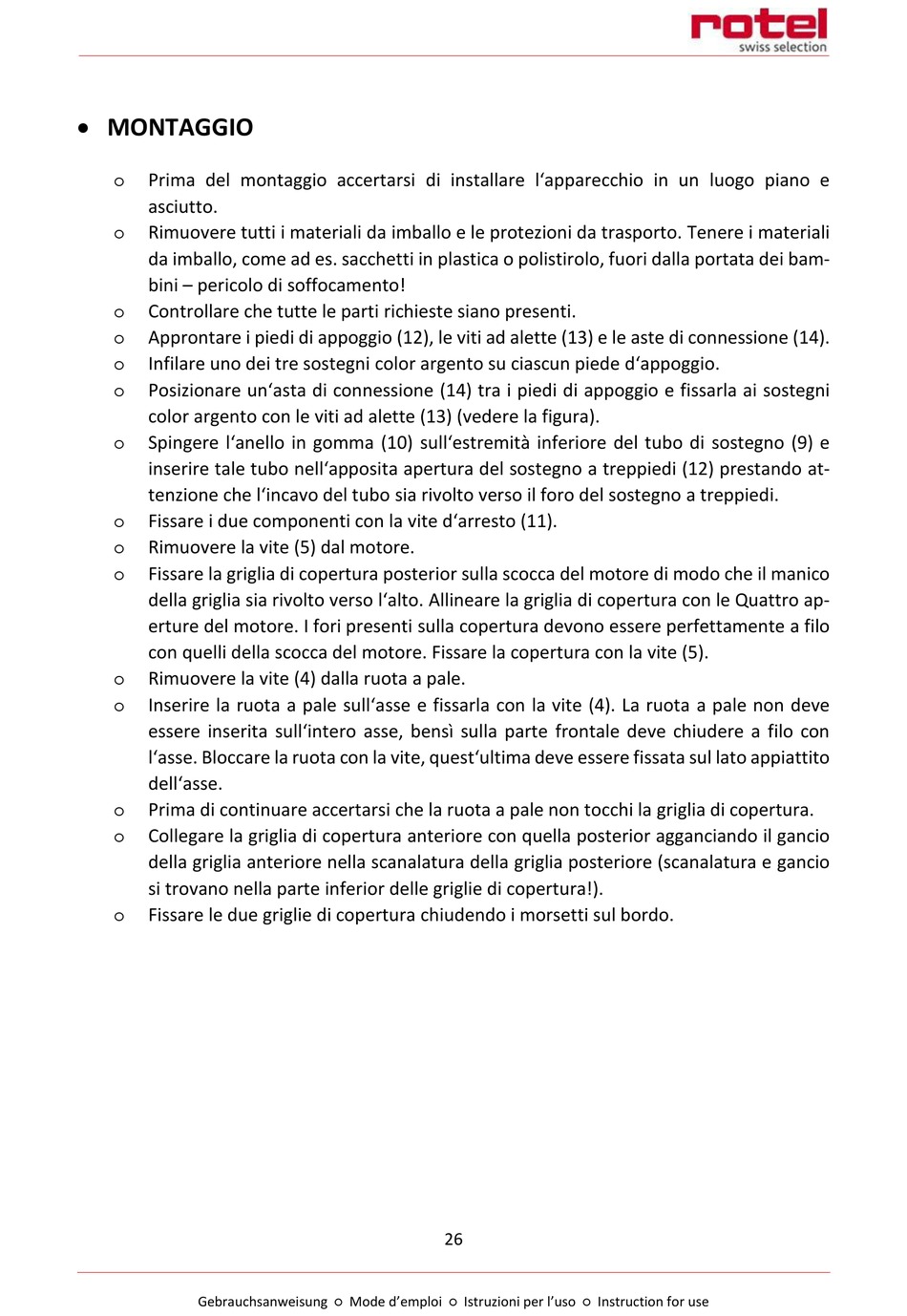

 MONTAGGIO
o
Prima del montaggio accertarsi di installare l'apparecchio in un luogo piano e
asciutto.
o
Rimuovere tutti i materiali da imballo e le protezioni da trasporto. Tenere i materiali
da imballo, come ad es. sacchetti in plastica o polistirolo, fuori dalla portata dei bam-
bini – pericolo di soffocamento!
o
Controllare che tutte le parti richieste siano presenti.
o
Approntare i piedi di appoggio (12), le viti ad alette (13) e le aste di connessione (14).
o
Infilare uno dei tre sostegni color argento su ciascun piede d'appoggio.
o
Posizionare un'asta di connessione (14) tra i piedi di appoggio e fissarla ai sostegni
color argento con le viti ad alette (13) (vedere la figura).
o
Spingere l'anello in gomma (10) sull'estremità inferiore del tubo di sostegno (9) e
inserire tale tubo nell'apposita apertura del sostegno a treppiedi (12) prestando at-
tenzione che l'incavo del tubo sia rivolto verso il foro del sostegno a treppiedi.
o
Fissare i due componenti con la vite d'arresto (11).
o
Rimuovere la vite (5) dal motore.
o
Fissare la griglia di copertura posterior sulla scocca del motore di modo che il manico
della griglia sia rivolto verso l'alto. Allineare la griglia di copertura con le Quattro ap-
erture del motore. I fori presenti sulla copertura devono essere perfettamente a filo
con quelli della scocca del motore. Fissare la copertura con la vite (5).
o
Rimuovere la vite (4) dalla ruota a pale.
o
Inserire la ruota a pale sull'asse e fissarla con la vite (4). La ruota a pale non deve
essere inserita sull'intero asse, bensì sulla parte frontale deve chiudere a filo con
l'asse. Bloccare la ruota con la vite, quest'ultima deve essere fissata sul lato appiattito
dell'asse.
o
Prima di continuare accertarsi che la ruota a pale non tocchi la griglia di copertura.
o
Collegare la griglia di copertura anteriore con quella posterior agganciando il gancio
della griglia anteriore nella scanalatura della griglia posteriore (scanalatura e gancio
si trovano nella parte inferior delle griglie di copertura!).
o
Fissare le due griglie di copertura chiudendo i morsetti sul bordo.
